미쓰비시스핀들모터수리 샤프트 회전 뻑뻑함 오염 심함 절삭유 권선 절연 불량 SJ-D7.5/150-04T-S-S036

#미쓰비시스핀들모터수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

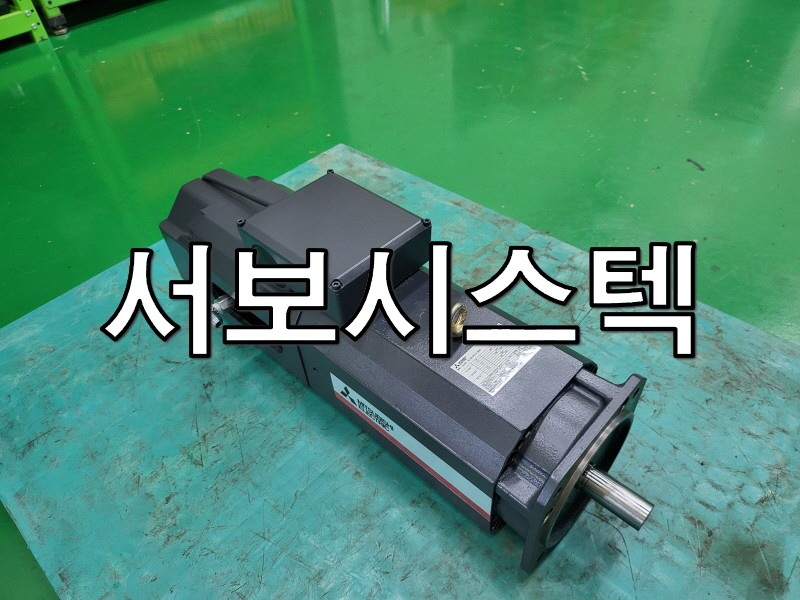

<스핀들 입고 제품>



SJ-D7.5/150-04T-S-S036는 미쓰비시 일렉트릭(Mitsubishi Electric)에서 생산하는 SJ-D 시리즈의 스핀들 모터입니다
SJ-D7.5/150-04T-S-S036 모델은 출력 7.5 kW, 최대 회전수 15,000 rpm, 최대 토크 9.5 Nm의 성능을 제공합니다.





또한, 고속 및 고정밀 회전 운동을 위해 최적화된 구조로 제작되었으며, 고급 제어 기능을 갖추고 있습니다.
이 모델의 S036은 샤프트의 길이를 나타내며, S036는 36 mm입니다.



<샤프트>



불량은 샤프트 회전 시 뻑뻑하게 돌아가며, 오염이 심합니다.
아무래도 장시간 사용과 작업 환경이 절삭유를 많이 사용하는 것 같습니다.

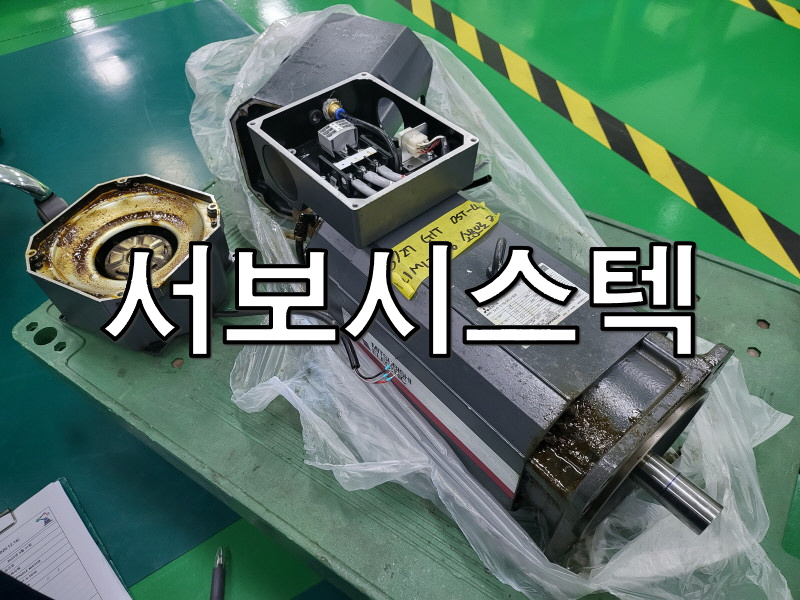

<스테이터, 권선>



분해를 해보니 절삭유가 안쪽까지 유입되었습니다.  권선과 절연은 당연히 불량입니다.



<앞 플랜지 없는 모습>



세척하는 시간이 상당히 많이 소요될 것 같습니다.
절삭유와 오일미스트 등등 혼합되어 고체가 되었습니다. 😭



<스핀들 제품 내부>



베어링도 완전히 굳어 교체가 필요해 보입니다. 전체적인 세척과 교체 작업을 진행하였습니다.



<제품 정상 구동>



테스트는 CNC 선반 기반으로 한 테스트 지그로 하여 스핀들 모터를 구동해 보니 이상이 없으며
진동과 소음 발열 체크를 해보니 이상이 없어서 수리 완료했습니다.



🤖 제품 부품 구동 테스트 영상 🤖





더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA





<임직원>

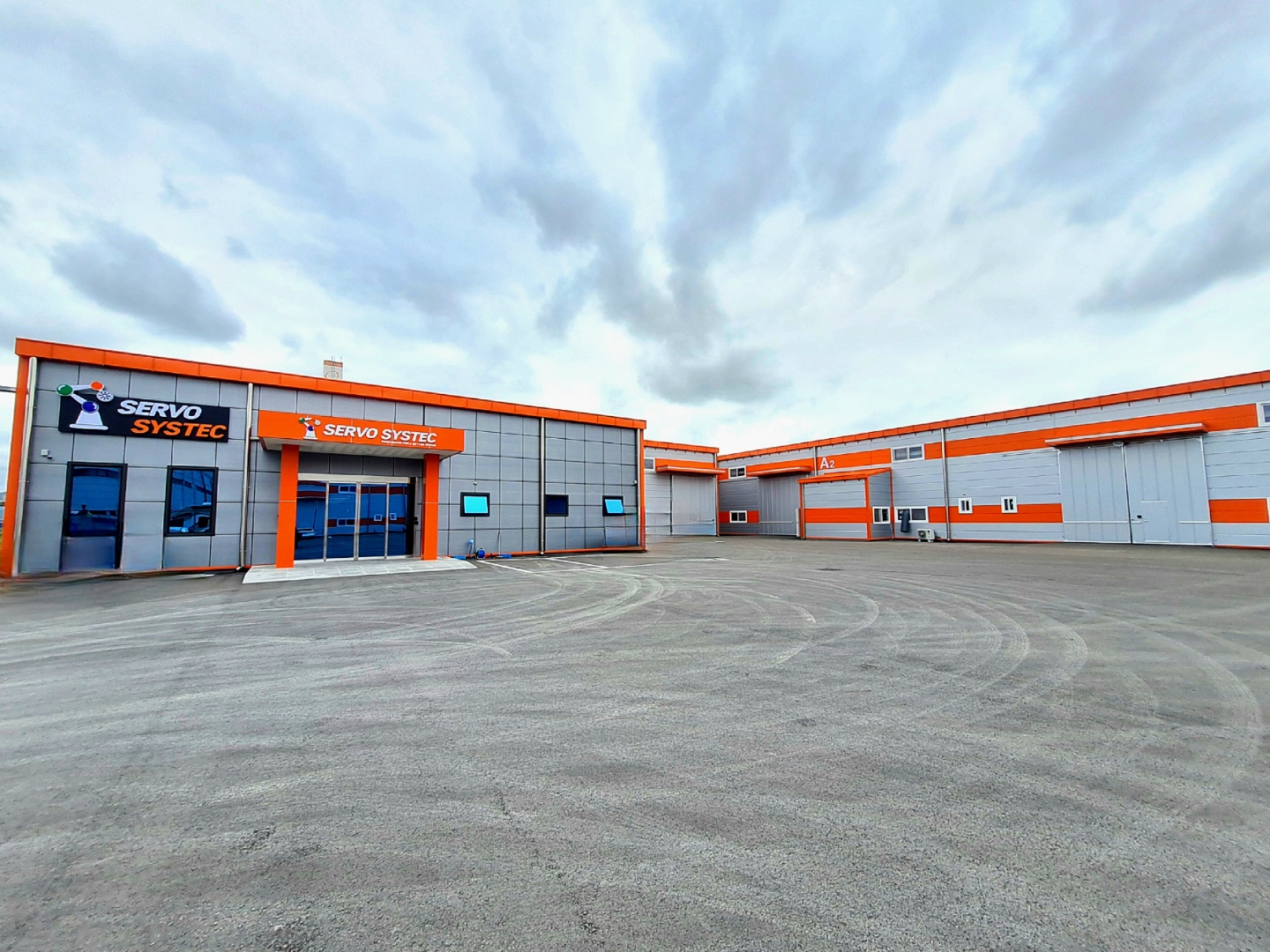

<회사 전경>
