미쯔비시서보모터접촉불량 MITSUBISHI AC SERVO MOTOR HC-SF502G1H

#미쯔비시서보모터수리 #HC-SF502G1H #서보모터수리 #모터수리 #미쯔비시수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍











모델:MITSUBISHI AC SERVO MOTOR

품번:HC-SF502G1H

해당 모터는 현장에서 모터 구동 중 갑자기 멈추거나, 정지 상태에서 위치가 흔들리는 문제로 점검 의뢰되었습니다. 특히 알 수 없는 오류 코드가 서보 드라이버에 표시되는 경우가 있었습니다.

정밀 점검 결과, 모터에 내장된 엔코더와 관련된 신호 이상이 확인되었습니다. 이는 엔코더 자체 문제, 내부 배선 손상, 또는 커넥터 접촉 불량으로 인해 발생한 것으로 파악되었습니다.







<입고사진>







정확한 위치 정보를 제어 시스템으로 전달하지 못해 구동 및 정지 상태에 문제가 발생했습니다.

수리 작업에서는 모터에서 엔코더를 분리하여 상태를 점검하고, 출력 신호의 파형을 측정했습니다.

불량으로 확인된 엔코더를 교체하거나, 손상된 내부 배선을 수리했습니다. 엔코더 커넥터와 케이블 상태를 점검하고 접촉 불량 부분을 개선했습니다. 모터 내부 클리닝 작업도 함께 진행했습니다.

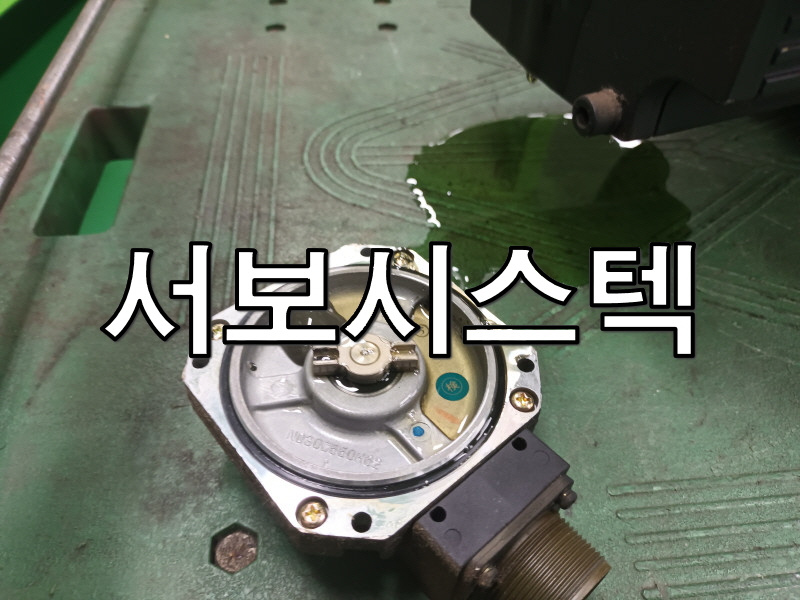

<엔코더분해사진>







수리 후 모터의 부드러운 구동 및 정지, 그리고 정확한 위치 유지를 확인하는 테스트를 완료했습니다. 서보 드라이버와의 연동 테스트를 통해 오류 없이 정상적으로 작동함을 검증했습니다.

이로써 해당 모터의 점검 및 수리를 마무리했습니다.







<출고사진>
