입고품 상황

UE3-0050K



산렉스 파워 서플라이 모듈 UE3-0050K입니다.
사용 중 퓨즈 단락 문제 후 통신 불량으로 수리를 의뢰하셨습니다.
내부를 열어 부품 양 불 판정을 진행했습니다.



입고품 분해 상황



중간 보드 하나는 타 업체에서 수리를 먼저 진행하신 것으로 보입니다👀
부품들이 다수 교체되어 있었습니다.💫





다른 보드 쪽에서 부품 대여섯 가지 불량으로 특정되었습니다.
교체해 드리는 것으로 수리를 종료했습니다.





🤖 수리 완료 영상 🤖

















🔽🔽🔽🔽🔽🔽🔽🔽🔽 🔽🔽🔽🔽🔽🔽🔽🔽🔽

💟💟💟💟💟💟💟💟💟 💟💟💟💟💟💟💟💟💟



















#YASKAWA모터수리

SGMG-04A2BCC,SGMG-08A2BCC,SGMG-10A2BCC







<입고>

SGMG-06A2BCC

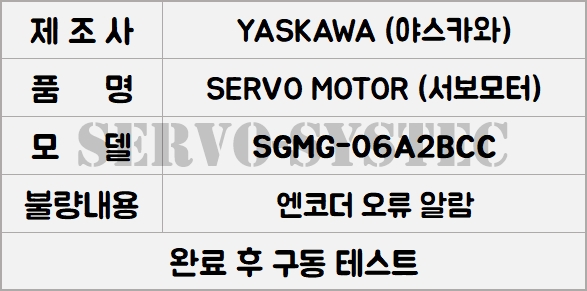

품명: YASKAWA AC SERVO MOTOR 규격: SGMG-06A2BCC

최근 모터에서 구동 시 발생하는 불규칙한 진동과 부하 조건에서 토크 저하 문제로 점검을 진행하였습니다. 시스템에서 엔코더 오류 알람이 간헐적으로 발생하며 위치 제어 불안정성도 관찰되었습니다.



<엔코더>



손상된 엔코더는 신품으로 교체해 주었습니다.
또한 엔코더 부품 전기적 또는 기계적 손상이 발견되어 정확한 위치 피드백 신호 전송을 방해하고 있었습니다.



<커넥터>



모터 내부 코어 및 권선부에도 미세한 이물질 유입으로 인한 오염이 확인되었습니다.
모터 내부 코어와 권선부를 포함한 전체 구동계를 정밀 클리닝하여 이물질을 제거하고 필요에 따라 권선 절연 보강 작업을 실시하였습니다.



<브레이크>



정밀 점검 결과 모터 내부 베어링 심한 마모가 확인되어 회전 소음과 진동 주된 원인이었습니다. 수리 작업에서는 모터를 분해하여 마모된 베어링을 고품질 신품으로 전량 교체하였습니다.
모든 부품을 재조립 후 연결부 체결 상태를 점검하여 안정적인 동작 환경을 조성하였습니다.



<수리 완료>



수리 후 무부하 및 정격 부하 환경에서 모터 회전 시 소음, 진동, 발열 상태를 정밀하게 측정하여 규격 내 안정적인 동작을 검증하였습니다. 속도 및 위치 제어 정밀도와 반복성을 확인하고, 엔코더 피드백 신호 안정성을 최종적으로 확인하여 정상 작동함을 입증하였습니다. 이로써 수리를 완료하였습니다. 감사합니다.









🔽수리작업

• 간헐적 엔코더 오류 알람➡️엔코더 신품 교체💫
• 내부 코어 권선부 미세한 이물질 유입➡️정밀 클리닝-이물질 제거 / 권선 절연 보강 작업🛠️
• 회전 소음 진동 원인(내부 베어링 심한 마모 확인✅)➡️베어링 신품 교체 💫
• 연결부 체결 상태 점검🔎
• 동작 테스트









🤖 제품 구동 테스트 영상 🤖
