<입고품 수리>

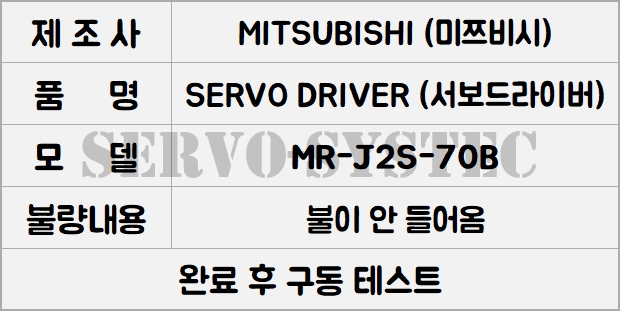

품명: MITSUBISHI AC SERVO DRIVER 모델: MR-J2S-70B
점검을 통해 드라이버 불량 원인을 파악한 결과 전원 투입 시 세그먼트 디스플레이에서 불이 들어오지 않는 문제가 있었습니다

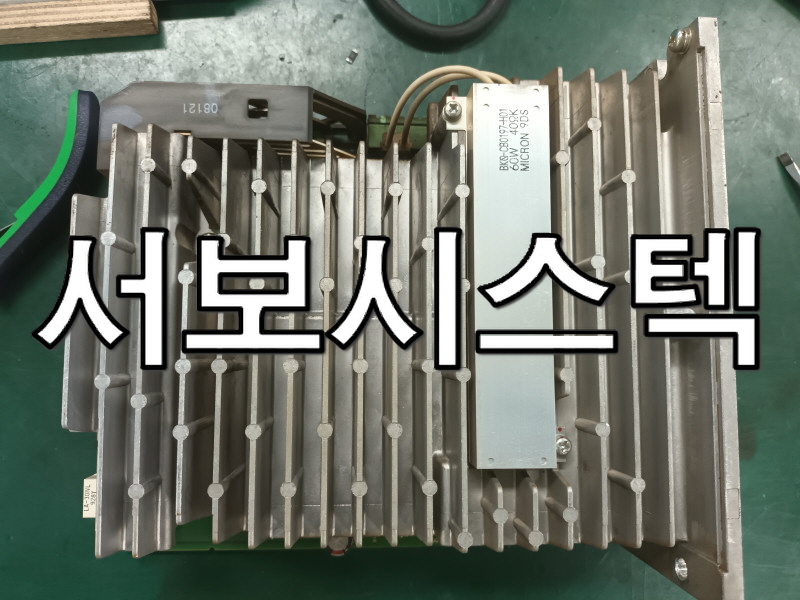

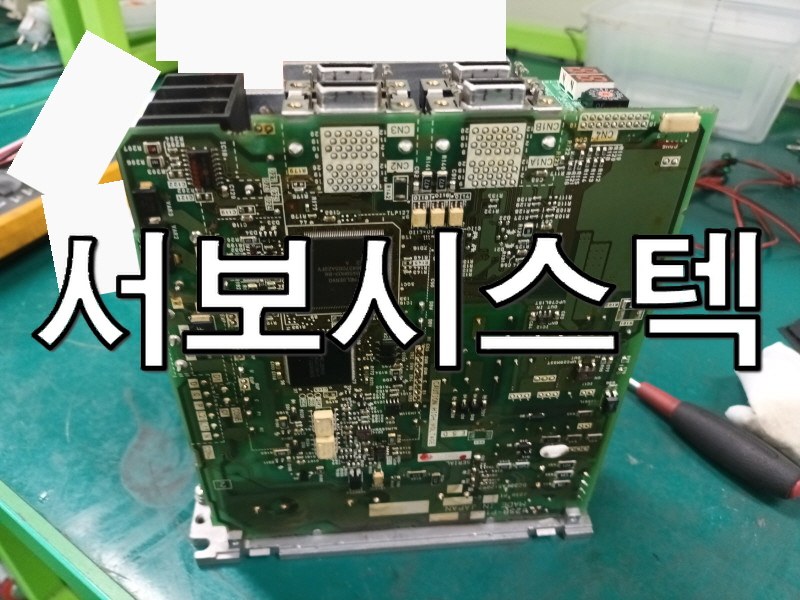

<입고품 내부 분해>

pc 통신도 되지 않아 제어 회로 쪽 보드가 불량으로 예상되어 확인한 결과 제어 보드에 다이오드와 트랜스가 불량으로 확인되었습니다

트랜스와 다이오드가 불량이면서 내부 콘덴서에 제대로 전압이 들어가지 않아 생긴 원인으로 확인하여 불량 부품들을 전부 교체 진행한 후 라인 리시버, 포토커플러, CT 센서 주기성 부품들도 전부 교체하였습니다

그 후 조립하여 확인해 보니 정상적으로 증상 클리어한 후 몇 번 구동을 통해 증상이 없는 것을 확인하고 수리를 마무리하였습니다

🤖 전원 구동 테스트 영상 🤖

서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#MITSUBISHI서보인버터수리

MR-J2S-100B,MR-J2S-200B,MR-J2S-350B

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<수리품 상태>

수리한 제품은 MITSUBISHI AC SERVO DRIVER MR-J3-70B 용량 700W입니다.
과전류 문제로 수리를 진행하게 되었습니다

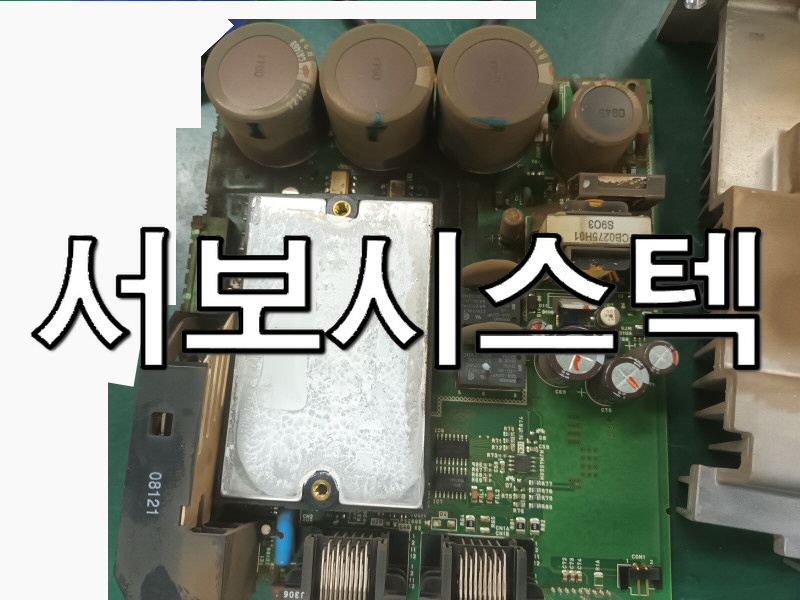

<수리품 분해 상태>

점검 시 IGBT 모듈이 내부 쇼트 상태로 불량 확인 및 파워 주변 소자들이 열화로 인해 발생한 불량 부품을 체크하였습니다✅

불량 부품 교체 작업 및 정밀 측정 장비를 이용하여 부품들 파형을 확인하며 양 불 판정을 진행하였고 저항, 라인 드라이버, CT 센서, 콘덴서, 포토커플러 같은 주기성 부품들은 오버홀 작업을 해주었습니다.

모든 수리 작업 완료 후 조립하여 테스트 진행하니 정상 동작합니다

🤖 전원 구동 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#MITSUBISHI드라이브수리

MR-J2S-10B, MR-J2S-40B, MR-J2S-60B

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<앰프 수리 입고>

안녕하세요~
이번에 수리할 제품은 MITSUBISHI AC SERVO DRIVER MR-J2S-200B입니다.

명판 사양은 다음과 같습니다.
INPUT : 10.5A, 3PH + 1PH 200~230V, 50/60Hz
OUTPUT : 170V, 0~360Hz, 11A입니다.

<앰프 수리 분해>

전원이 켜지지 않는다고 합니다.
계측 장비로 점검을 진행하였고 특이점은 보이지 않았습니다
전원 테스트를 하니 반응이 없습니다.

점검을 진행하니 파워 보드와 IGBT 모듈 불량이 확인되었습니다,
파워 보드는 수동형 소자들 열화가 진행되었고 모듈은 내부 쇼트가 확인되었습니다.✅

불량품 교체 및  콘덴서, 저항, 라인 드라이버, 코일, 다이오드 같은 주기성 부품들 오버홀하여 수리 완료하였습니다.

<앰프 수리 완료>

정상 구동되는 모습입니다.
감사합니다.

🤖 파워 구동 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#미츠비시서보인버터수리

MR-J2S-40B,MR-J2S-200B,MR-J2S-350B

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

<수리품 겉모습>

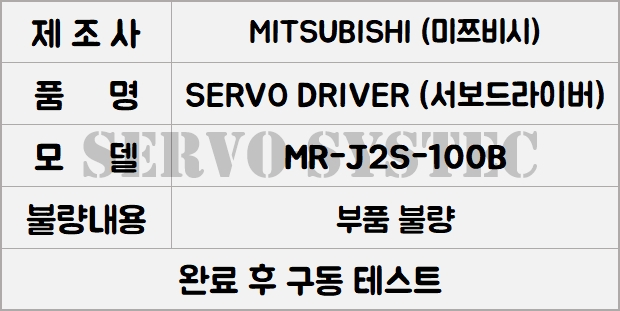

최근 MITSUBISHI AC SERVO DRIVER MR-J2S-100B에서 이상이 발생하여 점검을 실시했습니다. 확인 결과 엔코더 통신 IC와 콘덴서가 불량으로 확인되었습니다.

<수리품 내부 분해 모습>

이로 인해 드라이버 모터 제어 신호가 불안정해지고, 시스템 응답 속도가 느려졌습니다.
수리 작업은 드라이버를 분해하여 손상된 엔코더 통신 IC와 콘덴서를 교체하는 방식으로 진행했습니다.

그리고 라인 리시버, 저항, 다이오드, 코일 같은 부품들도 이상이 없는 건지 점검도 진행하였습니다 또한, 내부 회로 전반적인 상태를 점검하고, 연결 상태를 확인하여 전기적 신뢰성을 높였습니다.

<수리품 완료 모습>

수리 작업이 완료된 후, AC SERVO DRIVER를 재조립하고 모든 기능이 정상적으로 작동하는지 확인했습니다👍🏻
