#MITSUBISHI모터수리

HC-KFS23B,HC-KFS23BK,HC-KFS23BG1

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

수리품 입고 현황

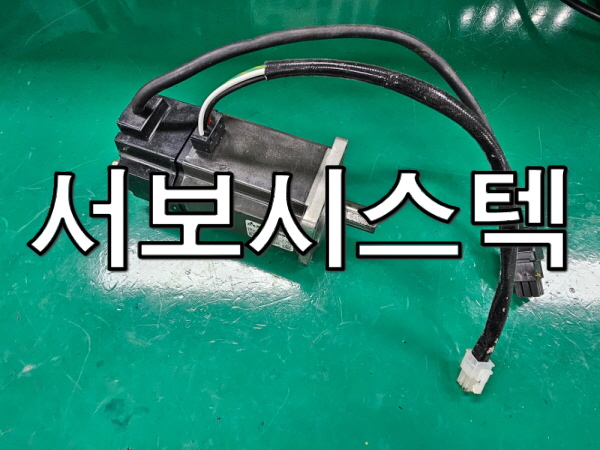

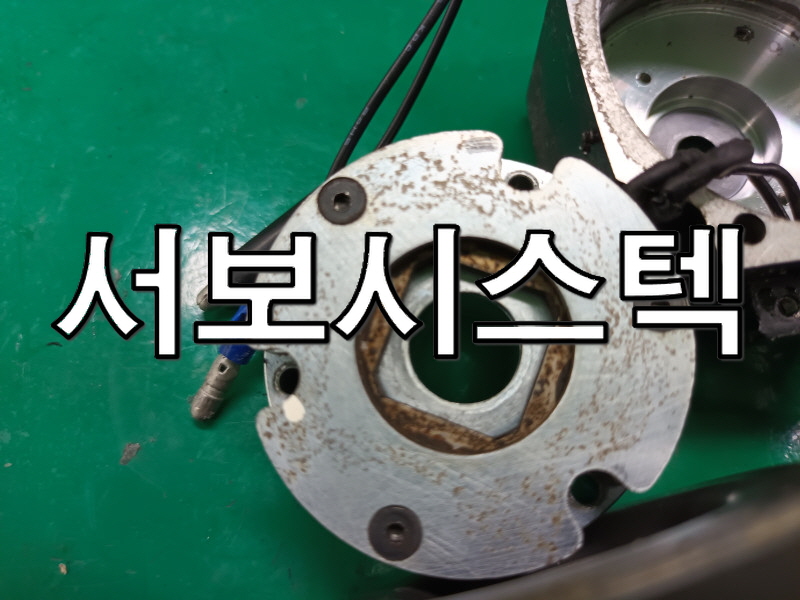

미쯔비씨 400W 용량 서보모터 HC-KFS43 브레이크가 장착되어 있고, 사양은 입력 전압 129V 2.3A이며 최대 출력은 3000RPM입니다.

엔코더

해당 모터에서 알람 20 및 엔코더 케이블 단선이 발생하여 점검을 진행하였습니다.
이에 따라 엔코더 및 엔코더 케이블 교체, 엔코더 세팅을 하였습니다.
모터 내부 세척 및 조립 점검 작업을 실시하였습니다.

플랜지

모든 부품 교체 후 조립 상태를 점검하였으며, 이상 없음을 확인하였습니다.
시운전 결과, 모터 구동 및 엔코더 신호가 정상적으로 작동함을 확인하였습니다.

🤖 제품 부품 테스트 영상 🤖

🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸

🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹

#미쓰비시서보모터수리                      #미쯔비시스핀들모터수리

🎀 입고 🎀

안녕하십니까.

이번에 당사로 입고된 장비는 MITSUBISHI AC SERVO MOTOR HC-SFS121 모델입니다.

118V, 7.1A 입력 1200W 출력, 최대 1000RPM을 자랑하는 정밀 AC 서보모터

정밀 점검 결과, 스테이터 코일 소손으로 인한 심각한 내부 오염과 더불어 전·후면 베어링 손상이 확인되었습니다.

🎀 스테이터, 권선 🎀

스테이터 코일 소손은 모터 핵심 구동부에 치명적인 손상을 주어 정상 작동을 불가능하게 만들었습니다. 저희는 모터 완전한 기능 회복을 위해 신속하고 정확한 복구 작업을 진행했습니다.
소손된 스테이터 코일은 정밀 수리 또는 교체 작업을 통해 완벽하게 복원하여 모터 전기적 성능을 되찾았습니다.👍

🎀 베어링 🎀

그리고 내부 오염 물질은 베어링 윤활 기능을 저해하고 마모를 가속화하여 모터 성능과 수명에 심각한 악영향을 미치고 있었습니다.
내부 오염 물질은 특수 세정제로 깨끗이 제거했으며, 손상된 전·후면 베어링 또한 고품질 신품으로 교체하여 회전 안정성을 최대로 확보했습니다.

🎀 분해 🎀

최종 성능 테스트 결과, 모터는 모든 구동 영역에서 오차 없는 정밀 제어와 안정적인 움직임을 완벽하게 회복했습니다. 기존 스테이터 소손 및 내부 오염으로 인한 문제는 완전히 해소되었습니다

수리 및 점검내역❓

1.  스테이터 코일 소손(모터 핵심 구동부 치명적인 손상-정상작동 불가능)➡️정밀 수리 OR 교체 작업으로 복원
2.  내부 오염 물질➡️특수 세정제로 제거🫧
3.  손상된 전 후면 베어링➡️고품질 신품으로 교체💫

🤖 구동 테스트 영상 🤖

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

➡️ 제품 수리 외관

안녕하세요.
이번 수리한 모델은 MITSUBISHI AC SPINDLE MOTOR SJ-V22-27ZT입니다.
모터 사양은 정격 전압 162V, 정격 전류 115A, 정격 용량 15kW, 회전수 12000rpm입니다.

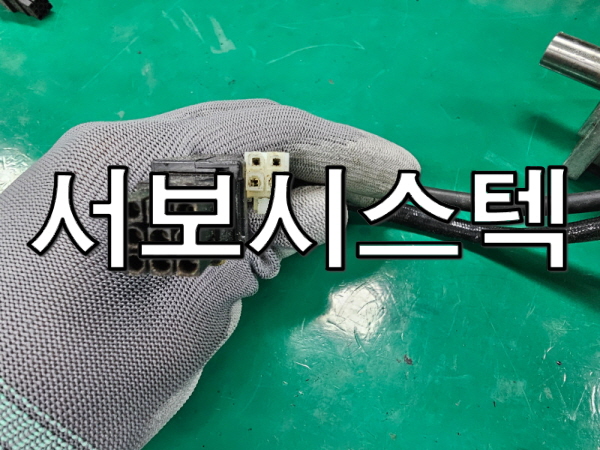

➡️ 커넥터

점검 시 로터, 냉각팬, 엔코더에 문제가 있었습니다.

로터는 회전이 안 되며, 냉각팬은 코일 불량이고, 엔코더는 반응이 없습니다.‼️

➡️ 샤프트

모터를 분해하고 내부를 확인해 보니 오일 및 슬러지가 유입된 상태입니다.

➡️ 냉각팬

전면 베어링 파손으로 인해 샤프트 접촉면이 불량 상태이며, 냉각팬/엔코더는 이물질 유입으로 인한 불량입니다.

➡️ 엔코더

모터 세척 후 교체한 부품은 엔코더, 베어링, 웨이브 링, 스냅링, 냉각팬 등이며 로터는 가공했으며 모터는 도색했습니다.

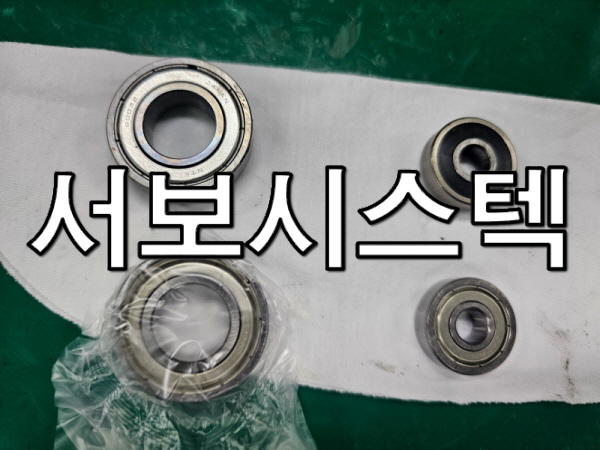

➡️ 베어링

구동 테스트를 해보니 잘 동작합니다.

문제점🔔

• 로터 회전 불가
• 냉각팬 코일 불량
• 엔코더 반응 없음
• 내부 오일 및 슬러지 유입
• 전면 베어링 파손➡️샤프트 접촉면 불량

🛠️수리진행

• 모터 세척
• 엔코더, 베어링, 웨이브 링, 스냅링, 냉각팬 등 교체💫
• 로터 가공
• 모터 도색
• 구동 테스트 진행

🤖 제품 시운전 영상 🤖

서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

제가 다양한 맛을 즐길 수 있도록 요리 아이디어를 드릴게요

특별한 디너 🍣
- 해산물 파에야
- 스테이크와 트러플 감자퓨레

MITSUBISHI AC SERVO MOTOR HC-KFS43 구매 가능하니 많은 연락바랍니다.

#서보모터수리

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

안녕하세요~~

이번에 수리하게된 모델은 MITSUBISHI AC SERVO MOTOR

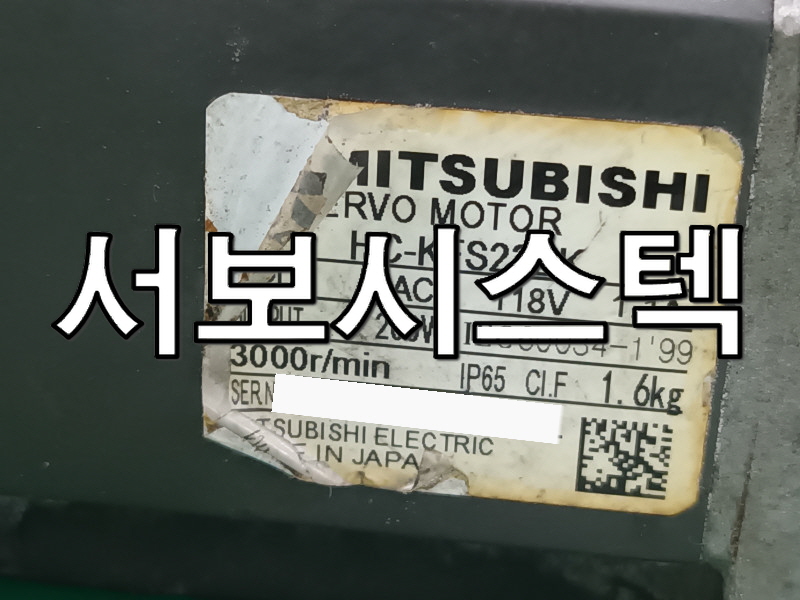

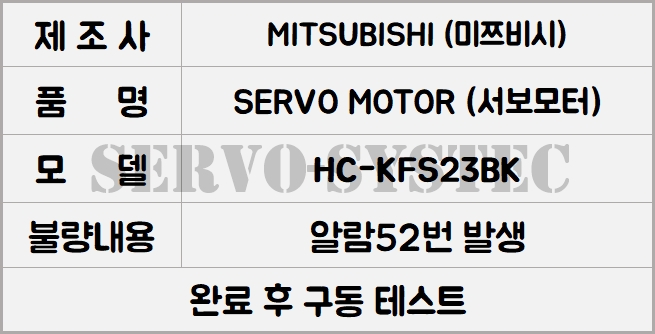

품번으로는 HC-KFS23BK입니다

사양으로는 200w 3000rpm입니다

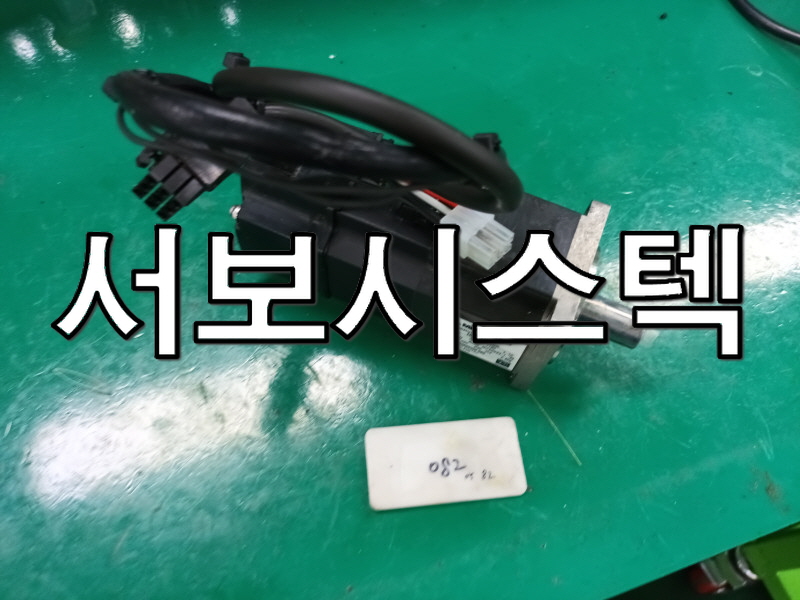

🔎입고사진

모터를 점검해보니 알람 52번이 발생하는 것을 확인하였습니다

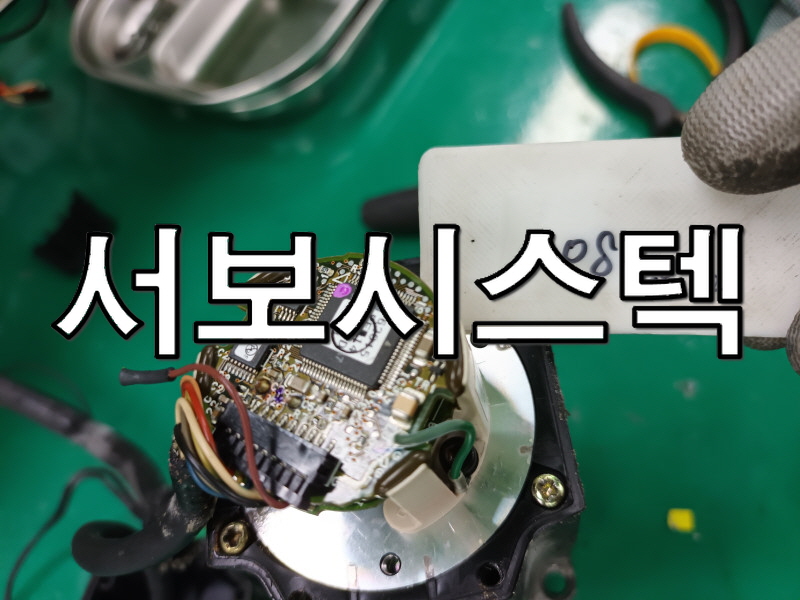

🔎엔코더

분해하여 확인해보니 알람 52번이 발생하여 구동이 불가❌했습니다

엔코더 부분에 불량이 확인됐습니다

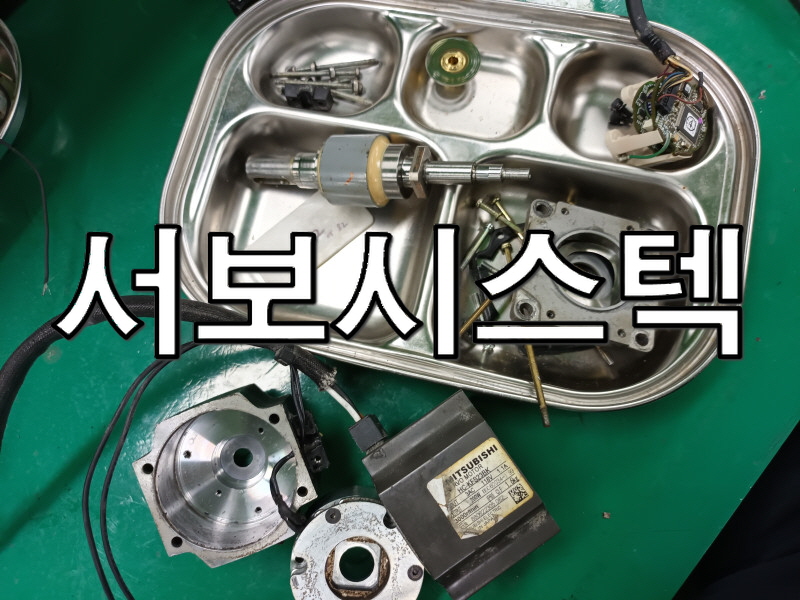

🔎분해사진

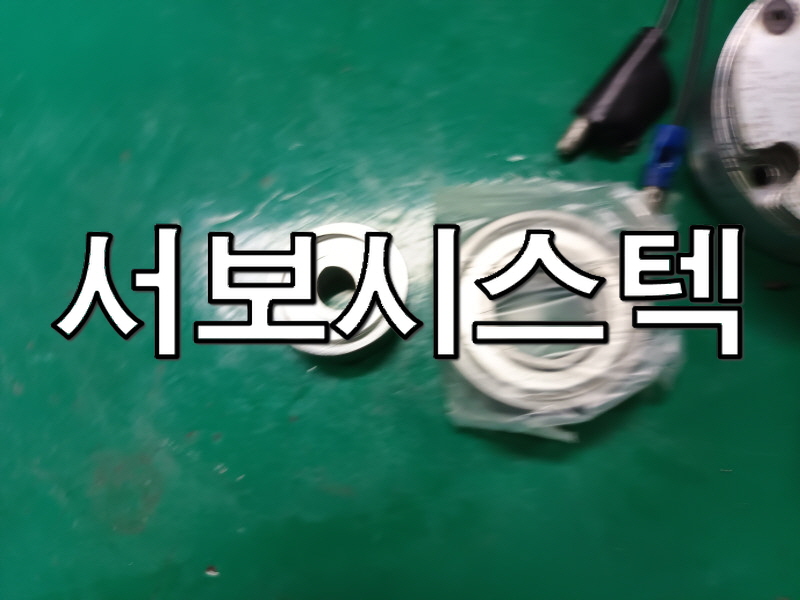

모터 내부를 클리닝 해주고 베어링은 새것으로 교체해주었습니다

엔코더는 정상품으로 교체를 해주었습니다

모터를 조립하여 작동을 시켜보니 정상작동되는 것을 확인하였습니다!!

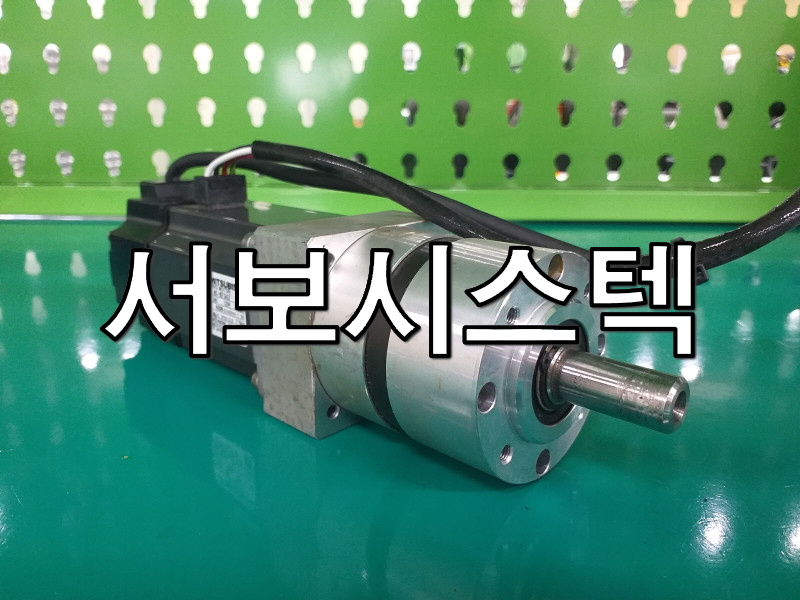

🔎수리완료

모터 클리닝💦💦을 해주고 출고하겠습니다

🔎구동 테스트 영상

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#서보모터수리

#HC-KFS23G1,HC-KFS43,HC-KFS43B

산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

제가 수리한

모델: MITSUBISHI AC SERVO MOTOR

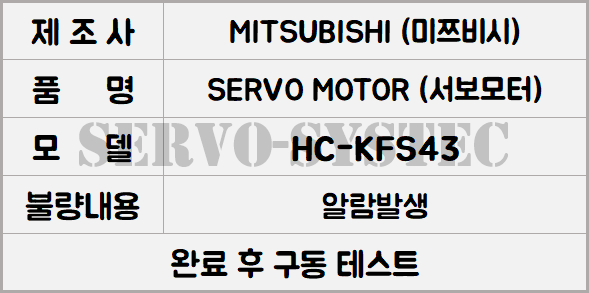

품번으로는 HC-KFS43입니다.

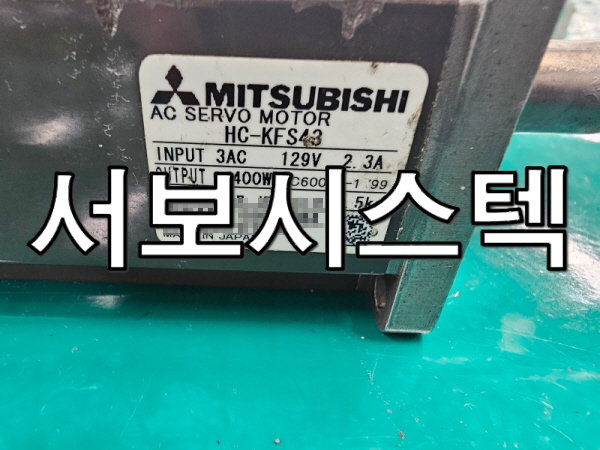

<입고,명판>

모터 사양으로는 3상 129V 2.3A 400W 3000RPM입니다.

이 모터는 알람 16번이 발생한다 하여 입고되었습니다.

모터를 가져와 점검을 해보겠습니다.

🔍🔍🔍

전기적, 외관 점검에서는 이상이 없습니다.

모터를 작동시켜 보니 알람 16이 발생하였습니다.

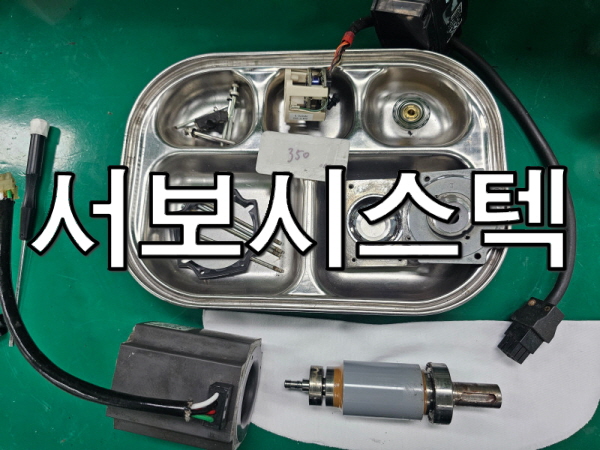

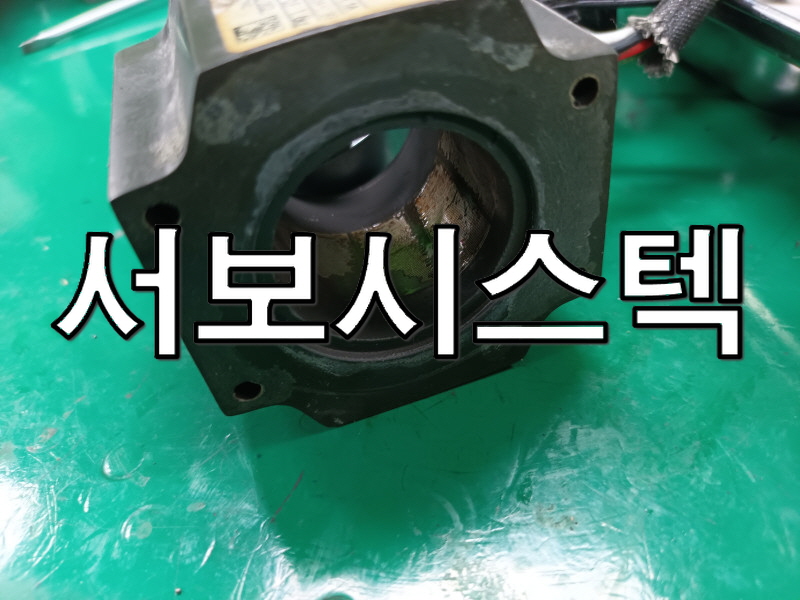

<분해사진>

모터 수리를 위해 분해를 해보겠습니다.

모터 분해를 해보니 모터 내부에 이물질들이 있었습니다.

알람이 발생하던 엔코더를 확인해 보니 불량을 확인✔️하였습니다.

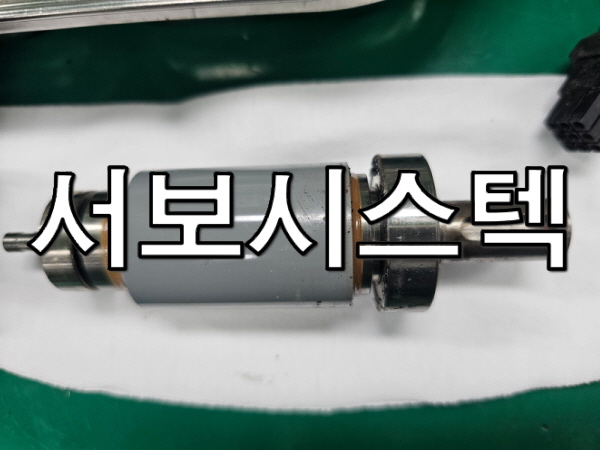

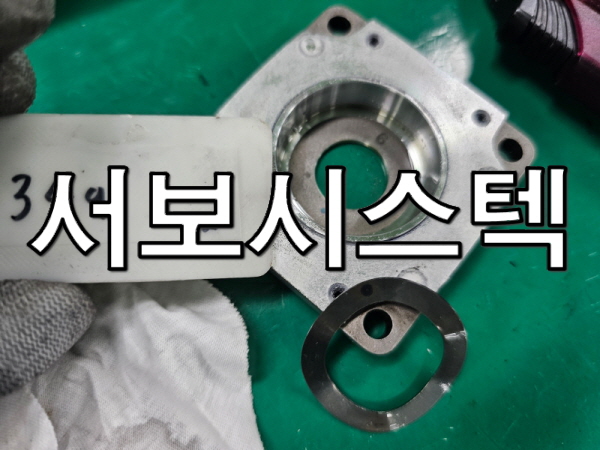

<로터,플랜지,베어링>

불량이 난 엔코더는 정상 부품을 이용하여 교체해 주었습니다.

이후 모터를 조립하여 작동을 시켜보았습니다.

<수리완료>

정상적으로 작동하는 모터를

깨끗히 클리닝🧼을 해준 뒤 출고하겠습니다.

🔽🔽🔽🔽🔽

🤖 구동 테스트 영상 🤖
