HC-KFS43



미쯔비씨 400W 용량 서보모터 HC-KFS43 브레이크가 장착되어 있고, 사양은 입력 전압 129V 2.3A이며 최대 출력은 3000RPM입니다.



엔코더



해당 모터에서 알람 20 및 엔코더 케이블 단선이 발생하여 점검을 진행하였습니다.
이에 따라 엔코더 및 엔코더 케이블 교체, 엔코더 세팅을 하였습니다.
모터 내부 세척 및 조립 점검 작업을 실시하였습니다.



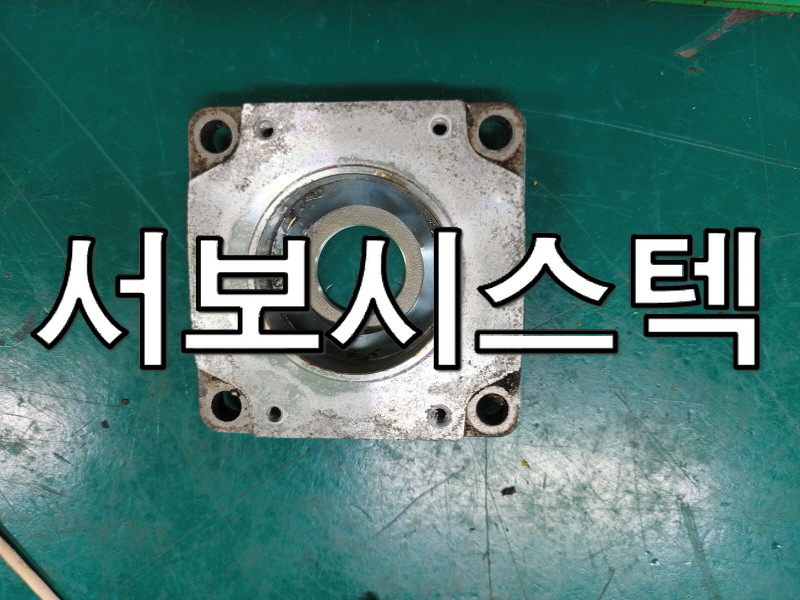

플랜지



모든 부품 교체 후 조립 상태를 점검하였으며, 이상 없음을 확인하였습니다.
시운전 결과, 모터 구동 및 엔코더 신호가 정상적으로 작동함을 확인하였습니다.





🤖 제품 부품 테스트 영상 🤖

























🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸

🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹























#미쓰비시서보모터수리                      #미쯔비시스핀들모터수리









🎀 입고 🎀

HC-SFS121



안녕하십니까.

이번에 당사로 입고된 장비는 MITSUBISHI AC SERVO MOTOR HC-SFS121 모델입니다.

118V, 7.1A 입력 1200W 출력, 최대 1000RPM을 자랑하는 정밀 AC 서보모터

정밀 점검 결과, 스테이터 코일 소손으로 인한 심각한 내부 오염과 더불어 전·후면 베어링 손상이 확인되었습니다.



🎀 스테이터, 권선 🎀



스테이터 코일 소손은 모터 핵심 구동부에 치명적인 손상을 주어 정상 작동을 불가능하게 만들었습니다. 저희는 모터 완전한 기능 회복을 위해 신속하고 정확한 복구 작업을 진행했습니다.
소손된 스테이터 코일은 정밀 수리 또는 교체 작업을 통해 완벽하게 복원하여 모터 전기적 성능을 되찾았습니다.👍



🎀 베어링 🎀



그리고 내부 오염 물질은 베어링 윤활 기능을 저해하고 마모를 가속화하여 모터 성능과 수명에 심각한 악영향을 미치고 있었습니다.
내부 오염 물질은 특수 세정제로 깨끗이 제거했으며, 손상된 전·후면 베어링 또한 고품질 신품으로 교체하여 회전 안정성을 최대로 확보했습니다.



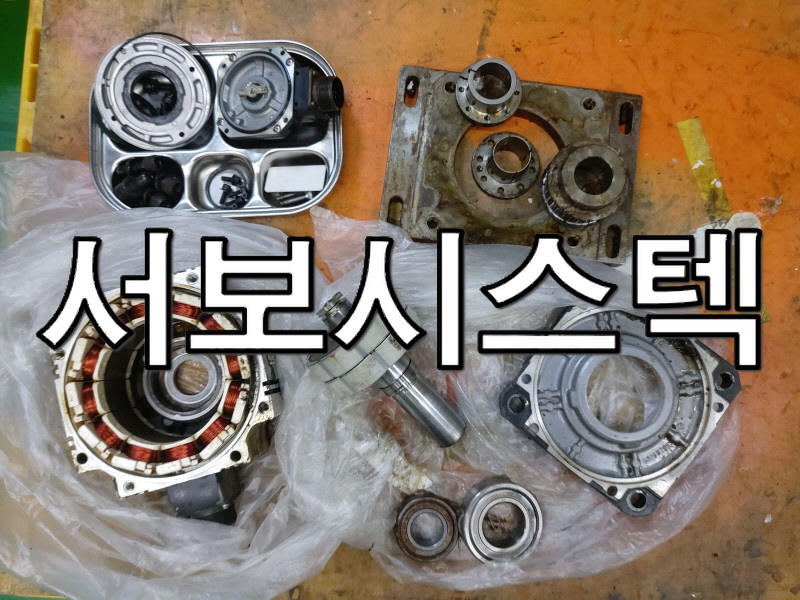

🎀 분해 🎀

플랜지, 엔코더, 샤프트, 브레이크 등등



최종 성능 테스트 결과, 모터는 모든 구동 영역에서 오차 없는 정밀 제어와 안정적인 움직임을 완벽하게 회복했습니다. 기존 스테이터 소손 및 내부 오염으로 인한 문제는 완전히 해소되었습니다











수리 및 점검내역❓

1.  스테이터 코일 소손(모터 핵심 구동부 치명적인 손상-정상작동 불가능)➡️정밀 수리 OR 교체 작업으로 복원
2.  내부 오염 물질➡️특수 세정제로 제거🫧
3.  손상된 전 후면 베어링➡️고품질 신품으로 교체💫











🤖 구동 테스트 영상 🤖























- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ





























➡️ 제품 수리 외관

SJ-V22-27ZT



안녕하세요.
이번 수리한 모델은 MITSUBISHI AC SPINDLE MOTOR SJ-V22-27ZT입니다.
모터 사양은 정격 전압 162V, 정격 전류 115A, 정격 용량 15kW, 회전수 12000rpm입니다.



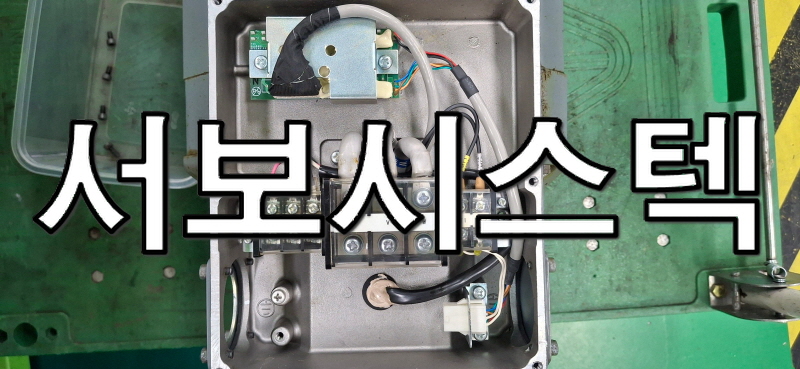

➡️ 커넥터



점검 시 로터, 냉각팬, 엔코더에 문제가 있었습니다.

로터는 회전이 안 되며, 냉각팬은 코일 불량이고, 엔코더는 반응이 없습니다.‼️



➡️ 샤프트



모터를 분해하고 내부를 확인해 보니 오일 및 슬러지가 유입된 상태입니다.



➡️ 냉각팬



전면 베어링 파손으로 인해 샤프트 접촉면이 불량 상태이며, 냉각팬/엔코더는 이물질 유입으로 인한 불량입니다.



➡️ 엔코더



모터 세척 후 교체한 부품은 엔코더, 베어링, 웨이브 링, 스냅링, 냉각팬 등이며 로터는 가공했으며 모터는 도색했습니다.



➡️ 베어링



구동 테스트를 해보니 잘 동작합니다.







문제점🔔

• 로터 회전 불가
• 냉각팬 코일 불량
• 엔코더 반응 없음
• 내부 오일 및 슬러지 유입
• 전면 베어링 파손➡️샤프트 접촉면 불량









🛠️수리진행

• 모터 세척
• 엔코더, 베어링, 웨이브 링, 스냅링, 냉각팬 등 교체💫
• 로터 가공
• 모터 도색
• 구동 테스트 진행







🤖 제품 시운전 영상 🤖
