품명: MITSUBISHI AC SERVO DRIVER
모델: MR-J2S-70B







<앰프 수리 입고>

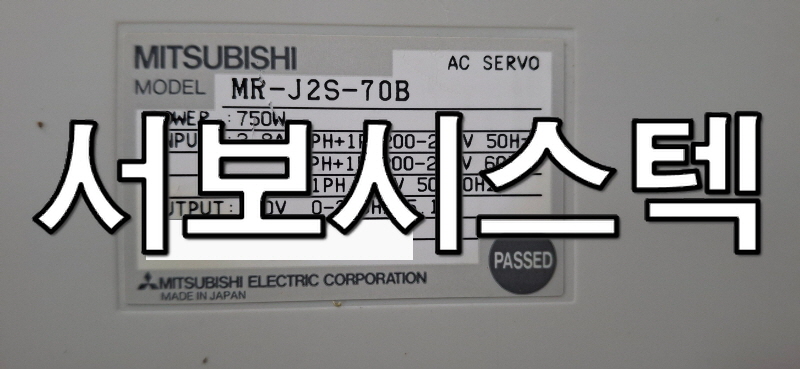

MR-J2S-70B



앰프 사양은 정격 전압 230V, 정격 전류 5.7A, 정격 용량 750W, 정격 주파수 60Hz입니다.

점검 시 파형 측정 시 불량으로 나타났습니다.





내부를 확인해 보니 시멘트 저항, 대용량 콘덴서, IPM 모듈, 코일, 다이오드, 릴레이 등 부품들 불량인 것을 확인하였고 교체했습니다. 🧼세척 후 부품 교체하고 구동 테스트 정상입니다.





🤖 전원 테스트 영상 🤖























◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️

⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜























#미츠비시서보드라이브수리

MR-J3-10B,MR-J3-40B,MR-J3-60B









제품 입고

MR-J3-20B



안녕하세요.
이번에 수리한 제품은 MITSUBISHI AC SERVO DRIVER MR-J3-20B입니다.
해당 제품은 입력 3AC 220V, 출력 200W 사양입니다.😮



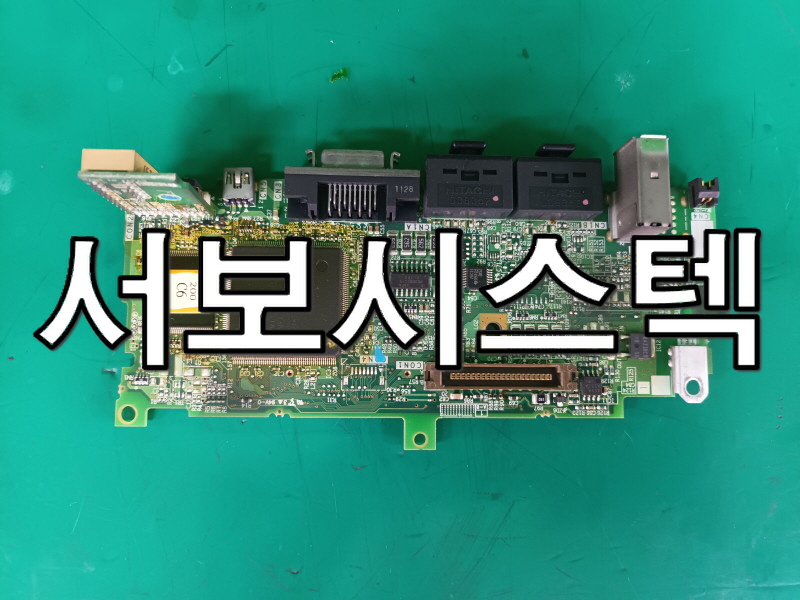

제품 내부 분해



고장 문제점은 전원 불량으로, 전원을 인가해도 세그먼트에 아무런 표시가 나타나지 않았습니다. 내부 점검을 위해 커버를 분해하고 정상품과 비교 검증을 진행한 결과, 입력단 회로 일부 부품이 버닝 된 상태임을 확인하였습니다. 불량 부품은 정상품으로 교체하였으며, 주변 회로 추가적인 손상 여부도 함께 점검했습니다.





이후 라인 드라이버, 라인 리시버, 포토커플러, CT 센서, 릴레이, 전해 콘덴서 등 주기성 부품을 모두 오버홀한 뒤 조립을 완료하였습니다. 수리된 드라이버를 모터에 연결해 시운전을 진행한 결과, 알람 없이 구동되며 부드럽게 잘 동작합니다.











✅점검 및 수리내역

• 전원 불량= 전원 인가시 세그먼트 표시 안 나타남
• 분해 정상 제품과 비교 검증➡️입력단 회로 일부 부품 버닝
• 불량 부품 교체💫
• 주변 회로 추가적인 손상 여부 점검🔎
• 주기성 부품들(라인 드라이버, 라인 리시버, 포토커플러, CT 센서, 릴레이, 전해 콘덴서 외) 오버홀
• 모터 연결 시운전 테스트











🤖 파워 테스트 영상 🤖

























🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻

🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺🔺

























#파나소닉인버터수리









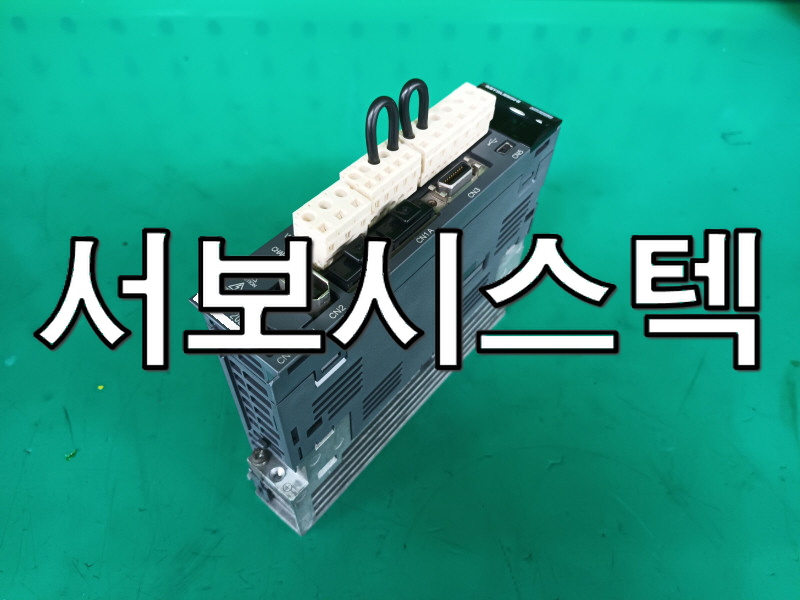

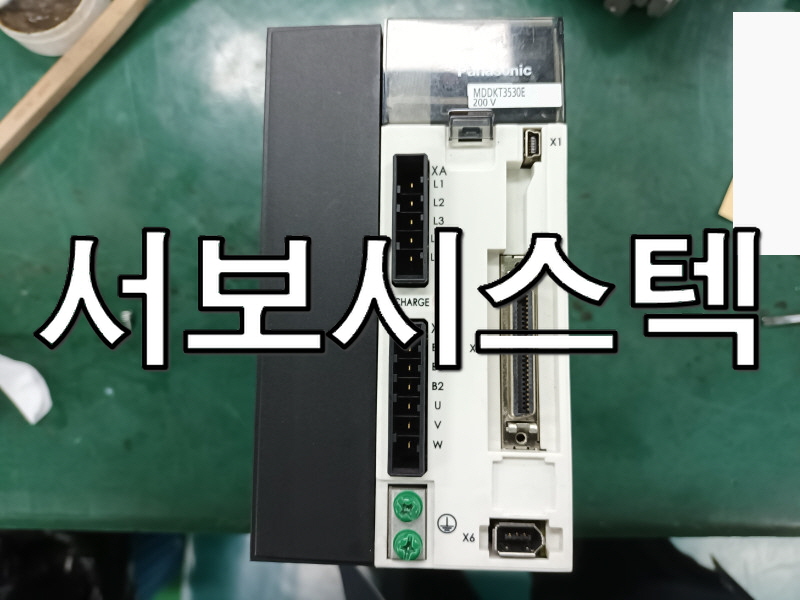

🎀 입고품 외관 🎀

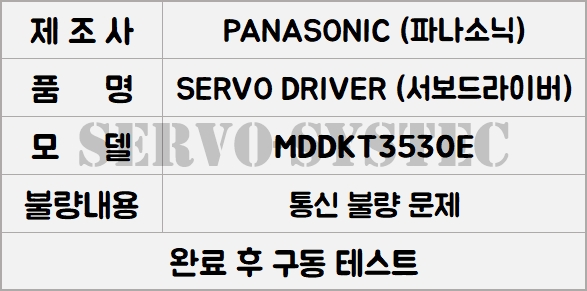

MDDKT3530E 서보드라이버수리 서보드라이버전문수리



최근 이 서보 드라이버 MDDKT3530E에서 전원 인가 후 모터 구동 명령에 응답하지 않거나 엔코더 피드백 신호 오류 또는 외부 시스템과 통신 불량 문제로 점검이 진행되었습니다 특히 설정값 유지 실패나 소프트웨어적인 오작동 현상이 관찰되었습니다

MINAS A5 시리즈 서보 드라이버
단상 또는 3상 200V 전압을 사용



🎀 입고품 내부 🎀



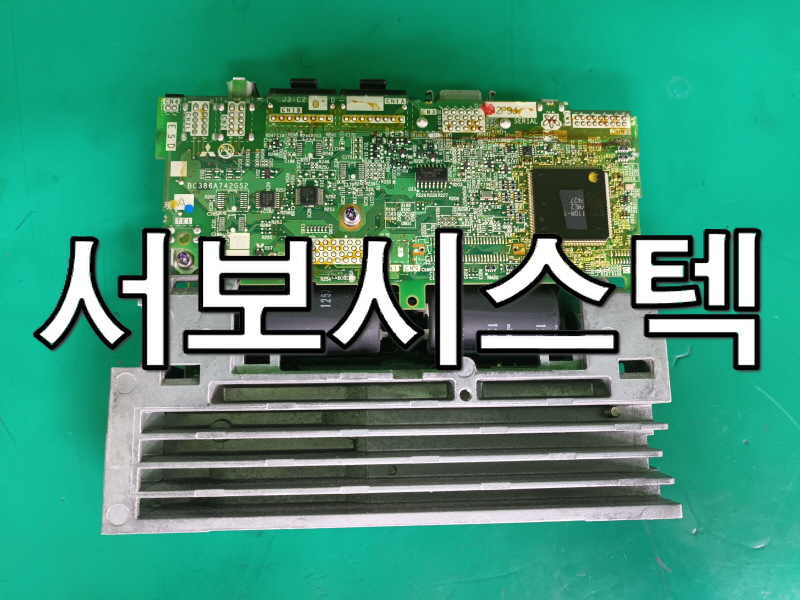

정밀 점검 결과 드라이버 내부 제어 보드 불량이 확인되었습니다
특히 핵심 프로세서 또는 DSP 칩셋 오작동 펌웨어 손상으로 인한 제어 로직 오류 엔코더 신호를 처리하는 인터페이스 회로 문제 또는 통신 인터페이스 IC 손상이 주된 원인이었습니다 이로 인해 모터 제어 명령이 제대로 수행되지 않고 외부 시스템과 원활한 데이터 교환에 문제가 발생했던 것으로 판단됩니다





수리 작업에서는 손상된 제어 보드 핵심 제어 IC들을 교체하고 최신 펌웨어를 재설치하여 제어 로직을 완벽히 복구하였습니다 엔코더 피드백 신호 처리 회로 및 통신 회로 문제 소자들을 점검 및 교체하여 신호 안정성을 확보했습니다 손상된 통신 라인이나 전해 콘덴서, 저항, 포토커플러, CT 센서, 릴레이 같은 관련 부품도 수리 보수하여 외부 통신 기능을 회복시켰습니다 드라이버 내부 전체 클리닝으로 전반적인 신뢰성을 높였습니다





수리 후 정상적인 전원 인가와 오류 없는 대기 상태를 확인했습니다 실제 모터를 연결하여 모터 구동 명령에 대한 정확한 응답과 부드러운 속도 위치 제어가 이루어짐을 검증했습니다 외부 시스템과 통신 기능 및 파라미터 설정 유지 기능도 정상적으로 작동함을 최종 확인하였습니다 이제 드라이버가 다시 정확한 제어를 시작합니다 최적 성능을 기대합니다











➡️수리 완료 내역

• 문제점1) 모터 구동 명령 응답❌ OR 엔코더 피드백 신호오류 OR 외부 시스템과 통신 불량 문제
• ※ 설정값 유지 실패 / 소프트웨어적인 오작동 현상 관찰됨👀
• 점검 결과(내부 제어보드 불량)➡️인터페이스 회로 문제 OR 통신 인터페이스 IC 손상 주된 원인=> 데이터 교환 문제
• 제어보드 핵심 제어 IC 교체
• 최신 펌웨어 재설치➡️제어 로직 복구
• 엔코더 피드백 신호 처리 회로 / 통신 회로 문제 소자들 점검 및 교체💫
• 손상된 통신 라인이나 부품들 수리 REPAIR🛠️
• 전체 클리닝🫧
• 테스트 진행











🤖 전원 구동 테스트 영상 🤖
