[위치 오차]서보드라이버수리 MR-C40A ㅣ 인버터수리 MR-J2S-200B 동작 불능 ㅣ MR-J2S-700A 미츠비시드라이브수리 ㅣ 스핀들앰프수리 MDS-C1-V1-03

#미쓰비시서보드라이버수리

MR-10A,MR-C20A,MR-C60A



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









제품 수리 입고

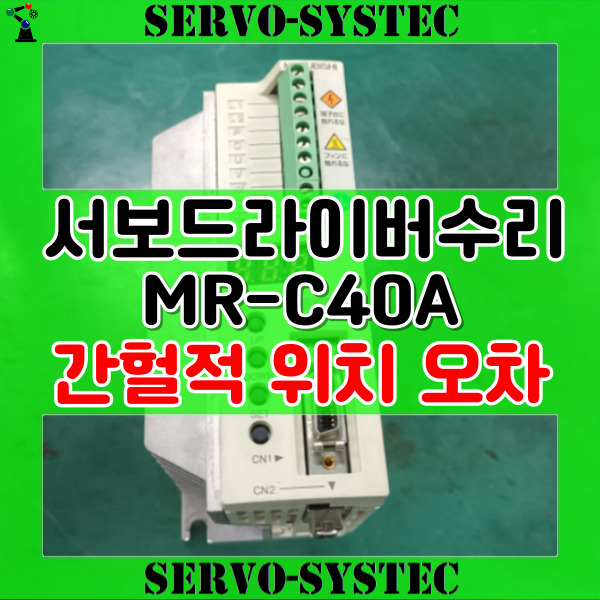

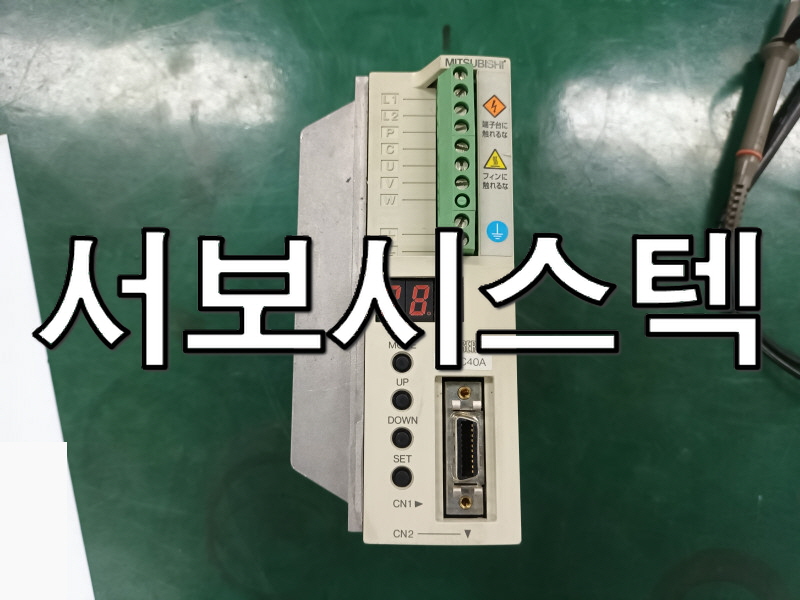

MR-C40A 서보드라이버수리 서보드라이버전문수리



최근 드라이버 MR-C40A에서 모터 구동 시 간헐적인 위치 오차 발생 특정 속도 구간에서 불안정한 회전 또는 엔코더 피드백 신호 불안정 문제로 점검을 진행하였습니다 드라이버와 상위 제어기 간 통신이 불안정해지거나 설정 파라미터가 유실되는 현상도 관찰되었습니다

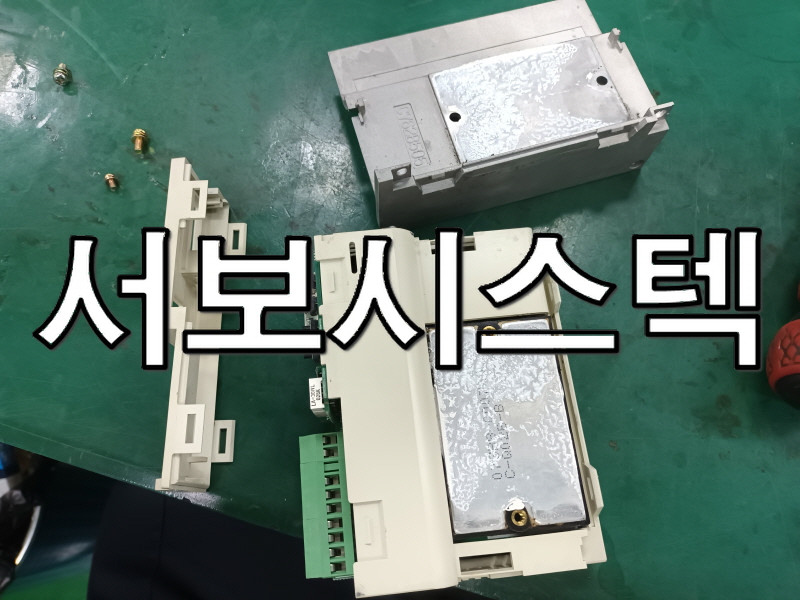

제품 수리 분해

MR-10A,MR-C20A,MR-C60A

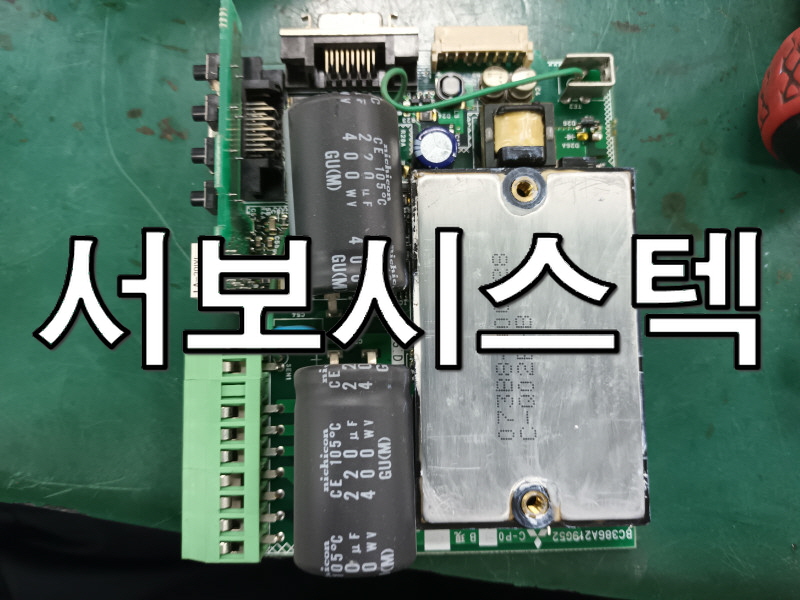

정밀 점검 결과 드라이버 내부 제어 보드 손상이 확인되었습니다
특히 핵심 프로세서 오작동 엔코더 신호를 처리하는 FPGA나 인터페이스 IC 열화 또는 메모리 칩 데이터 오류가 주된 원인이었습니다 이로 인해 모터 제어 명령 정확한 수행이 어렵고 위치 피드백 신호 처리가 불안정하여 전반적인 제어 성능 저하를 초래한 것으로 파악되었습니다





수리 작업에서는 손상된 제어 보드 핵심 IC 및 데이터 관련이나 콘덴서, 저항, 다이오드, 코일, 라인 드라이버 같은 부품들을 교체하였습니다 엔코더 신호 처리 경로 불량 소자들을 정밀 점검 후 교체하여 신호 안정성을 확보했습니다 필요에 따라 펌웨어를 재설치하고 파라미터 백업 및 복구 작업을 진행하여 제어 로직을 최적화하였습니다 드라이버 내부 전체를 깨끗하게 클리닝하여 열 관리 효율과 장기 신뢰성을 높였습니다

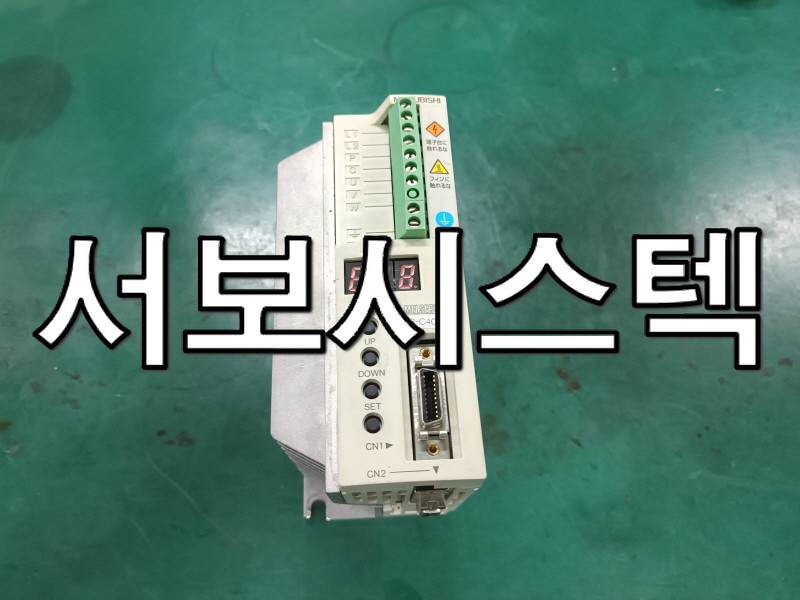

수리 후 정상적인 전원 인가와 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다 이후 실제 모터를 연결하여 모터 부드러운 구동 정확한 위치 결정 그리고 안정적인 속도 제어가 이루어짐을 검증하였습니다 다양한 운전 조건에서 기능 테스트를 통해 완벽한 성능 회복을 최종 확인하였습니다









🫶수리 상황

1. 간헐적 위치 오차 발생, 특정 속도 구간 불안정한 회전, 엔코더 피드백 신호 불안정 문제
2. 상위 제어 간 통신 불안정 OR 설정 파라미터 유실되는 현상 관찰👀
3. 정밀 점검 결과) 내부 제어 보드 손상
4. 손상된 제어보드 핵심 IC / 데이터 관련 부품들 교체(콘덴서, 저항, 다이오드, 코일, 라인 드라이버 외)
5. 엔코더 신호 처리 경로 불량 소자들 정밀 점검 및 교체💫
6. 펌웨어 재설치, 파라미터 백업 및 복구 작업✨
7. 내부 전체 클리닝🧼
8. 수리후 정상적인 전원테스트









🤖 전원 테스트 영상 🤖























🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽

💟💟💟💟💟💟💟💟💟💟💟💟💟💟💟























#MITSUBISHI인버터수리

MR-J2S-10B,MR-J2S-20B,MR-J2S-40B









<입고>

MR-J2S-200B



최근 MITSUBISHI 드라이버 MR-J2S-200B에서 전원 인가 시 동작 불능 또는 알람 발생 문제점으로 점검을 진행하였습니다 특히 메인 전원 램프가 들어오지 않거나 DC 전압이 형성되지 않아 모터가 전혀 구동되지 않는 현상이 관찰되었습니다 이 모델은 2kW 급 미쓰비시 AC 서보 드라이버로 안정적인 전력 공급이 중요합니다



<내부 분해>

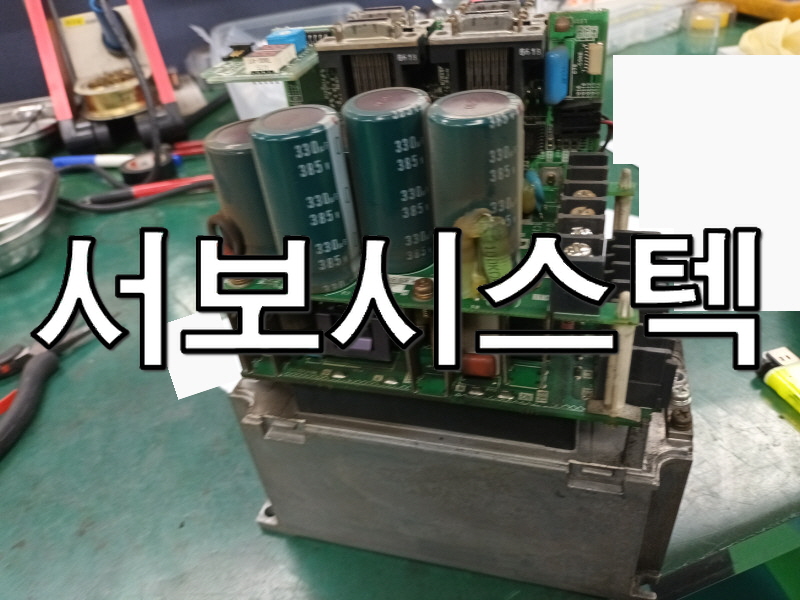

정밀 점검 결과 드라이버 내부 입력단 컨버터 모듈 및 DC Link 충전 회로 손상이 확인되었습니다 AC 전원을 DC로 변환하는 정류 다이오드나 관련 서지 흡수 소자가 소손되었으며 평활 콘덴서 충전 저항 또는 릴레이에 문제가 발생하여 DC 전압 형성에 실패한 것이 주된 원인이었습니다 이로 인해 드라이버가 초기 구동 단계를 통과하지 못해 알람이 발생하고 동작 불능 상태가 된 것으로 파악되었습니다





수리 작업에서는 손상된 입력단 컨버터 부품들을 신품으로 교체하고 DC 충전 회로 저항 릴레이 및 평활 콘덴서나 라인 리시버, 포토커플러 같은 부품들을 정밀 진단하여 열화 된 부품을 교체하였습니다 회로 기판 손상된 패턴을 복구하고 드라이버 내부 전체 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다 서보 증폭기 전면에서 충전 램프가 꺼져 있는지 확인하는 절차를 따랐습니다



<수리 완료>

MR-J2S-10B,MR-J2S-20B,MR-J2S-40B



수리 후 정상적인 전원 인가 및 DC Link 전압 형성을 확인하는 테스트를 완료하였습니다 오류 없이 대기 상태로 진입하는 것을 검증했으며 실제 모터를 연결하여 부드러운 구동 및 정상적인 속도 위치 제어가 이루어짐을 확인했습니다





🤖 파워 테스트 영상 🤖























🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣 - - - - - 🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣

🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣 - - - - - 🔴🔴🟠🟠🟡🟡🟢🟢🔵🔵🟣🟣

























#미츠비시드라이브수리

MR-J2S-100A,MR-J2S-200A,MR-J2S-350A









➡️ 입고품 상태

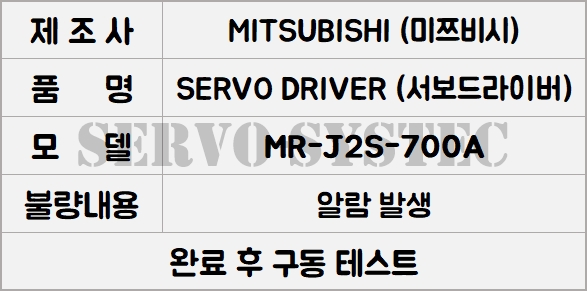

MR-J2S-700A

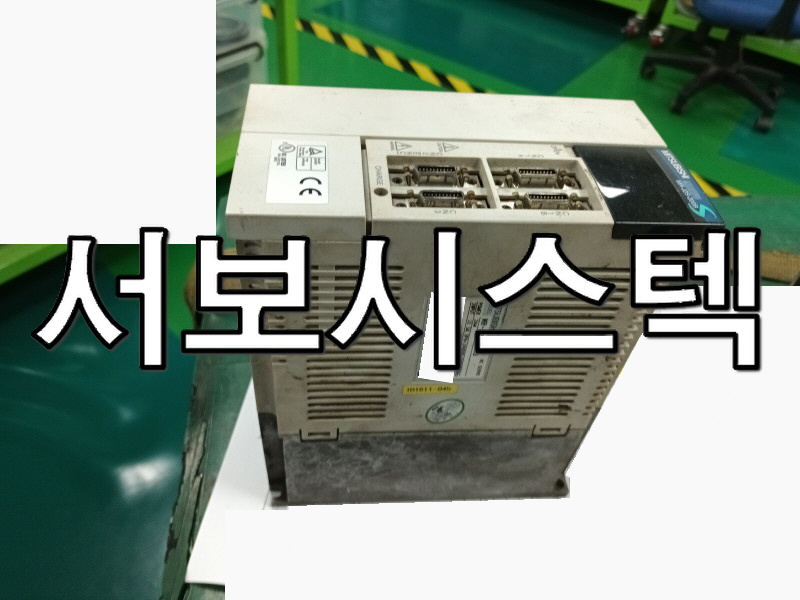

최근 MITSUBISHI 서보 드라이버 MR-J2S-700A에서 전원 인가 시 동작 불능 출력 없음 또는 과전압 과전류 등 치명적인 알람 발생 문제로 점검을 진행하였습니다 특히 고부하 운전 중 잦은 트립이나 간헐적인 모터 정지 현상이 관찰되었습니다

미쓰비시 J2S 시리즈 드라이버 중 가장 많이 수리 의뢰되는 모델로 다양한 고장 문제들이 나타납니다



➡️ 입고품 분해 상태

MR-J2S-100A,MR-J2S-200A,MR-J2S-350A

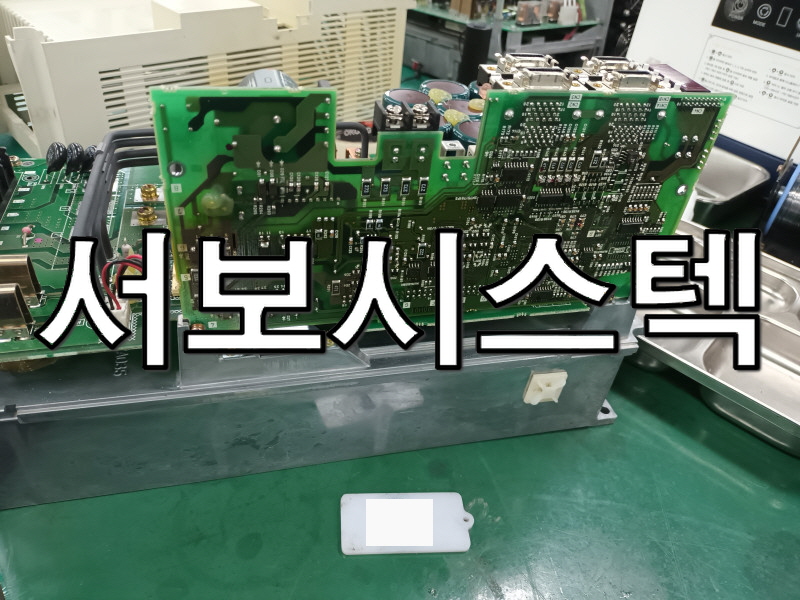

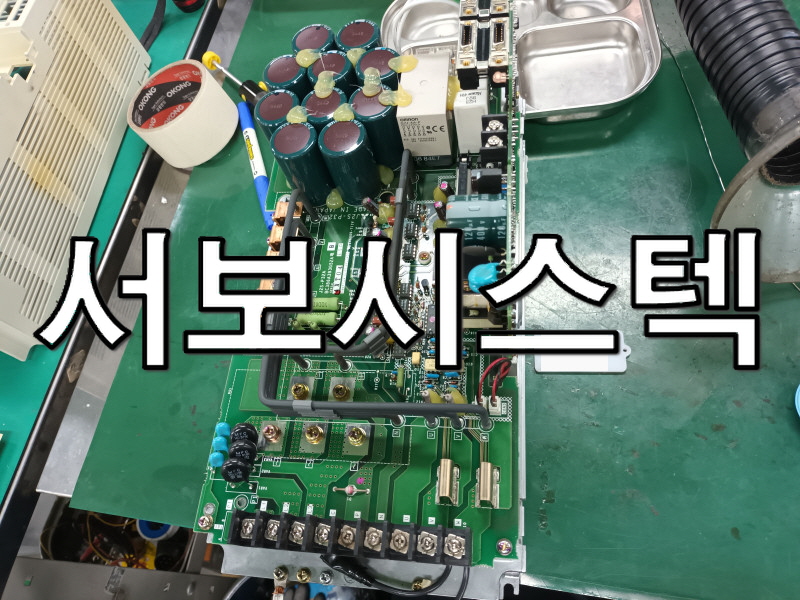

정밀 점검 결과 드라이버 내부 전력 변환부 손상이 광범위하게 확인되었습니다 특히 입력단 대용량 정류 다이오드 블록이나 출력단을 구성하는 IGBT 모듈이 열적 스트레스로 인해 소손되거나 특성이 저하된 상태였습니다 이와 함께 DC Link 버스 대용량 평활 콘덴서들 용량 저하가 심각하여 전원 리플이 증가하고 드라이버가 안정적인 전력을 공급하지 못한 것으로 파악되었습니다





수리 작업에서는 손상된 정류 다이오드 블록 및 IGBT 모듈을 모두 고품질 신품으로 교체하였습니다 DC Link 버스 모든 대용량 평활 콘덴서들도 신뢰성 높은 제품으로 교체하여 전원 공급 안정성을 극대화했으며 CT 센서, 시멘트 저항, 코일 같은 다른 부품들은 문제가 없는지 확인하고 파워 회로 기판 손상된 패턴을 복구하고 냉각 시스템 팬 모터를 점검하여 필요시 교체하였습니다 드라이버 내부 전체를 깨끗하게 클리닝하여 열 관리 효율과 장기 수명을 보장했습니다





수리 후 엄격한 절차에 따라 정상적인 전원 인가 및 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다 이후 실제 모터를 연결하여 무부하 및 정격 부하 조건에서 모터의 강력하고 안정적인 구동이 이루어짐을 검증하였습니다 고부하 연속 운전 테스트를 통해 안정적인 동작을 최종 확보하였습니다









🤔문제점

• 동작 불능 출력 없음
• 치명적인 알람 발생(과전압 과전류 등)
• 고부하 운전 중 잦은 트림
• 간헐적 모터 정지 현상 관찰됨
• 내부 전력 변환부 손상 광범위하게 확인됨
• 입력단 대용량 정류 다이오드 블록이나 출력단 IGBT 모듈 열적 스트레스➡️소손 OR 특성 저하
• DC Link 버스 대용량 평활 콘덴서들 심각한 용량 저하➡️전원 리플 증가, 안정적 전력 공급 못함





수리내역🛠️

• 손상된 정류 다이오드 블록 및 IGBT 모듈 고품질 신품으로 교체
• DC Link 버스 모든 대용량 평활 콘덴서 신뢰성 높은 제품 교체➡️전원 공급 안정성 극대화
• 다른 부품들 점검(CT센서, 시멘트 저항, 코일 외)
• 파워 회로 기판 손상된 패턴 복구
• 냉각 시스템 팬 모터 점검 필요한 부분 교체
• 내부 전체 클리닝
• 전원 인가 테스트 진행









🤖 전원 구동 테스트 영상 🤖





















⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜◽◽◽◽◽◽◽◽◽◽◽

🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸🔸





















#미쯔비시스핀들앰프수리









🎀 제품 외관 🎀

MDS-C1-V1-03



최근 스핀들 드라이브 유닛 MDS-C1-V1-03에서 전원 인가 후 스핀들 모터 비구동 또는 속도 제어 불량 문제로 점검을 진행하였습니다 특정 가공 조건에서 스핀들 회전 속도가 불안정하거나 오버로드 알람이 자주 발생하는 현상이 관찰되었습니다 이 모델은 미쓰비시 MELDAS CNC 시스템에 사용되는 스핀들 드라이브로 모터 속도와 토크를 제어합니다



🎀 제품 내부 🎀



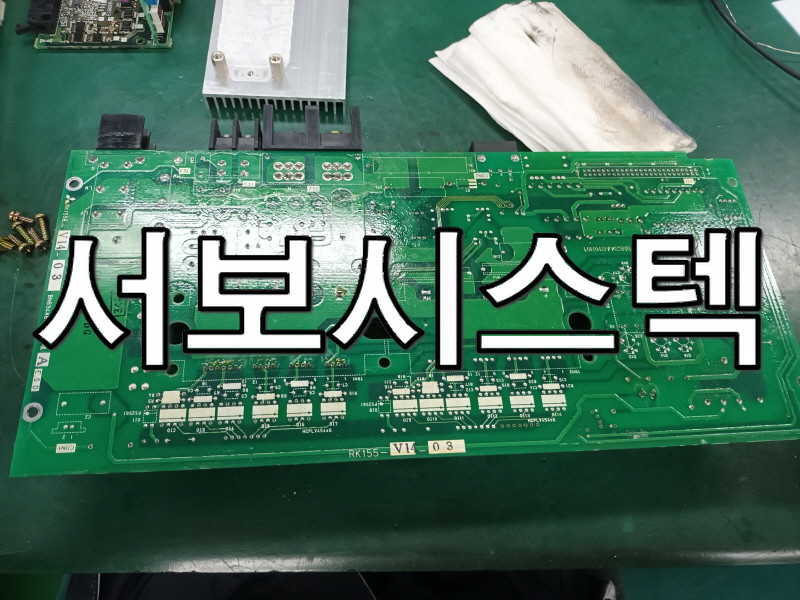

정밀 점검 결과 드라이브 내부 스핀들 구동 전력단 손상이 확인되었습니다
특히 고출력을 담당하는 IGBT 모듈 열화 또는 소손이 발생했으며 스핀들 모터로 전력을 공급하는 AC 리액터 및 관련 회로 부품들 손상이 동반되었습니다 스핀들 드라이브는 연속적인 고출력 운전으로 인해 열적 스트레스가 커 이러한 전해 콘덴서, 저항, 다이오드, 라인 드라이버, 라인 리시버 등 파워 부품 고장이 잦습니다





수리 작업에서는 손상된 IGBT 모듈 및 관련 전력단 부품들을 고품질 신품으로 교체하였습니다
스핀들 구동 전력 회로 패턴 손상을 복구하고 냉각팬 성능을 점검하여 필요시 교체하는 등 방열 시스템을 보강했습니다 제어 보드 스핀들 속도 및 토크 제어 신호 생성부를 정밀 점검하여 이상 여부를 확인하고 클리닝 작업을 수행하여 전반적인 안정성을 높였습니다





수리 후 정상적인 전원 인가 및 오류 없는 대기 상태를 확인하는 테스트를 완료하였습니다‼️

실제 스핀들 모터를 연결- 무부하 및 정격 부하 조건에서 모터 부드러운 회전과 정확한 속도 토크 제어가 이루어짐을 검증
다양한 운전 조건에서 기능 테스트➡️안정적인 동작을 최종 확보





🤖 파워 구동 테스트 영상 🤖







더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA
