HF-KN43



안녕하십니까.
이번에 당사로 입고된 제품은 MITSUBISHI AC SERVO MOTOR HF-KN43입니다.
입고 당시 모터는 엔코더 Z 상 불량으로 인해 운전 시 발진이 발생하는 문제를 보였습니다.
이 문제로 인해 모터 안정적인 작동이 저해되었습니다.

모터 사양❓ 101V, 2.7A 입력  400W 출력, 그리고 최대 3000RPM까지 구동이 가능한 모델



🎀 엔코더 🎀

서보모터수리 서보모터전문수리



점검 결과, 엔코더 Z 상 불량이 구동 불량 주요 원인임을 확인하였습니다.✅
이에 따라, 문제를 해결하기 위해 엔코더를 신품으로 교체하는 작업을 진행했습니다.💫
모든 수리 작업을 마친 후, 구동 테스트를 진행하여 발진 문제가 해결되고 모터가 안정적으로 작동하는 것을 확인하였습니다. 이제 HF-KN43 모델은 다시 본연 정밀한 성능을 발휘할 준비를 마쳤습니다.‼️





🤖 제품 부품 테스트 영상 🤖





















💟💟💟💟💟💟💟💟💟💟💟💟💟

🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽





















#MITSUBISHI터치모니터수리                    #나치서보모터수리









제품 수리 입고

A975GOT-TBA-EU / A9GT-RS2



안녕하세요.
이번에 수리한 제품은 MITSUBISHI GRAPHIC OPERATION TERMINAL A975GOT-TBA-EU / A9GT-RS2입니다.



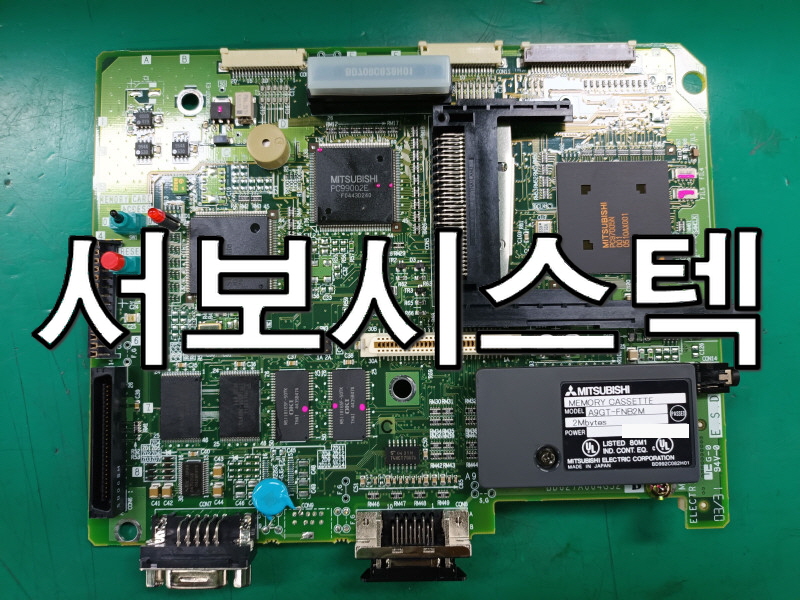

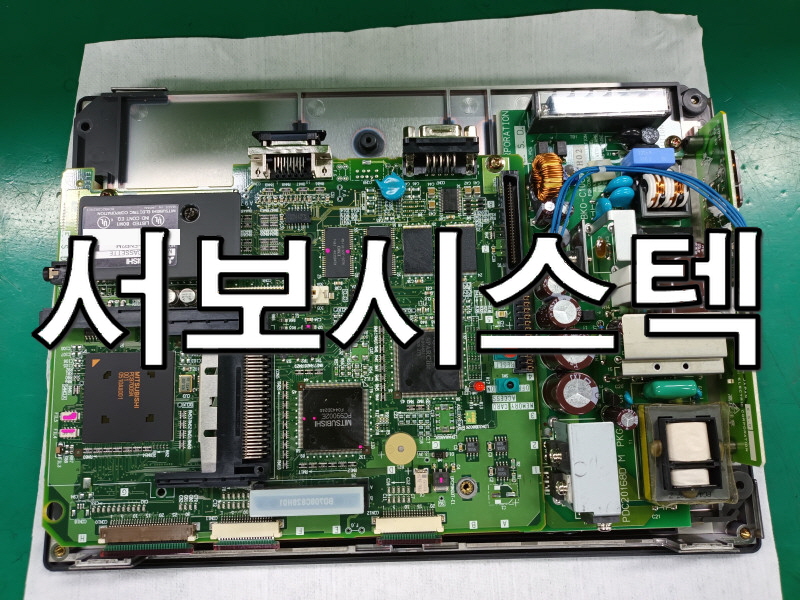

제품 수리 내부 분해



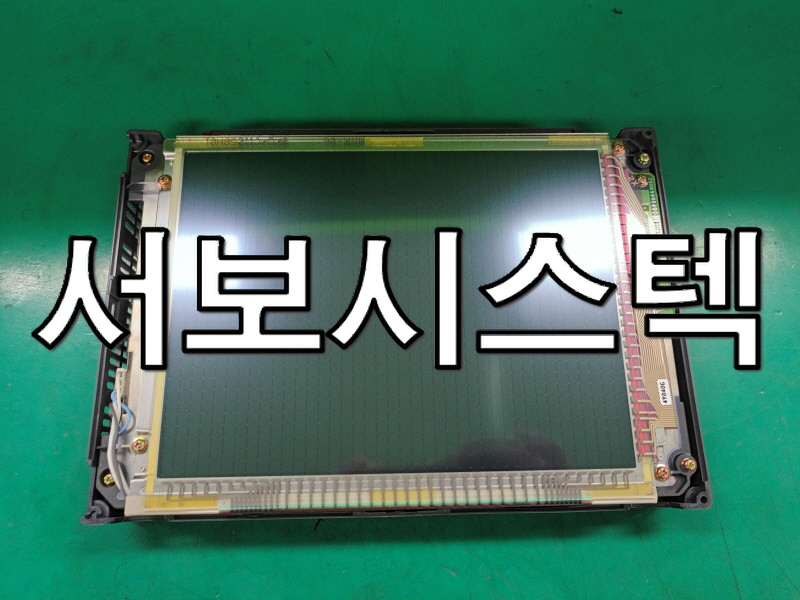

화면이 나오지 않는 문제가 있었으며, 점검 결과 동일한 문제가 재현되었습니다.

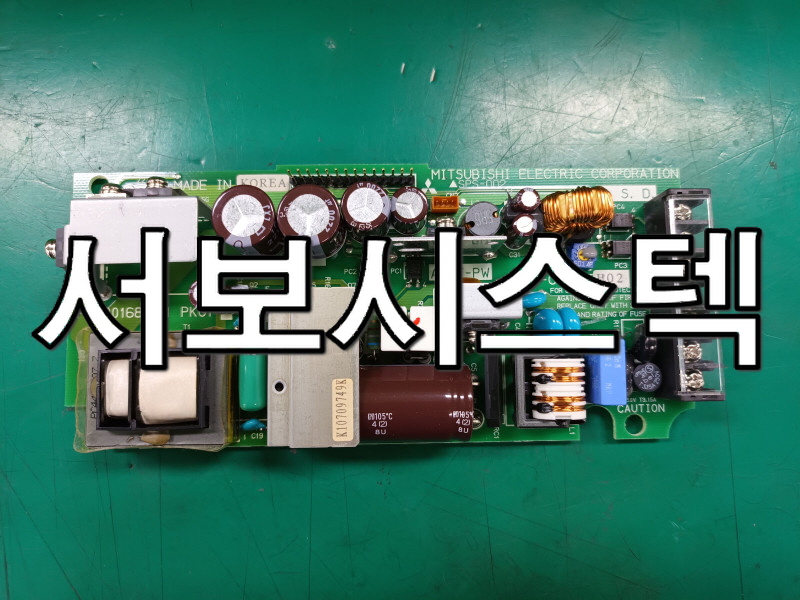

정상품과 교차 검증을 진행하며 고장 부위를 추적한 결과 백라이트 회로에 불량이 있는 것이 확인되었습니다.





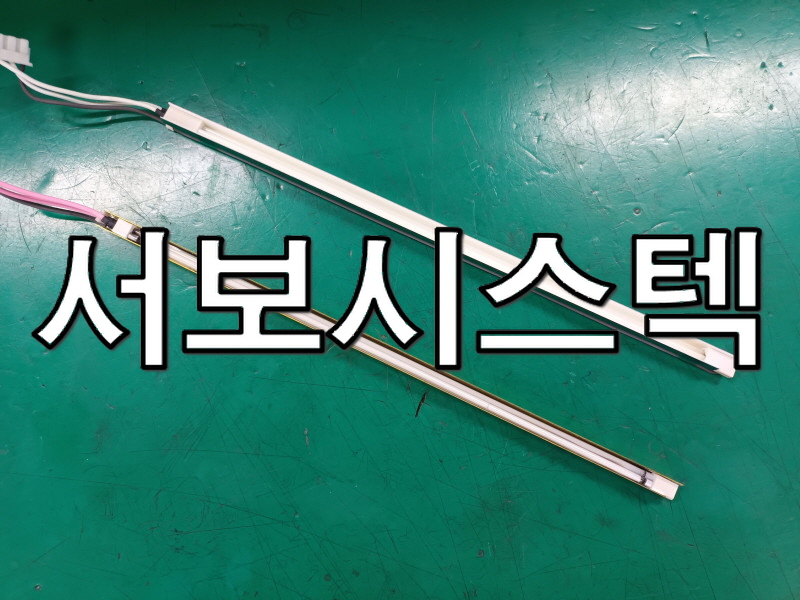

백라이트를 분해해 확인해 보니 버닝이 발생해 있었고, 컨버터에서도 불량 부품이 발견되어 해당 부품들을 모두 교체해 주었습니다. 또한 주기성 부품들은 전부 오버홀해 주었으며, 터치스크린과 보호필름 또한 신품으로 교체하였습니다.



제품 수리 완료



모든 작업을 마친 뒤 전원을 인가해 테스트해 보니 화면이 정상적으로 출력되고 모든 기능도 안정적으로 동작하는 것을 확인했습니다.









✅수리내역

• 화면 나오지 않는 문제➡️정밀 점검 결과: 백라이트 회로 불량🔎
• 버닝 발생, 컨버터 불량 부품 발견👀
• 불량 부품 교체 진행💫
• 주기성 부품들 오버홀
• 터치스크린과 보호필름 신품으로 교체💫
• 전원 인가 테스트









🤖 터치 테스트 영상 🤖























⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜

▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️



























➡️ 수리품 입고 현황

MDMU402S2V3



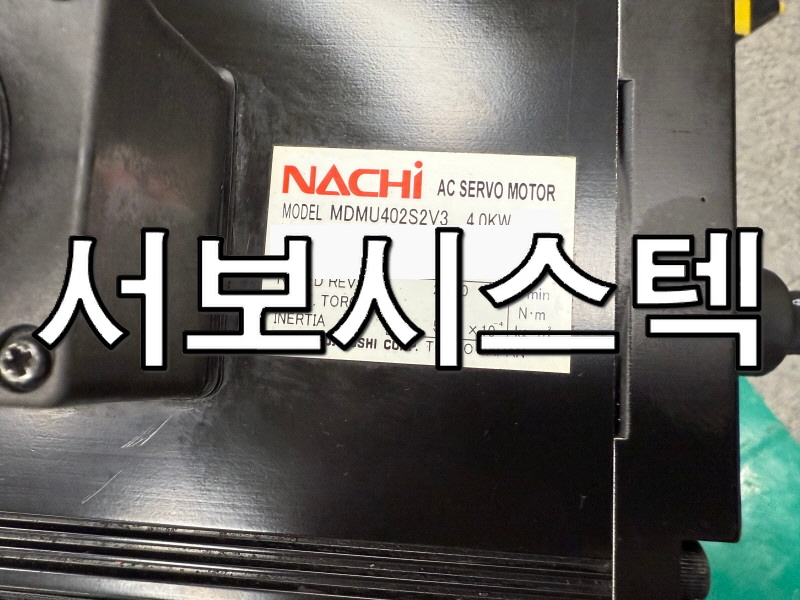

제가 수리한 모터는 나치(NACHI) AC 서보모터 MDMU402S2V3입니다.
이 모터는 산업 자동화 설비, 특히 로봇이나 정밀 이송 장치 등에 사용되는 모델입니다.



➡️ 브레이크



현장에서는 '모터 과열 및 출력 저하, 간헐적인 정지' 문제로 점검 의뢰되었습니다.

🔍정밀 점검 결과, 모터 내부 권선 절연 상태 저하➡️일부에서 합선(단락)이 발생했음을 확인✔
과열과 출력 저하 주된 원인



➡️ 엔코더



장기간 사용으로 인해 모터 내부에 슬러지가 침착되어 있었습니다
슬러지는 모터 원활한 회전을 방해하고 전반적인 효율 저하를 가속화하는 요인이었습니다.
모터 내부를 완전히 분해하여 침착된 모든 슬러지와 이물질을 전문 세정제를 사용하여 깨끗하게 클리닝했습니다. 🫧



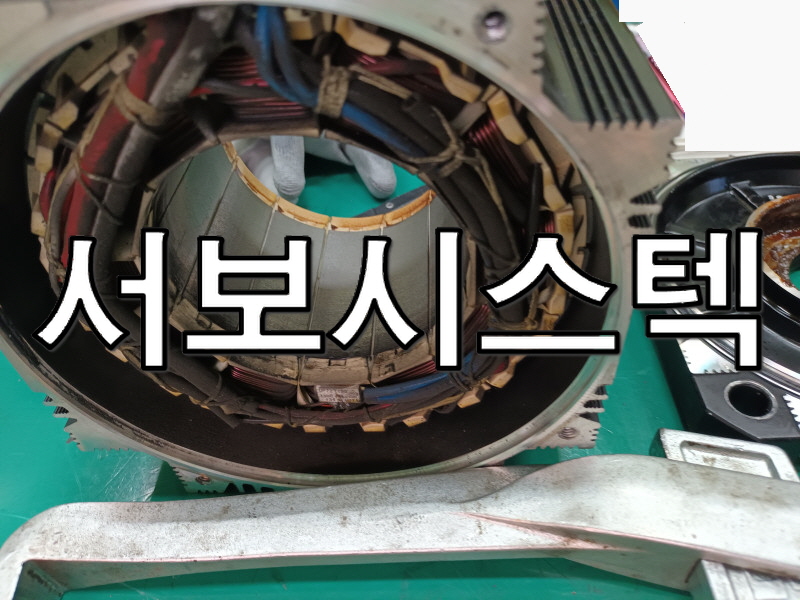

➡️ 스테이터, 권선



수리 작업에서는 절연 불량 및 합선이 발생한 권선부를 정밀 보수하거나 필요한 경우 재권선 작업을 통해 전기적 특성을 복원했습니다.



➡️ 로터

베어링



마모가 진행된 베어링도 새로운 정상품으로 교체하여 회전 효율과 안정성을 확보했습니다.
모든 부품을 제조사 사양에 맞춰 정밀하게 재조립했습니다.



➡️ 수리 완료 현황



수리 후 직접 모터를 구동해 본 결과, 과열 없이 안정적인 온도를 유지하며 출력도 정상적으로 발휘됨을 확인했습니다.  모터 움직임 또한 이전보다 훨씬 부드럽고 안정적이었습니다. 이로써 해당 모터 점검 및 수리를 마무리했습니다.









🔔점검 및 수리 내역

1. 모터 과열 및 출력 저하, 간헐적 정지 문제
2. 정밀 점검 결과: 내부 권선 절연 상태 저하➡️일부에서 합선(단락) 발생됨✅
3. 내부 슬러지 침착(장시간 사용 원인)💦
4. 슬러지, 이물질 전문 세정제 클리닝🫧
5. 권선부 정밀 보수 OR 재권선 작업
6. 마모된 베어링 정상품으로 교체💫
7. 재조립 및 테스트 진행🫶









🤖 제품 시운전 테스트 영상 🤖
