안녕하십니까!
오늘 수리 진행한 제품은 산업 현장에서 안정적인 전력 전달을 담당하는
BOSCH POWER CABLE 입니다.
모터와 직접 연결되어 고출력 전류를 공급하는 핵심 부품으로,
설비의 안정성과 직결되는 중요한 전원 케이블입니다.
🩶입고사진🩶
모터 측과 연결되는 커넥터 부위가 버닝으로 인해 소손된 상태로 확인되었습니다.
기존 손상된 커넥터를 제거한 후 신품 커넥터로 교체 작업을 진행했습니다.
이와 같은 커넥터 소손은 초기 단계에서 변색이나
미세한 탄 흔적으로 확인되는 경우가 많습니다.
조기 점검 및 교체를 진행하면 2차 손상과 설비 다운을 충분히 예방할 수 있습니다.
🩶커넥터 교체🩶
교체 후에는 절연 테스트를 실시하여 안전상 문제가 없는 상태 임을 확인했습니다.
또한 케이블 외관 및 단자부 전체를 클리닝해주었으며,
모터에 연결하여 시운전을 진행한 결과
이상 없이 부드럽게 정상 동작하는 것을 확인했습니다.
🩶수리완료🩶
이번 작업을 통해 커넥터 손상으로 인한 2차 고장 위험을 예방할 수 있었으며,
정기 점검과 예방 정비의 중요성을 다시 한번 확인할 수 있었습니다.
고전류 전원 케이블의 이상 징후 (변색, 탄 흔적, 발열 등)가 발견되면
조기 점검을 권장드립니다!!
💛🩷🩷💛🩷💛💛💛🩷🩷💛💛💛🩷💛💛💛🩷🩷
👇👇👇
2️⃣번째 수리품 있습니다~
#서보모터수리 #서보모터오버홀 #모터수리전문 #엔코더수리 #커넥터수리
◾SD-B2.025.030-00.000
◾SD-B2.045.030-00.000
◾SD-B3.070.030-00.000
◾SD-B3.100.030-00.000
안녕하세요😊
오늘 소개할 제품은 산업 현장에서 핵심 역할을 하는

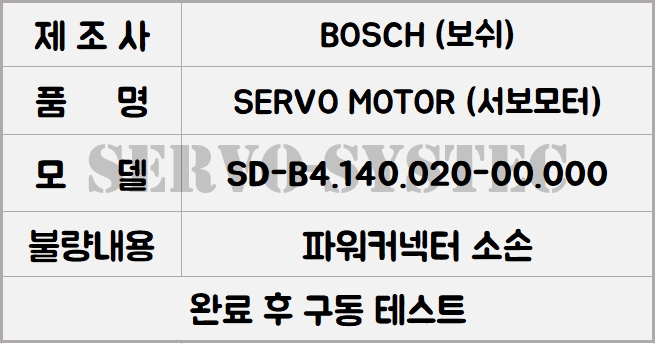

BOSCH SERVO MOTOR (SD-B4.140.020-00.000)입니다.
길쭉한 노브레이크 모터로, 정밀 제어 설비에서 위치와 속도를 안정적으로
제어하는 핵심 부품입니다.
정기적인 점검과 예방 정비가 특히 중요한 장비입니다.
➖➖➖➖➖➖➖➖➖
해당모델은 [스테이터 권선 소손, 엔코더 통신 오류,
그리고 베어링 마모로 인한 소음 및 진동] 등으로 수리입고되는 경우가 대부분 발생합니다
<입고사진>
이번 수리품 입고 후 점검을 진행해보니
파워 커넥터가 버닝으로 인해 심하게 소손된 상태였습니다.
산업용 정밀 모터는 작은 발열, 진동, 피드백 이상도 장비 전체 성능과 안전에 영향을 줄 수 있어
초기 이상 신호를 무시하면 2차 손상이 발생할 수 있습니다.
<커넥터 교체>
모터를 분해하여 내부를 추가로 확인한 결과,
스테이터 내부 코일에도 불량이 확인되어 재권선 작업을 진행했고,
파워 커넥터는 신품으로 교체해주었습니다.
또한 엔코더 역시 정상 동작❌하지 않아
정상품과 비교해보며 불량 부품을 찾아 교체해주고,
교체 후 엔코더 피드백이 정상적으로 출력되는 것을 확인했습니다.
<엔코더 교체>
전·후 베어링에서는 소음이 발생하고 있어
모두 신품 베어링으로 교체해주었습니다.
<수리완료>
모든 수리 완료 후 도색 작업까지 마무리하였으며,
시운전을 진행한 결과
소음 없이 부드럽게 정상 동작하는 것을 확인했습니다.
내부 점검과 시운전 과정에서 이상 징후가 없는 것을 최종 확인하여
안정적인 설비 운용이 가능합니다.
💛🩷🩷💛🩷💛💛💛🩷
