니켄 CNC202 로터리 테이블 정밀 점검 진단 완료 ㅣ 단종된 NSK 드라이버 EE0810C56-25 최상 컨디션으로 즉시 출고 가능 ㅣ 로봇 D 컨트롤러 전용 야스까와 서보팩 점검 완료

#NIKKIN로터리테이블점검
#분할대수리점검
#산업용로봇MCT수리
CNC202 LFA-T(A06B-0223-B000)



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍







테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=UID4P8UGmDM











🎀 점검품 입고 🎀

CNC202 LFA-T(A06B-0223-B000)



품명: NIKKEN CNC ROTARY TABLE(FANUC AC SERVO MOTOR)

모델: CNC202 LFA-T(A06B-0223-B000)

오늘은 CNC 가공 현장에서 4축 활용 핵심 장비인 니켄 CNC 로터리 테이블 CNC202 LFA-T 모델이 들어왔습니다 제품 안에 화낙 모터 Beta iS 4/4000 A06B-0223-B000 모델 제품이 탑재되어 있습니다🤗

NIKKEN 로터리 테이블
 📍독자적인 '스틸 온 스틸(Steel on Steel)' 방식 웜 시스템을 사용📍
   ➖일반적인 것보다 내마모성이 뛰어남
   ➖장기간 정밀도를 유지하며 높은 클램핑 토크
   ➖탑재되어 있는 화낙 모터 또한 소형 고출력 모델
          ➡️정밀 엔코더가 있어서 위치 제어 능력이 탁월합니다



니켄4축테이블점검,화낙서보모터점검,MCT분할대점검수리



로터리 테이블 인덱싱 시 소음이 발생되거나 브레이크 해제 불량, 모터 관련해서 절삭유 유입으로 인한 구동 불가나 엔코더 통신 오류 같은 문제들이 발생할 가능성이 있습니다 또한 로터리 테이블은 공작물 정밀한 회전과 분할을 담당하는 만큼, 작은 오차나 모터 이상이 전체 가공 품질에 직결됩니다. 그러므로 신속한 점검 및 수리가 중요합니다✨

화낙 모터를 우선 정밀 진단 진행하였는데 권선 저항 및 절연 상태 측정하여 전기적 건전성이 괜찮은지 확인했고 엔코더 신호 피드백도 체크를 하였으며 테이블 기구부 및 백래시, 브레이크 및 클램프 작동 테스트 또한 진행을 하였습니다





모든 점검 과정을 마친 NIKKEN CNC202 LFA-T 제품은 구동 컨디션이 좋은 것을 확인하였습니다✅

니켄뿐만 아니라 다양한 글로벌 브랜드 로터리 테이블과 FANUC, Mitsubishi 등 점검이 가능하니 장비 가공 중 발생하는 알람 코드나 구동 이상으로 고민 중이시라면 언제든 서보시스텍으로 문의해 주시기 바랍니다📞











🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹🔹

🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷













테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=_BebqBRk04s





#NSK중고서보드라이버점검
#메가토크모터드라이브
#산업용장비수리가능
EE0810C56-25









<입고>

EE0810C56-25,단종모델수리,자동화부품점검수리,NSK드라이버EE시리즈

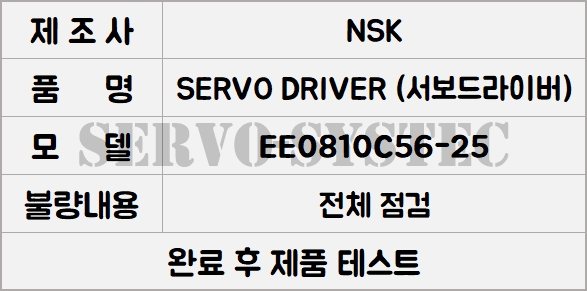

고정밀 제어가 필요한 생산 라인에서 핵심적인 역할을 하는 NSK SERVO DRIVER EE0810C56-25 제품이 들어왔습니다

📢NSK 메가토크 시리즈
🔹높은 토크와 정밀도로 정평이 나 있지만, 현재는 단종되었거나 수급이 어려운 모델들이 많아 현장에서 유지 보수에 애를 먹는 경우가 많습니다.💦

📢특징
📍강력한 유지 토크(고강성 제어), 고해상도 피드백 제어, 고속 응답성 구현
📍다이렉트 드라이브 최적화, 아날로그/펄스 혼용 제어

NSK 드라이버 제품들 발생될 수 있는 문제점들

➡️장기 사용으로 인한 전원 불량

➡️무리한 가감속이나 모터 절연 저하일 경우 E1 E2 알람 발생

➡️정밀도가 생명인 DD 모터에서 치명적인 모터 떨림 및 소음

➡️외부 노이즈나 과전압 유입 시 발생되는 통신 불량



<내부 분해>



그래서 이번 제품 또한 어디가 문제인지 알아보기 위해 단순 전원 인가 테스트뿐만 아니라, 실제 가동 환경을 고려하여 정밀 점검을 진행하게 되었습니다🔎



전해 콘덴서 같은 부품과 기판 상태, 전원부 또는 출력 안정적인 전압 공급 여부, 통신 상태 등을 진행하였고 특이 사항은 발견되지 않아서 정상으로 판단되었습니다

EE 시리즈 제품 필수 체크 사항✔

📢발열 관리가 중요✨

📍냉각 팬 상태를 확인해 내부 반도체 소자 수명을 늘리기

📍주변 온도를 잘 관리➡️이유: 여름철 고온 환경에서는 콘덴서 전해액 누액 주원인

📍단종된 모델이므로 정기적으로 파라미터를 백업

📍메가토크 모터는 전용 케이블을 사용하므로 케이블 굴곡 반경을 준수



그렇게 되면은 제품을 좀 더 유지 보수하여 설비를 잘 가동할 수 있을 것입니다👍





EE0810C56-25 모델 외에도 다양한 NSK 드라이버 및 모터 제품들 긴급하게 교체용 부품이 필요하시거나 기존 제품 수리 가능 여부가 궁금하신 분들은 언제든 서보시스텍으로 문의 바랍니다📞









💟💟💟💟💟💟💟

🔽🔽🔽🔽🔽🔽🔽











테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=zgoE8LmO8uU





#야스까와로봇D컨트롤러점검
#야스카와단종서보팩점검수리
#SGDM시리즈
SGDM-A3ADA









제품 점검 상태

SGDM-A3ADA, YASKAWA로봇D컨트롤러,야스까와서보드라이버수리점검,중고산업용장비점검,SGDM시리즈



야스카와(YASKAWA) 로봇 D 컨트롤러와 컨트롤러에 탑재되는 핵심 서보 드라이버  SGDM-A3ADA 3대가 저희한테 입고되었습니다🤗

야스카와 Σ-II(시그마 2) 시리즈 기반 제품
  ➖뛰어난 응답성과 정밀도로 수많은 자동화 현장에서 현역으로 활약
        ⚠BUT 현재는 단종되어 양질 중고 제품이나 수리된 제품을 찾기가 쉽지 않은 모델💦



야스카와(YASKAWA) ROBOT D CONTROLLER

(ERC, MRC, XRC, NX100, DX100, DX200)

➡️1990년대 중반부터 2000년대 초반까지 산업 현장을 누비던 전설적인 로봇 제어기

📍주로 ERC, MRC 시리즈 로봇과 함께 사용되었음📍

👉🏻현재는 단종되었지만 여전히 많은 중소규모 제조 라인에서 현역으로 가동 중임

📍특징: 컴팩트한 모듈형 구조, 다축 동기 제어 최적화, 강력한 내구성📍



야스까와 서보팩: 단상 3상 공용, 30W 대응 제품

📢특징

👉🏻로봇 D 컨트롤러 시스템과 완벽한 호환성, 고분해능 엔코더 지원

👉🏻오토 튜닝 기능을 통한 강력한 제어 성능 보유





⚠컨트롤러 주요 문제점⚠

📍내부 보드 콘덴서 전해액 누액이나 용량 감소가 빈번히 발생될 가능성 있음📍

👉🏻전원 불량이나 알람 발생 주원인이 되는 전해 콘덴서 노후화

👉🏻모터 구동 자체가 불가능해질 수 있는 IPM 손상

👉🏻팬 및 방열판 오염

👉🏻배터리 방전으로 인한 데이터 소실

그래서 이번 제품은 장기 사용으로 노후화되기 쉬운 전력 소자 및 콘덴서 체크, 파라메타 초기화 및 설정, 에러 로그 분석 같은 로봇 시스템에 즉시 투입이 가능한지를 위해서 정밀 점검을 시도하였고 이상이 없음을 확인했습니다





점검이 완료된 제품은 외관부터 내부 성능까지 꼼꼼하게 관리되어 노후된 장비 긴급 교체용으로 최적이므로 단종 모델 수급 불균형으로 인해  라인이 멈추는 불상사가 없도록 정기 점검과 관리가 필수적입니다✨
