PHASEMOTIONCONTROL피엠서보모터코일불량 PHASE MOTION CONTROL ULTRACT LOW INERTIA PM 3 SERVO MOTOR U30512.40.3S3

#ULTRACT모터수리





산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍











안녕하십니까.

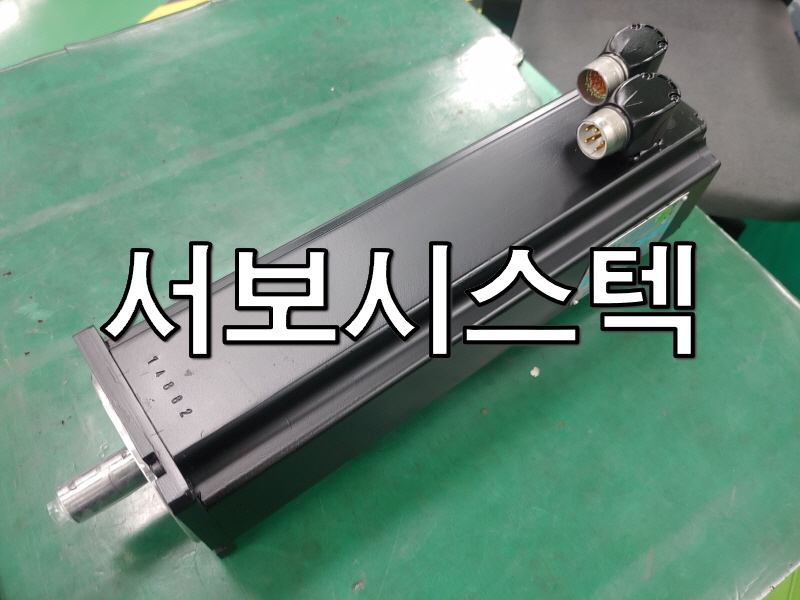

이번 수리한 모델은 PHASE MOTION CONTROL ULTRACT LOW INERTIA PM 3 SERVO MOTOR이며, 품번은 U30512.40.3S3입니다.

모터 사양은 정격 용량 2.22kW, 정격 전압 378V, 정격 전류 3.8A, 브레이크 DC 24V, 엔코더는 하이덴하인 타입입니다.

점검 시 엔코더와 브레이크에 문제가 있었습니다.









<입고,명판>









업체에서는 알람이 발생하며, 브레이크가 동작이 안 된다고 했습니다.

엔코더는 내부 슬러지 유입으로 인해 불량이 되었으며, 브레이크는 판 브레이크 타입이며 코일 불량이었습니다.

모터 내부에 유입된 슬러지 세척 완료했습니다.









<엔코더,브레이크,코일>









교체한 부품은 엔코더, 브레이크 코일, 베어링, 웨이브링, 오일씰 등이며



모터는 도색을 했습니다.









<출고>







구동 테스트를 해보니 잘 동작합니다.









🤖 구동 테스트 영상 🤖
