#서보앰프수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









제품 외관 상황

PY0A100H0R99P02



산요덴키 서보드라이버 특주 모델 PY0A100H0R99P02입니다.
장비 전원 투입 시 제어 전원 불량 알람 7이 발생하기 때문에 수리를 의뢰하셨다고 합니다.
전원 투입 후 대기 상태에서도 알람이 발생하는 것을 확인했습니다.✅



제품 내부 분해 상황



내부를 열어보니, 보드에 부식과 함께, 패턴 불량이 상당수 확인되었습니다
정상 제품과 비교하여 해당 회로를 복구 처리했고 전해 콘덴서, 저항, 다이오드, 코일, 라인 드라이버 같은 부품들도 점검 진행했습니다





영상은 모터를 통한 구동 테스트 영상입니다.







🔔문제점

1. 제어 전원 불량 알람 7
2. 보드 부식
3. 패턴 불량
4. 전해 콘덴서, 저항, 다이오드, 코일, 라인 드라이버 외 부품들 점검🔎







🤖 파워 테스트 영상 🤖





















⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜⬜

◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️◻️





















#섬탁엔코더수리









🎀 수리 제품 입고 🎀

LMA-90B-S185YA

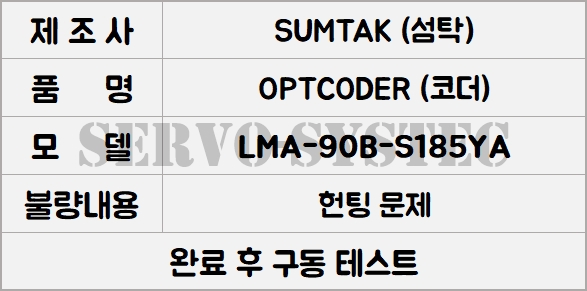

섬탁 메이커 광학식 펄스 리더 모듈 LMA-90B-S185YA입니다.

현장에서 장비 장착 시 헌팅 문제가 발생한다고 수리를 의뢰하셨습니다.





체크를 위해 계측기로 측정해서 천천히 한 바퀴를 돌릴 때  일정 부분에서 신호가 끊기는 문제를 확인할 수 있었습니다. 2대 모두 동일한 문제로, 기판 IC와 모듈 소자를 교체해서 수리를 진행했습니다.



🎀 수리 제품 분해 🎀



영상은 수리 후 테스트 영상입니다.
끊임없이 정상화되었습니다.





🤖 제품 오실로스코프 테스트 영상 🤖























◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽◽

▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️▫️























#TOKYO컨트롤러보드수리













TOKYO KEIKI 펌프 유량계 컨트롤러 보드
(TOKYO KEIKI PUMP CONTROLLER BOARD)

규격: EDAB-PQ-P-10













➡️ 입고 보드 겉모습

EDAB-PQ-P-10



출력 조절 불가능 문제로 수리 진행하게 되었습니다.
입출력 포트 위쪽으로 연결되는 ic와 기타 전원 회로 부품들이 대부분 불량으로 측정되었습니다.





국내에서 유통되는 재고 있는 물건들이어서 바로 진행할 수 있어 빠르게 처리되었습니다.





🤖 점검 및 수리 가능 영상 🤖
