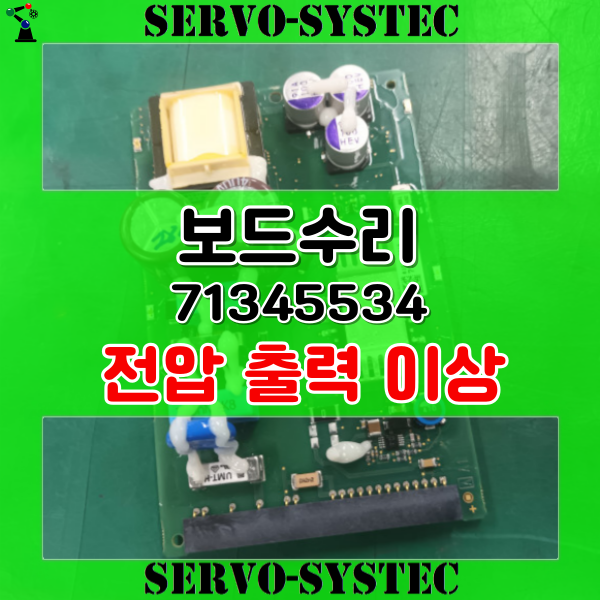

모델:ENDRESS+HAUSER BOARD
품번:71345534
최근 이 보드에서 전원 인가 시 시스템 동작 불능 또는 특정 채널의 전압 출력 이상으로 점검을 진행하였습니다
간헐적인 오작동이나 시스템 셧다운 현상도 관찰되었습니다 이 보드는 엔드레스 하우저 질량 유량계의 핵심 전원 공급 보드 또는 제어 로직 보드로 사용되는 것으로 확인됩니다
정밀 점검 결과 보드 내부의 주요 전원 회로 부품 열화 및 패턴 손상이 확인되었습니다
특히 전원 안정화를 담당하는 대용량 전해 콘덴서의 용량 저하가 심각했으며 과열로 인한 미세한 PCB 패턴 손상 또는 스루홀 접촉 불량이 발견되었습니다
이는 장시간 사용으로 인한 노화와 환경적인 요인으로 발생한 것으로 파악됩니다

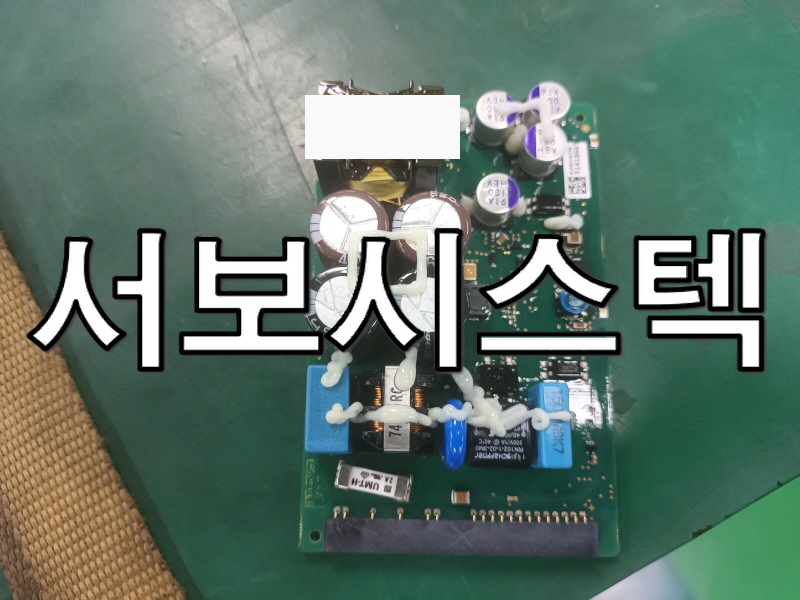

<입고상태>
수리 작업에서는 손상된 대용량 전해 콘덴서들을 모두 고품질 신품으로 교체하였습니다
미세하게 손상된 PCB 패턴을 복원하고 스루홀 연결부를 보강하여 전기적인 연속성을 확보했습니다
모든 소자들의 납땜 상태를 재점검하고 콜드 조인트나 크랙 부위를 리워크했습니다
보드 전체의 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율과 장기 신뢰성을 높였습니다
수리 후 정상적인 전원 인가 및 안정적인 전압 출력 상태를 확인하는 테스트를 완료하였습니다
<부품상태>
특정 채널의 전압 출력 정확도를 검증했으며 시스템의 안정적인 동작이 이루어짐을 최종 확인했습니다
🔍 부품 테스트 영상 🔍
🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽
🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽
모델:ENDRESS+HAUSER BOARD
품번:71418669
최근 이 보드에서 연결된 유량계의 전원 공급 불안정 또는 측정값 출력 이상으로 점검을 진행하였습니다
유량계가 전원이 켜지지 않거나 데이터를 전송하지 못하고 간헐적으로 오작동하는 현상이 관찰되었습니다 이 보드는 엔드레스 하우저 유량계의 핵심 전력 카드 역할을 수행합니다
정밀 점검 결과 보드 내부의 주 제어 프로세서 및 데이터 통신 회로 손상이 확인되었습니다
특히 유량계 센서에서 전송되는 미세 신호를 처리하는 아날로그 디지털 컨버터 부품이나 유량계 데이터를 외부로 전송하는 통신 IC가 열화되거나 불량이 발생한 것이 주된 원인이었습니다
<입고>
이로 인해 유량계의 정확한 측정값 확보 및 안정적인 데이터 전송이 불가능했던 것으로 파악되었습니다
수리 작업에서는 손상된 주 제어 프로세서 또는 데이터 통신 IC를 신품으로 교체하고 관련 아날로그 디지털 컨버터 및 신호 처리 회로의 문제 소자들을 정밀 진단하여 교체하였습니다
보드 전반의 납땜 상태를 재확인하고 미세 크랙 발생 가능성이 있는 부위를 보강했습니다 보드 내부 전체를 깨끗하게 클리닝하여 열 관리 효율과 장기 신뢰성을 높였습니다
수리 후 정상적인 전원 인가 및 유량계와의 안정적인 통신을 확인하는 테스트를 완료하였습니다
<부품>
실제 유량계에 연결하여 정확한 측정값 출력을 검증했으며 시스템과의 데이터 전송이 오류 없이 이루어짐을 최종 확인했습니다
💚 부품 테스트 영상 💚
