CONTROL TECHNIQUES 서보모터 수리: 115UME200CACAA 엔코더 및 하우징 복원 후기

#샤프트흔들림 #모터피드백오류#115UME200CACAA #엔코더교체



▪️115UME300CACAA ▪️115UME300BACAA ▪️115UME400CACAA ▪️075UME200CACAA ▪️075UME300CACAA











서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍







---

안녕하세요.

오늘은 영국 CONTROL TECHNIQUES (컨트롤 테크닉스)사

의 BRUSHLESS AC SERVOMOTOR (모델명: 115UME200CACAA)

수리 사례를 공유해 드립니다.



해당 모델은 정격 전압 147V, 전류 2.4A, 2000rpm 사양의 정밀 모터로,

입고 당시 구동 시 샤프트 흔들림과 함께 엔코더 피드백 불량이 나타나고 있었습니다.


◻️입고사진 l 명판◻️

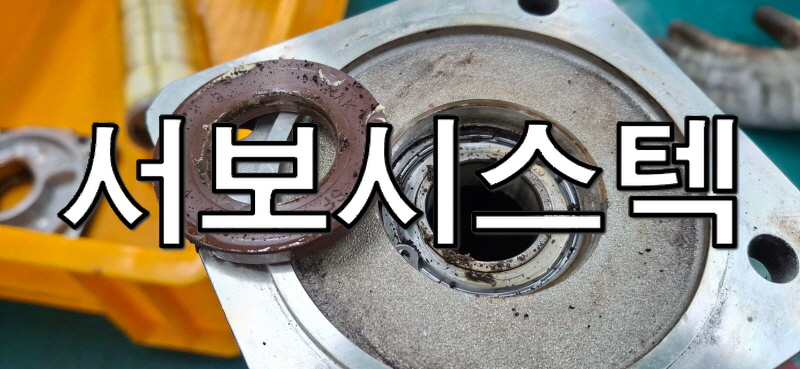

정밀 분해 점검 결과, ❇️가장 큰 원인은 [베어링 하우징의 마모] 였습니다.

하우징이 마모되면서 발생한 미세한 금속 이물질들이 내부로 비산되었고



이것이 정밀 부품인 엔코더 (Encoder) 내부로 침투하여

피드백 불량을 일으킨 것으로 판단되었습니다.

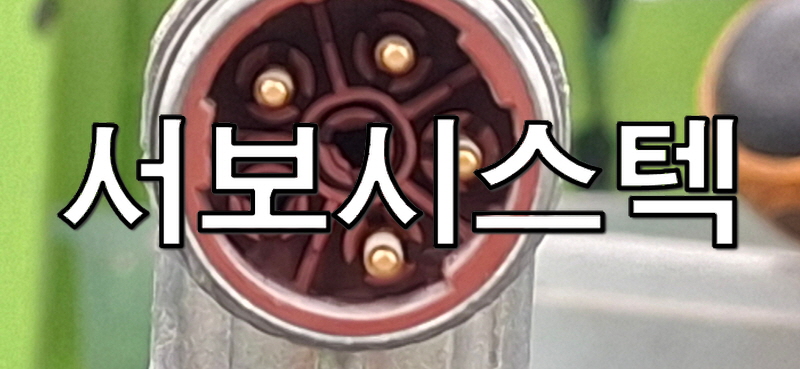

◻️커넥터◻️

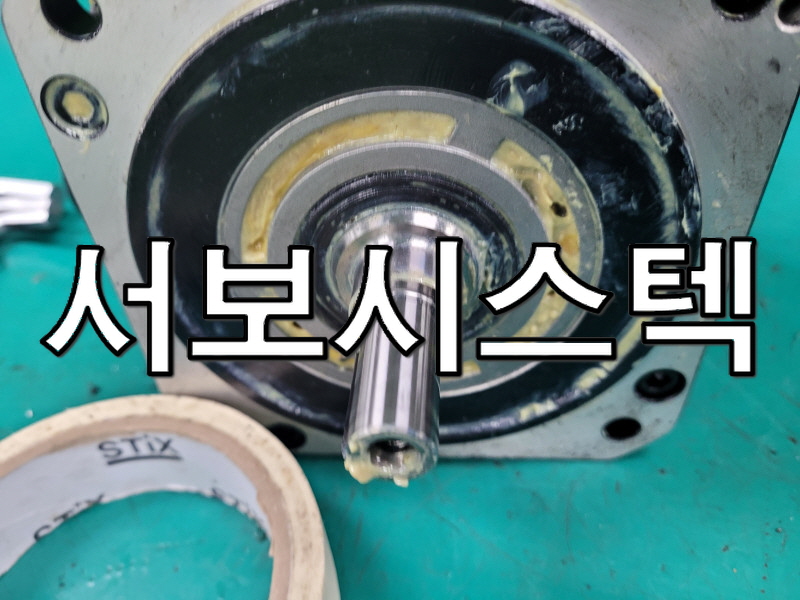

샤프트의 흔들림 역시 지지부의 마모로 인한 유격 때문이었습니다.

우선 내부 오염 물질을 철저히 세척💦💦 한 뒤,

[전후 플랜지, 베어링, 웨이브링]을 신품으로 교체하여 구동부의 견고함을 되찾았습니다.

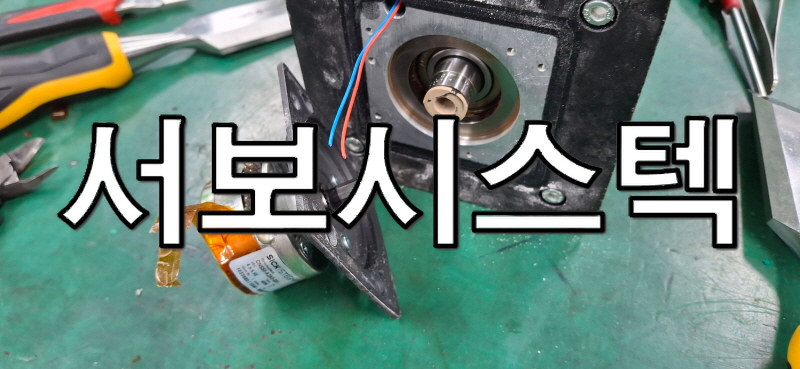

◻️엔코더 , 베어링하우징◻️





또한, 손상된 엔코더를 새 제품으로 교체하고

정밀한 영점 세팅을 통해 신호의 정확도를 확보했습니다.



◻️수리완료◻️





재조립 후 전용 테스트 장비를 통해 구동 테스트를 해보니

이전의 진동과 흔들림은 완벽히 사라졌으며

매우 안정적인 피드백 신호와 출력을 보여주었습니다!!



🩷감사합니다🩷



➖➖➖➖➖➖➖➖➖➖➖





테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/ovdmo6rz0PY

➖➖➖➖➖➖➖➖➖➖➖



🩷🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷🩷

🩷🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷 🩷🩷







⬇️⬇️⬇️⬇️⬇️



2번째 수리품있습니다~











#DAIHEN #SANYODENKI #모터진동해결 #P60B시리즈 #모터오버홀

▪️P60B04010DXS00 ▪️P60B06020DXS00
▪️P60B13075DBXC1 ▪️P60B13100DBPD1



---

안녕하세요😊 오늘은~

다이헨(DAIHEN)과 산요덴키(SANYO DENKI)의 기술력이 집약된!!

AC SERVO MOTOR (모델명: W-L01496C  P60B13075DBPD1)

수리 사례를 소개해 드립니다.



0.75kW급 고성능 모델인 만큼 정밀한 진단이 필수였던 작업이었습니다..

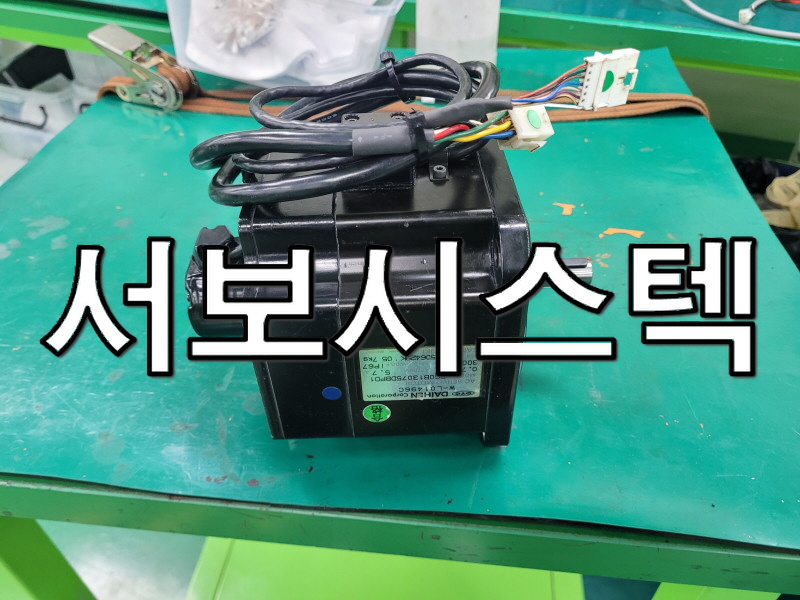

◻️입고사진◻️





점검 결과, 모터 가동 중 [진동,소음이 발생]하며 [정상 회전에 문제]가 있었고,

내부 베어링 마모 및 권선 상태 악화가 주요 문제로 확인되었습니다.

또한 장기간 운전으로 인해 내부 청결 상태가 불량해지면서 권선의 절연 상태까지 악화되어



자칫 모터 소손으로 이어질 수 있는 위험한 상황이었습니다😭😭

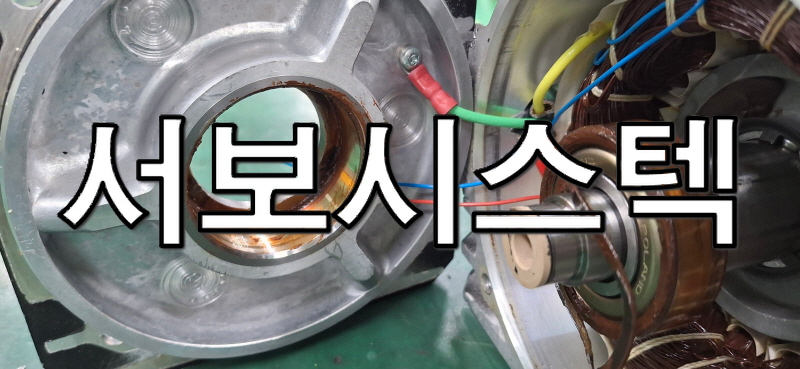

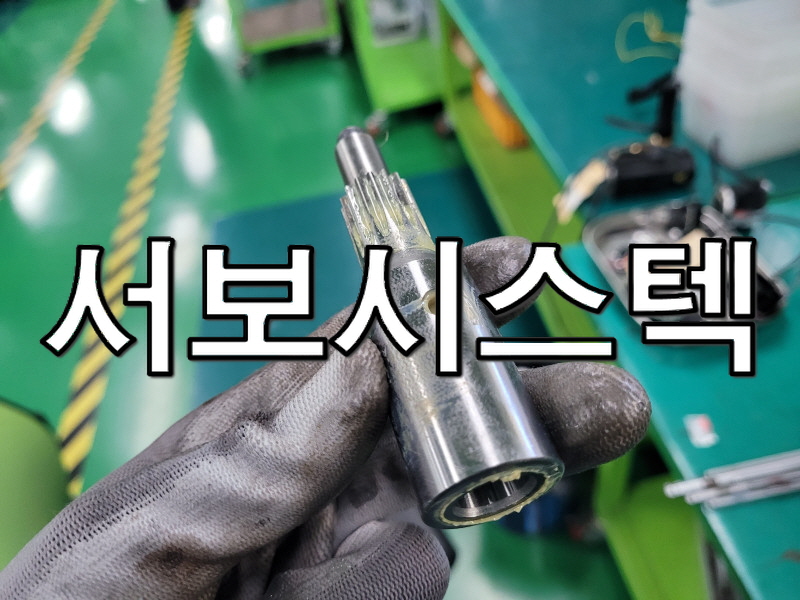

◻️로터 , 샤프트◻️





본격적인 수리 과정에서는 손상된 베어링과 노후된 권선 절연을

정품 및 정밀 절연 처리로 교체 및 보수했고,

모터 내부를 철저히 세척하여 오염물질을 제거했습니다.

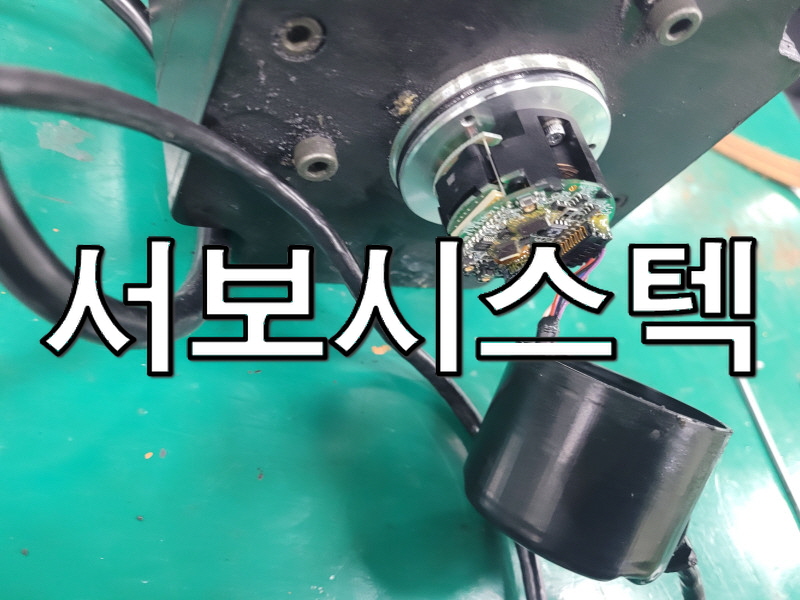

◻️엔코더◻️





재조립 후 전용 테스트 장비로 성능 점검을 진행해 진동 없이 부드러운 회전과

정격 출력을 복원했음을 확인했습니다.

모터가 정상 작동하여 장비에 안정적인 동력을 공급함을 검증하며

수리를 성공적으로 완료했습니다.







◻️수리완료◻️







저희는 단순한 부품 교체를 넘어,

장비가 현장에서 다시 안정적인 동력을 공급할 수 있도록 철저한 검증 과정을 거칩니다.

서보 모터의 고장으로 공정 라인에 차질이 생기셨다면,

고민하지 마시고 신속하고 정확한 수리 서비스를 경험해 보세요!!

소중한 산업 자산을 [새것처럼 복구] 해 드리겠습니다!!😊😊


🩷감사합니다🩷





▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️



테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/cc-bbQanEr4







▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️
