[희귀 단종모델 수리] DYNAX 서보 드라이버 MSS203A2VDE 과전류 알람 해결 || 생산 라인 멈춤 해결! MSSP043D1AD 서보 드라이버 정밀 오버홀 및 정상 복구

#다이낙스 #MSS203A2VDE #서보드라이버수리
#단종모델수리 #과전류알람 #서보수리전문

▪️MSS103A2VDE ▪️MSS203A2VDE ▪️MSS403A2VDE







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









MSS203A2VDE

---

안녕하세용

오늘은 바로!! 시중에서 흔히 볼 수 없는 DYNAX(다이낙스)의

AC 서보 드라이버, [MSS203A2VDE] 모델이 입고되었습니다😲😲



현재는 단종되어 신품 구하기가 하늘의 별💫 따기만큼 어려운 기종이지만,

저희에겐 해결 방법이 있었습니다!



그래서 오늘은!! 부품 수급부터 정밀 회로 분석까지,

긴박했던 DYNAX 드라이버 수리 과정을 공개합니다~~

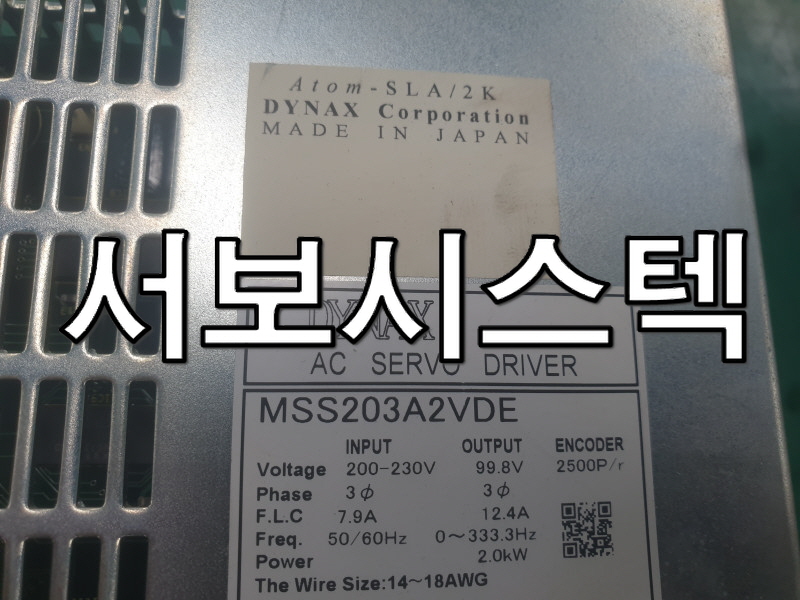

◻️입고사진, 명판◻️





해당제품은 현장에서 과전류 알람이 지속적으로 발생하여 수리를 의뢰하셨습니다.

내부 부품체크를 진행해 확인된 결과 드라이버 출력모듈 상단의 회로쪽에서

부품불량이 확인되었습니다.



◻️내부보드사진◻️





다행히 저희 네트워크를 통해 국내에서 즉시 수급 가능한 소자임을 확인했습니다.

부품 확보 후 신속하게 교체 작업을 진행하여 수리 기간을 대폭 단축할 수 있었습니다!!





아쉽게도 단독 입고된 모델이라 실제 구동 테스트 영상은 촬영하지 못했지만,

교체 후 내부 회로 테스트와 신호 파형 분석을 통해 완벽한 복구를 확인했습니다~~

◻️수리완료◻️





현장에서 갑자기 발생한 과전류 알람, 확인해보니 이미 단종된 모델이라 막막하셨나요❓

『내부 부품 체크부터 신호 파형 분석까지, 단독 입고 모델도 문제없습니다.

풍부한 수리 데이터와 신속한 부품 수급망으로 멈춰선 공정을 다시 돌려드립니다.

🎈단종 모델 수리🎈, 포기하기 전에 ☎️문의☎️하세요! 』



➖➖➖➖➖➖➖➖➖➖
✨ 핵심 요약✨
📍 불량현상: 과전류 알람 지속 발생
📍 원인: 출력 모듈 상단 회로 부품 불량
📍 해결: 국내 부품 네트워크 활용 즉시 교체 + 회로 테스트 & 파형 분석 완료!
➖➖➖➖➖➖➖➖➖➖









🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷

🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷











#서보드라이버수리 #IGBT교체 #콘덴서교체 #서보오버홀 #생산라인복구

▪️MSSP013D1AD ▪️MSSP023D1AD ▪️MSSP073D1AD
▪️MSSP103D1AD ▪️MSSP153D1AD



MSSP043D1AD

2번째 수리품입니다!



최근 이 서보 드라이버는 전원 인가 시 동작 불능과 함께 알람이 발생하며

모터 제어 신호에 이상이 생긴

DYNAX(다이낙스) AC 서보 드라이버 [MSSP043D1AD] 모델이 입고되었습니다.

현장에서 드라이버가 모터를 안정적으로 구동하지 못해

생산 라인 가동에 큰 지장이 있었던 긴박한 상황이었습니다!!

◻️입고사진◻️





정밀 점검 결과, 내부 전력 변환 회로의 IGBT 모듈이 손상되어 정상적인 전력 공급이

어려운 상태였으며, 메인 평활 콘덴서의 용량 저하도 함께 확인되었습니다.


이로 인해 DC 전압 리플이 증가하여 출력 전류가 불안정해졌고,

드라이버의 제어 회로 또한 간헐적 오류를 일으켰습니다.

◻️내부보드사진◻️



IGBT 모듈 교체

수리 작업에서는 손상된 IGBT 모듈을 고품질 신품으로 교체하고,

평활 콘덴서를 모두 교체하여 전력 안정성을 회복시켰습니다.





또 내부 회로 보드의 납땜 부위를 재점검하고 보수하여 전기적 연속성을 확보했으며,

먼지와 이물질을 제거하여 열 방출 효율⬆️을 높였습니다.



◻️수리완료◻️





수리 완료 후 전원을 인가하자 내부 자동 진단 기능이 정상 작동함을 확인했습니다.

이후 모터와 연결하여 무부하 및 부하 조건 테스트를 거쳐 안정적인 동작과

정밀한 제어 신호 유지를 최종 검증하며 💫성공적으로 수리💫를 마쳤습니다!!





➖➖➖➖➖➖➖➖➖➖
✨ 핵심 요약✨
📍 불량현상 : 전원 인가 시 동작 불능 및 제어 신호 이상 알람 발생
📍 원인: IGBT 모듈 손상 및 메인 평활 콘덴서 용량 저하로 인한 전력 불안정
📍 해결: 고품질 신품 IGBT·콘덴서 교체 및 회로 보드 정밀 보수 완료!
➖➖➖➖➖➖➖➖➖➖





▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️▪️
