[서보드라이브 수리] SMF66I-101-01-00 모터 소음·슬러지 제거 및 정상 출고 완료 | [유압펌프 수리] 스미토모 내부 기어펌프 QT32-10-A 오버홀 및 샤프트 정밀 가공



#구미서보수리 #모터소음수리 #SMF66I
SMF66I-050-01-00, SMF66I-075-01-00, SMF66I-100-01-00, SMF66I-101-01-00, SMF66I-150-01-00







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍







테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/D1S7ZDauWoY



















품명: SERVO-DRIVE AC SERVO MOTOR
규격: SMF66I-101-01-00





안녕하세요.
산업 자동화 장비 및 로봇 수리 전문 기업입니다.
오늘은 이탈리아의 고성능 서보 시스템인 SERVO-DRIVE AC SERVO MOTOR 수리 사례를 소개해 드립니다.
입고된 모델은 SMF66I-101-01-00으로, 가동 시 발생하는 날카로운 소음 때문에 저희 쪽으로 긴급 점검을 의뢰해 주셨습니다.
고가의 외산 모터인 만큼 정밀한 분해와 세척 과정이 필수적인데요.
어떤 과정을 통해 컨디션을 회복했는지 확인해 보시죠.📝







▪️서보모터 수리했어요

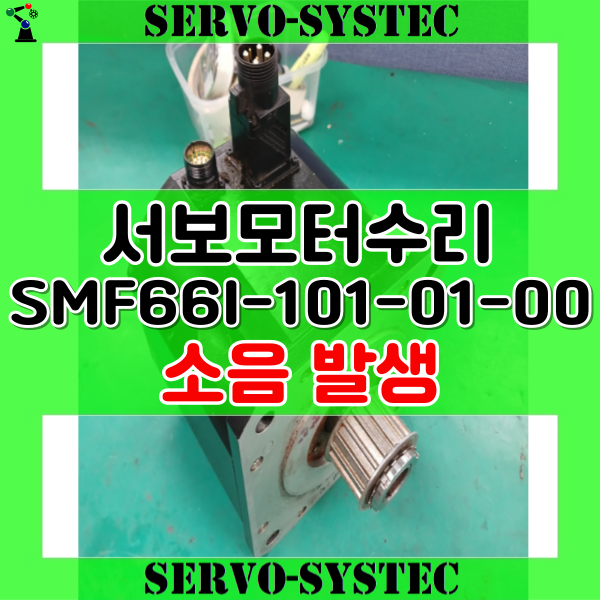

SMF66I-101-01-00



이번에 수리한 모델은 SERVO-DRIVE AC SERVO MOTOR,
품번은 SMF66I-101-01-00 입니다.
입고 후 점검해 보니 모터 작동 시 비정상적인 소음이 발생하고 있었습니다.
확인 결과, 모터 내부에 쌓인 슬러지와 베어링 불량 현상이 관찰되었습니다.💦💦

서보 모터 내부의 슬러지는 베어링의 수명을 단축시킬 뿐만 아니라, 회전체의 밸런스를 무너뜨려 소음과 진동의 주원인이 됩니다.
이를 방치할 경우 권선 손상으로 이어질 수 있어 즉각적인 오버홀(Overhaul)이 필요한 상태였습니다.





우선 모터를 완전히 분해하여 내부 클리닝을 진행했습니다.
특히 엔코더 역할을 하는 레졸버(Resolver) 내부에 슬러지가 유입된 것이 확인되었습니다.



▶▶▶

레졸버는 미세한 오염에도 신호 오류를 일으킬 수 있는 민감한 부품입니다.
다행히 정밀 점검 결과 소자는 정상으로 확인되었으며, 전용 세척제를 이용한 정밀 클리닝 후 파형 테스트를 거쳐 완벽한 작동 상태를 확보했습니다.





소음의 직접적인 원인이었던 마모된 베어링은 내구성이 검증된 정품 베어링으로 교체하였습니다.
이후 내부 세척이 완료된 부품들을 정밀하게 조립하여 신품 수준의 정숙함을 되찾았습니다.
조립을 마친 후 구동 테스트를 진행한 결과, 소음 없이 정상적으로 작동하는 것을 확인했습니다.
수리가 완료된 모터는 안전하게 포장하여 고객사로 신속히 출고되었습니다.







저희는 외산 모터의 특수 사양을 정확히 파악하여 전문적인 수리 서비스를 제공하고 있습니다.
소음, 진동, 알람 발생 등으로 생산 라인에 차질이 생기셨다면 언제든 문의해 주세요.
신속하고 정확한 진단으로 귀사의 소중한 장비를 지켜드리겠습니다.
아래에 다음 포스팅도 있습니다. 감사합니다.

💟💟💟💟💟





















---























#스미토모 #유압펌프수리 #QT3210A
QT22-4-A, QT22-5-A, QT22-6.3-A, QT22-8-A, QT32-10-A, QT32-12.5-A, QT32-16-A, QT42-20-A







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍







테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/6LgZhQXcYsY



















품명: SUMITOMO INTERNAL GEAR PUMP
규격: QT32-10-A





안녕하세요.
늘은 정밀한 압력 제어가 필요한 유압 설비의 심장, 스미토모(SUMITOMO) INTERNAL GEAR PUMP 수리 사례를 소개해 드립니다.
입고된 모델은 QT32-10-A로, 현장에서 오일 누유와 함께 펌프 구동이 원활하지 않아 긴급하게 점검을 의뢰해 주셨습니다.
고압 대응 모델인 만큼 미세한 마모도 성능에 큰 영향을 미치는데요.
어떤 정밀 수리 과정이 진행되었는지 함께 보시죠..✏️







▫️QT32-10-A 기어펌프 수리전



이번 수리한 모델은 SUMITOMO INTERNAL GEAR PUMP이며, 품번은 QT32-10-A입니다.
펌프 사양은 QT 시리즈, 2단 가압 방식(고압 대응), 압출량 - 회전당 10cm³/rev, 최고 압력 15.7MPa입니다.



입고 시 오일이 새어 나오며, 점검 시 샤프트 회전 불량입니다.

내부 샤프트 키홈과 기어가 마모된 상태였습니다.
오일 누유와 샤프트 회전 불량은 단순히 실(Seal)의 문제만이 아니라, 내부 부품의 마모로 인한 유격 발생이 원인일 때가 많습니다.





▫️QT32-10-A 기어펌프 수리진행



점검 결과 내부 샤프트 키홈과 기어의 마모가 심각하여 동력 전달이 불안정한 상태였습니다.

세척 후 베어링 교체하고 샤프트 가공했습니다.





마모된 샤프트는 정밀 가공을 통해 최적의 공차를 확보하였고, 회전체의 안정성을 보장하기 위해 고성능 정품 베어링으로 교체했습니다.
2단 가압 방식의 특성을 고려하여 내부 기어와의 밀착도를 높이는 데 집중했습니다.
테스트 정상이었습니다.





유압 부품은 미세한 이물질에도 성능이 저하될 수 있습니다.
전용 세척제로 내부 슬러지를 완벽히 제거한 후 정밀하게 조립하여 고압 환경에서도 안정적인 출력이 나오도록 조치했습니다.😁😁







▫️QT32-10-A 기어펌프 수리후

QT32-10-A



이번 QT32-10-A 유압펌프 수리는 샤프트 가공과 베어링 교체를 통해 오일 누유와 회전 소음을 모두 해결하며 성공적으로 마무리되었습니다.
스미토모 QT 시리즈는 내구성이 좋지만, 최고 압력 15.7MPa를 견뎌야 하는 만큼 전문가의 손길이 필수적입니다.
유압 펌프의 압력 저하나 소음, 누유 문제로 고민 중이시라면 언제든 문의해 주세요.
풍부한 노하우와 정밀한 기술력으로 장비의 수명을 연장해 드리겠습니다.



🔽🔽🔽🔽🔽
