ADE350 로보트 컨트롤러 보드 과전류 알람 완벽 해결 l 브랜슨 초음파 용착기 2000 시리즈 전원 부품 불량 정밀 세척 l EVERLIN 감속기 점검 MF 시리즈 고토크 복원과 윤활 시스템 재충전

#ADE350로봇컨트롤러보드수리
#과전류알람수리                   #산업용보드수리
021339-01,021339-02,021339-03

021339-04, 021339-05, 021339-001

021339-002, 021339-003



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍







테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=5ze8quVfTVI











<수리품 입고 상황>

ADE350로봇컨트롤러보드수리,과전류알람수리,산업용보드수리,모터드라이버IC교체,ADE보드수리,로보트컨트롤러수리

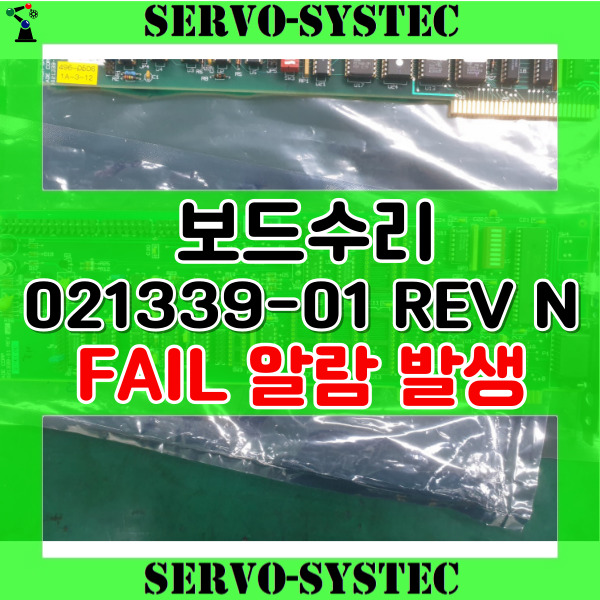

ADE350 로봇 컨트롤러 내부에 탑재되는 서보 드라이버 모듈 보드 021339-01 REV N입니다.
장비 장착 시 FAIL 알람 발생으로 수리를 진행하게 되었습니다.

정확한 진단을 위해 먼저 들어와서 수리 중이던 호환 장비에 장착해서 구동 테스트를 진행하니, 전원 투입 후 얼마나지 않아서 과전류 알람 관련으로 불량이 확인되었습니다.

이는 회로 내 파워 소자나 신호 증폭 단계에서 심각한 병목 또는 쇼트 현상이 발생했음을 시사합니다.



021339-01, 021339-02, 021339-03, 021339-04, 021339-05, 021339-001, 021339-002, 021339-003 021339-01 REV N



🔎회로 분석 결과 보드 내 전류 제어 및 신호 증폭을 담당하는 증폭기 IC와 모터 드라이버 IC 류가 문제로 측정되어서 안정적인 구동과 재발 방지를 위해 전량 교체 진행했습니다.💫





영상은 수리 후 구동 테스트 영상입니다. 정상적으로 구동 성공했습니다.‼️

021339-01, 021339-02, 021339-03, 021339-04, 021339-05, 021339-001, 021339-002, 021339-003 저용량부터 고용량 모듈까지, 동일한 과전류 알람이나 통신 불량, 전원 불량 문제를 겪고 계시다면 언제든 서보시스텍으로 문의해 주시기 바랍니다.📞











💟💟💟💟💟💟💟

🔽🔽🔽🔽🔽🔽🔽













테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=cdt3PvdL-Fc





#브랜슨초음파용착기수리
#고주파노이즈               #용착기산업용보드수리
101-132-364, 101-132-363, 101-132-362

101-132-361, 101-132-365, 101-132-366

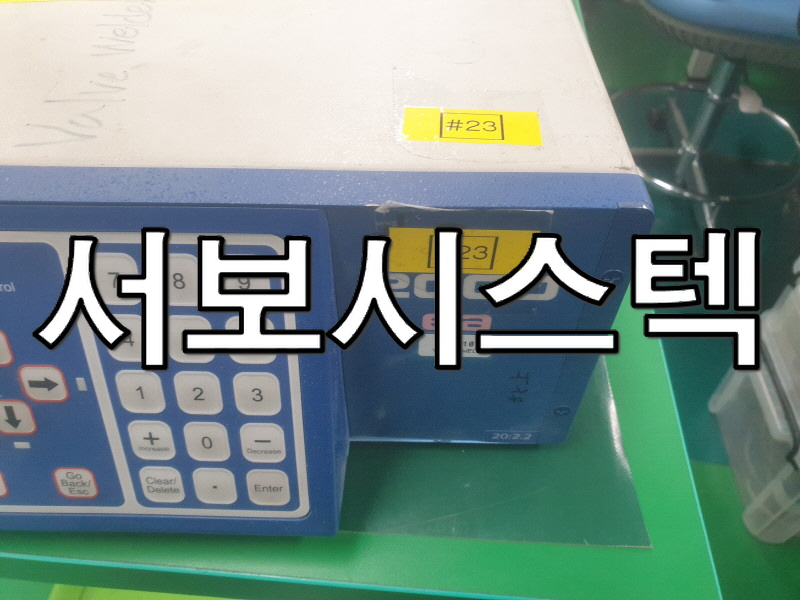

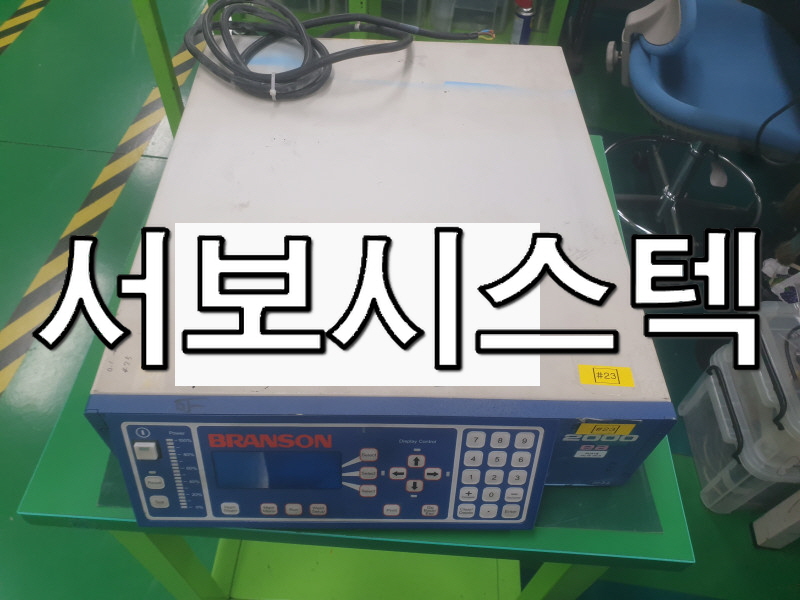

제품 입고

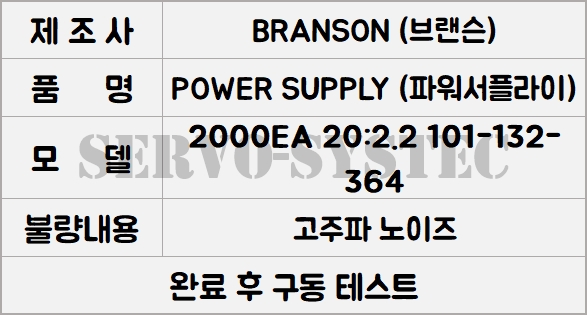

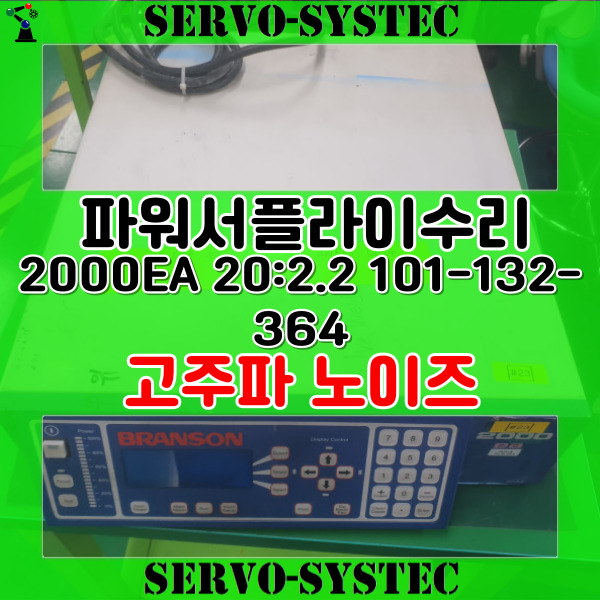

2000EA 20:2.2 101-132-364 101-132-364, 101-132-363, 101-132-362, 101-132-361, 101-132-365, 101-132-366



초음파 용착 장비에서 파워 서플라이는 안정적인 주파수 출력과 에너지를 공급하는 가장 중요한 유닛입니다

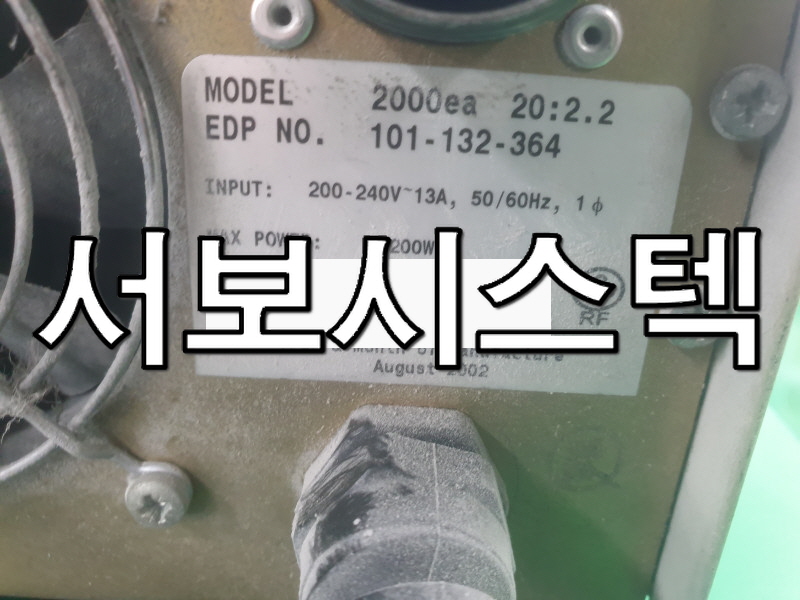

이번에 소개해 드릴 건 BRANSON 파워 서플라이 모듈 2000EA 20:2.2 101-132-364 부품 불량 수리입니다. 전원 테스트를 진행하기 위해 전원을 투입했을 때 내부에 고주파 노이즈만 들리고 전원이 켜질 기미가 보이지 않았습니다.



브랜슨초음파용착기수리,고주파노이즈,용착기산업용보드수리,전원불량수리,BRANSON파워서플라이수리,브랜슨2000시리즈

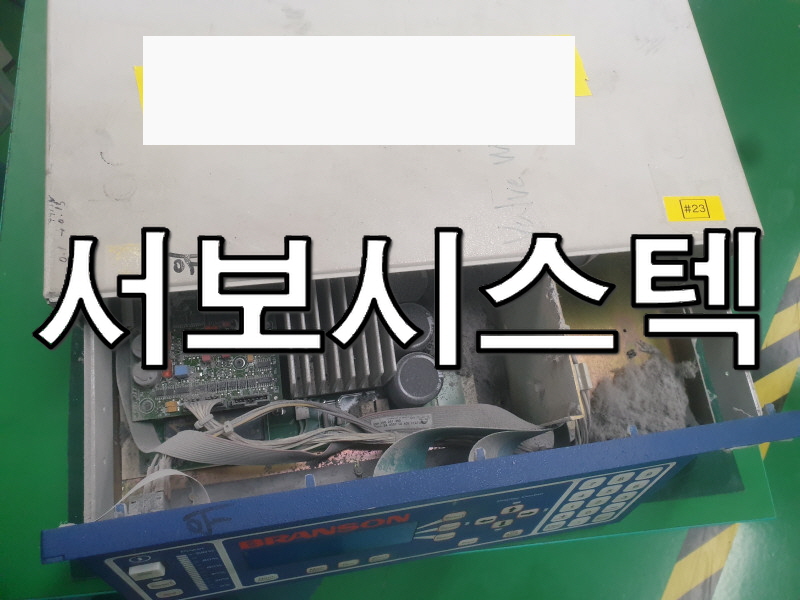

상태가 이상하여 내부를 열어보니 상상이상으로 먼지가 꽉 들어찬 상태였습니다. 산업 현장에서 먼지 또는 분진은 습기와 결합할 경우 전도성을 띠게 되어 회로 단락(Short) 직접적인 원인이 됩니다. 실제로 전원 회로 쪽엔 그을음이 좀 있고 보드 하단에도 먼지로 빽빽하게 들어차 있었습니다.

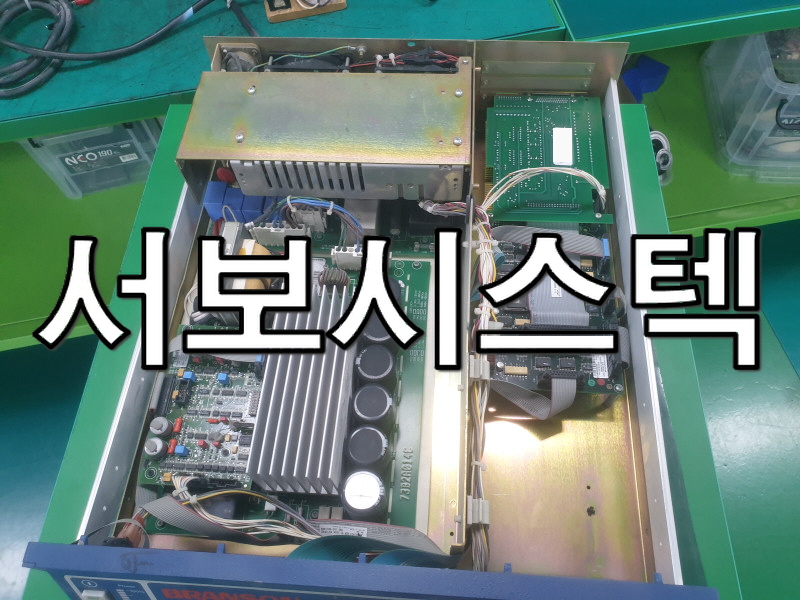

제품 내부 분해



내부를 세척 진행하고 손상 확인되는 보드 부품들을 전부 교체 진행했습니다. 영상은 수리 후 전원 테스트 영상입니다.

BRANSON 2.2kW 모델 101-132-364, 101-132-363, 101-132-362, 101-132-361, 101-132-365, 101-132-366들이 있으며 이런 초음파 장비는 내부 열 방출이 중요하므로 주기적인 클리닝만으로도 고장을 크게 줄일 수 있습니다







✅문제점 및 점검내역

• 고주파 노이즈만 들림, 전원 안 켜짐❌
• 전원 회로 쪽 그을음 있음🕳
• 내부와 제품 하단 먼지로 꽉 들어찬 상태⚠
• 내부 세척 진행🫧
• 손상된 보드 부품들 교체💫











🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶

🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷🔷













테스트 영상이 궁금하시다면❗

👇👇👇



https://www.youtube.com/watch?v=hp8AOuWwP-o





#에버린MF시리즈감속기수리     #기어정비

#축정렬수리                              #구리스교체
MF300L1, MF070L1, MF090L1, MF120L1

MF150L1, MF180L1, MF220L1

MF250L1, MF300L2









🎀 입고품 외관 상황 🎀

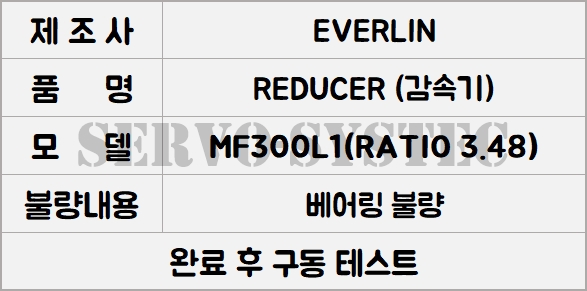

MF300L1(RATIO 3.48) MF300L1, MF070L1, MF090L1, MF120L1, MF150L1, MF180L1, MF220L1, MF250L1, MF300L2



이번에 점검 및 수리한 장비는 EVERLIN SPEED REDUCER MF300L1(RATIO 3.48)입니다.

이 감속기는 고속 회전력을 저속 및 고토크로 변환하는 핵심 부품으로, 높은 신뢰성을 바탕으로 다양한 산업 자동화 설비에 널리 사용되지만 가혹한 구동 환경에서 장기간 사용 시 내부 마모와 윤활 불량으로 인한 정밀도 저하가 발생할 수 있습니다.



🎀 입고품 내부 상황 🎀



점검 결과 구리스가 노화되어 윤활이 부족했고 베어링 불량으로 소음과 진동이 발생했으며, 동력을 전달하는 기어 치면도 마모되어 정상적인 동력 전달이 어려웠습니다.💦





분해 후 점도를 잃고 검게 변한 노후 구리스를 완전히 제거하고 신품 구리스로 재충전하여 기어와 베어링이 부드럽게 맞물릴 수 있는 최적의 윤활 환경을 구축했습니다. 그리고 마모된 베어링을 교체하고 손상된 기어 치면을 정비 또는 교체했으며 축 정렬도 재조정해 안정성을 확보함으로써 구동 안정성을 극대화하고 진동 근본 원인을 제거했습니다.





마무리로 재조립 후 테스트를 통해 소음과 진동이 크게 감소하고 정상적으로 작동함을 확인해 장비 신뢰성과 성능을 회복했습니다.



🎀 입고품 수리 완료 상황 🎀

에버린MF시리즈감속기수리,기어정비,축정렬수리,구리스교체,EVERLIN산업용감속기소음수리,베어링교체,자동화설비수리



MF300L1, MF070L1, MF090L1, MF120L1, MF150L1, MF180L1, MF220L1, MF250L1, MF300L2 모델 등 EVERLIN MF 시리즈 제품들은 하우징 발열, 오일 누유 및 구리스 산화, 기어 파손 수리 등 문제들이 주로 발생할 수 있습니다‼️

게다가 감속기는 이런 작은 이상 문제점이라도 방치하게 되면은 모터와 설비 전체 파손으로 이어질 수 있으니 정기적인 점검과 수리로 장비 신뢰성을 유지하는 것이 중요합니다✨
