모델: BEUMER PNEUMATIC CYLINDER
품번: LIN 600P/16 LIN600P/16
물류 및 자동화 설비에서 사용하는 실린더 모듈은 장비의 정확한 이송과 반복 동작을 담당하는 핵심 구성 요소입니다.
특히 BEUMER PNEUMATIC CYLINDER는 정밀 제어가 요구되는 물류 시스템 및 자동화 라인에서 널리 사용되는 장비입니다.
하지만 전원부 이상이나 내부 부품 손상 발생 시 장비 전체의 동작 불량으로 이어질 수 있기 때문에 신속한 점검과 정확한 수리가 매우 중요합니다.
이번 포스팅에서는 전원부 소손으로 작동 불량이 발생한 바우머(뷰머) 실린더 모듈 수리 사례를 소개드립니다.
▶▶▶
바우머 실린더 모듈입니다.
작동 불량 증상으로 입고되어 내부를 바로 확인했습니다.
지난 수리 내용과 비슷하게 전원부 회로의 소손이 확인되었습니다.
전원부 회로 소손은 산업용 장비에서 자주 발생하는 고장 유형 중 하나로, 과전압이나 장시간 사용에 따른 열화로 인해 발생할 수 있습니다.
이 경우 단순 부품 교체가 아닌, 회로 전체 상태를 점검하고 손상 범위를 정확하게 파악하는 것이 중요합니다.
➡️산업용 실린더 모듈 수리 후기 왔어요!
해당 수리품처럼 보드가 완전히 소손된 경우, 해외에서 파츠 대체품을 수급해야 하므로 상당한 시일이 소요되었습니다.
특히 해외 제조 장비의 경우 전용 부품 수급이 제한적이기 때문에 동일 규격의 대체 부품 확보에 시간이 소요될 수 있습니다.
👇👇👇
이러한 경우 장비 다운타임을 최소화하기 위해 사전 점검 및 예비 부품 확보가 중요합니다.
중간 파츠에는 유리로 된 슬릿이 장착되어 있어 취급에 주의해야 합니다.
유리 슬릿 구조는 정밀 위치 인식 또는 센싱 기능을 담당하는 경우가 많아, 분해 및 조립 과정에서 파손되지 않도록 세심한 작업이 요구됩니다.🤖🤖
구동 모듈이 없는 관계로 영상은 없습니다.
이번 수리는 전원부 회로 손상과 부품 수급 이슈로 인해 다소 시간이 소요되었지만, 정상적인 동작 복구를 완료하였습니다.
산업용 자동화 장비는 작은 전기적 문제도 전체 라인의 정지로 이어질 수 있기 때문에 초기 이상 발생 시 신속한 대응과 전문적인 점검이 필수적입니다.
BEUMER 실린더 모듈 및 각종 자동화 설비 수리 관련 문의는 언제든지 상담을 통해 최적의 해결 방안을 안내드리겠습니다.
🔽🔽🔽🔽🔽
#디텔컨트롤러 #제어모듈 #전원불량
846-1-01, 846-1-02, 846-1-03, 846-1-04, 846-1-05, 846-1-06, 846-1-07, 846-1-08
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
테스트 영상이 궁금하시다면❗
👇👇👇
모델: DITTEL SENSITRON 6 AMP
품번: 846-1-01
산업용 자동화 설비에서 컨트롤러 모듈은 장비의 동작 순서와 신호 제어를 담당하는 핵심 부품입니다.
특히 DITTEL SENSITRON 6 AMP 컨트롤러는 정밀 카운팅 및 신호 제어가 필요한 공정에서 안정적인 성능을 요구하는 장비입니다.
하지만 전원부 이상이나 내부 회로 손상이 발생할 경우 장비 전체의 제어 불량으로 이어질 수 있어 빠른 점검과 정확한 수리가 매우 중요합니다.
이번 포스팅에서는 전원부 회로 소손으로 인한 전원 불량 증상의 디텔 컨트롤러 모듈 수리 사례를 소개드립니다.
▶▶▶

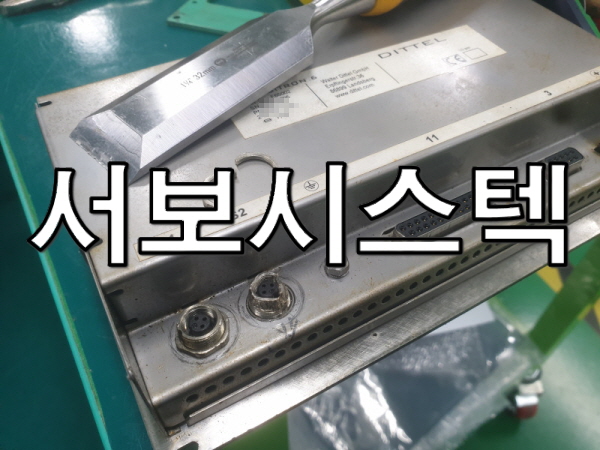

디텔 메이커의 컨트롤러 모듈입니다.
지정된 수치까지 카운팅 후 넘기는 동작을 번갈아 가며 진행하는 모듈입니다.
해당 모듈은 설정된 수치까지 카운팅 후 신호를 전달하는 방식으로 동작하기 때문에 제어 신호의 정확성과 반복 동작 안정성이 매우 중요합니다.
이러한 기능에 문제가 발생할 경우 생산 공정 전체의 흐름에 영향을 줄 수 있습니다.
➡️디텔 컨트롤러 모듈 846-1-01 전원부 고장 해결
전원 불량 증상으로 수리를 의뢰하셨습니다.
전원부 회로 손상은 과전압, 노후화, 발열 등의 원인으로 발생하는 경우가 많으며, 단순 일부 부품 교체로 해결되지 않고 연관 부품까지 함께 점검해야 하는 경우가 많습니다.
특히 PCB 손상이 동반된 경우에는 정밀한 진단과 다수 부품 교체가 필요합니다.

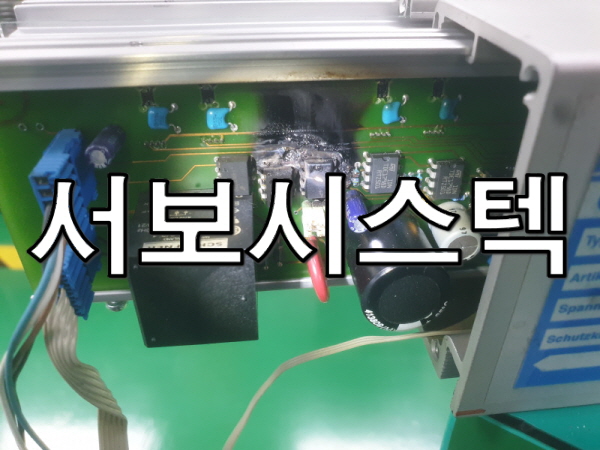

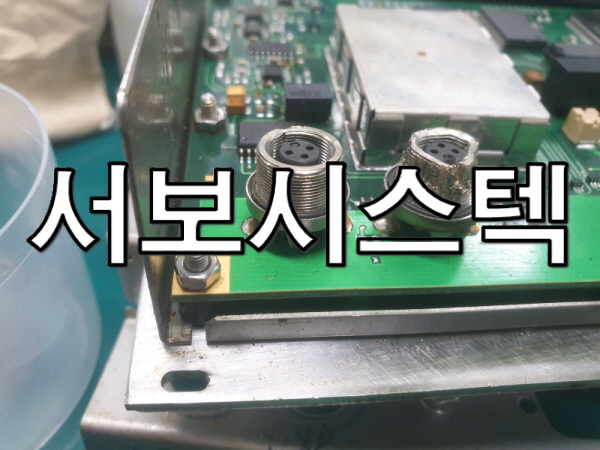

확인 결과 내부의 전원부 회로 부품이 타버려 교체가 필요한 부품들을 모두 교체하는 방식으로 진행했습니다.
교체할 부품이 상당수 많았습니다.
다수의 부품이 손상된 경우에는 회로 안정성을 확보하기 위해 동일 계열 부품을 함께 교체하는 것이 중요하며, 이를 통해 재고장을 예방할 수 있습니다.
영상은 수리 후 전원 테스트 영상입니다.
이번 수리를 통해 전원부 회로 이상이 해결되었으며, 정상적인 전원 인가 및 동작이 가능하도록 복구되었습니다.
산업용 컨트롤러 모듈은 작은 전기적 문제도 전체 설비 정지로 이어질 수 있기 때문에 이상 발생 시 신속한 점검과 전문적인 수리가 필수적입니다.
DITTEL 컨트롤러 및 각종 산업용 제어 모듈 수리 관련 문의는 언제든지 상담을 통해 최적의 해결 방안을 안내드리겠습니다.
💟💟💟💟💟
#두산서보모터 #브레이크복구 #권선점검
PGX90-3, PGX90-5, PGX90-7, PGX90-10, PGX90-15, PGX90-20, PGX90-25
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
테스트 영상이 궁금하시다면❗
👇👇👇
모델: DOOSAN PRO-MOTION AC SERVO MOTOR(ATG REDUCER)
품번: C05Ca-B(PGX90-10)
안녕하십니까.
산업용 자동화 설비에서 AC 서보모터는 장비의 정밀 구동과 제어 안정성을 좌우하는 핵심 부품입니다.
특히 DOOSAN PRO-MOTION AC SERVO MOTOR는 높은 정밀도와 빠른 응답 속도가 요구되는 산업용 장비에서 사용되는 고성능 모터입니다.
하지만 장시간 운전과 반복 부하 환경에서는 베어링 손상, 내부 슬러지, 권선 마모 등 다양한 기계적·전기적 문제가 발생할 수 있으며, 이는 장비 전체의 생산성과 안정성에 직접적인 영향을 미칩니다.
이번 포스팅에서는 베어링 손상과 슬러지, 브레이크 이상 증상으로 입고된 두산 AC 서보모터 수리 사례를 상세히 소개드립니다.
➡️두산 AC 서보모터 C05Ca-B(PGX90-10) 수리전

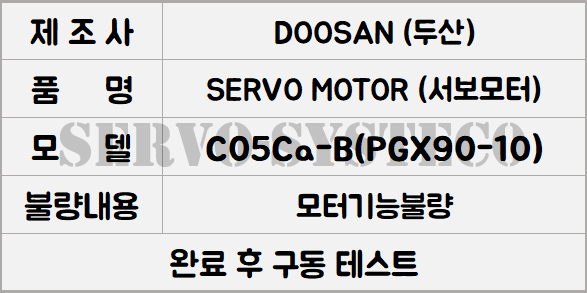

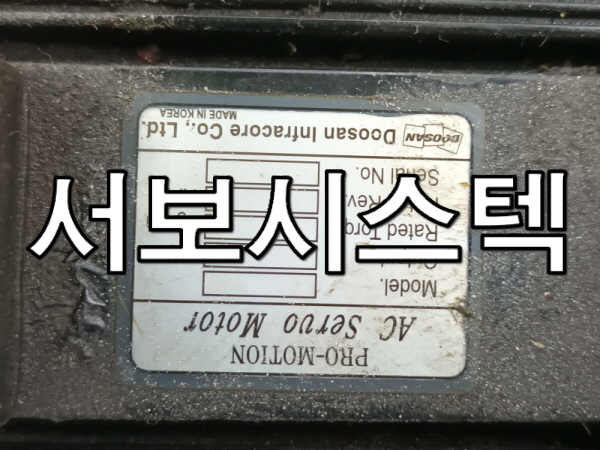

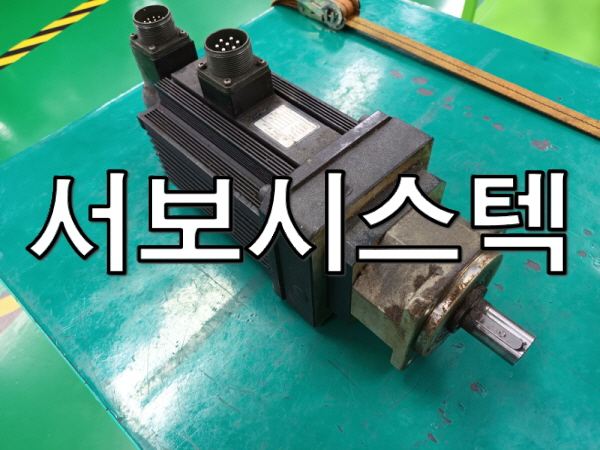

이번에 입고된 장비는 DOOSAN PRO-MOTION AC SERVO MOTOR(ATG REDUCER), 품번 **C05Ca-B(PGX90-10)**입니다.
본 장비는 모터 기능 불량 증상으로 입고되었으며, 점검 결과 내부에 슬러지가 다량 발생하고 전·후 베어링 손상이 진행된 상태가 확인되었습니다.
◀◀◀
이로 인해 회전 저항이 증가하고 구동 불안정이 발생하였으며, 브레이크 기능이 상실된 상태였습니다.

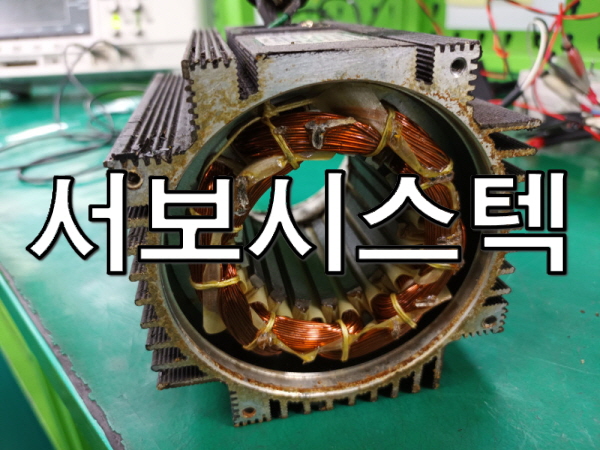

또한 로터 외경과 스테이터 코일 내경 간 마찰 및 권선 손상이 확인되어 기계적·전기적 복합 손상이 진행된 것으로 판단되었습니다.

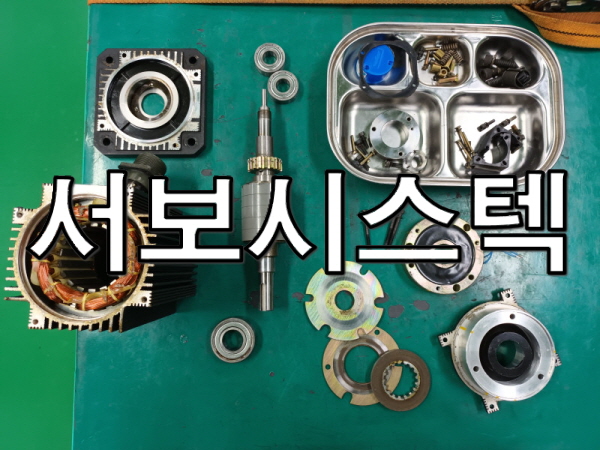

➡️두산 AC 서보모터 C05Ca-B(PGX90-10) 분해 및 수리진행
손상된 전·후 베어링은 제조사 규격 신품으로 교체하여 회전 안정성을 확보하였고, 내부 슬러지는 제거하여 오염 요인을 해소하였습니다.
마찰로 손상된 로터 외경은 정밀 보정 작업을 통해 복원하였으며, 스테이터 코일은 권선 상태를 점검하고 손상 부위에 대해 정비를 실시하였습니다.👨🔧
브레이크는 기능 복구를 위해 주요 구성 부품을 점검 및 정비하여 정상적인 제동 성능을 확보했습니다.

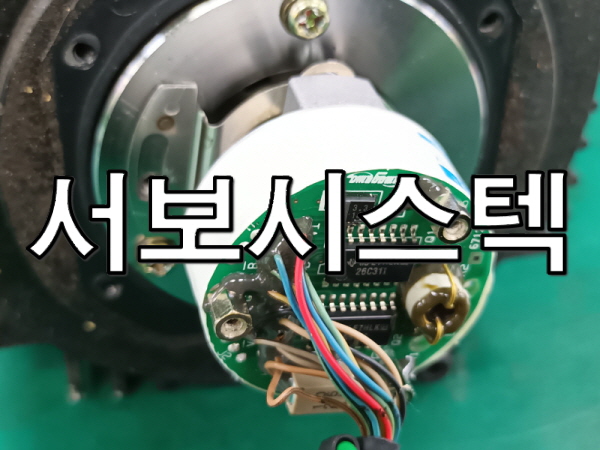

더불어 엔코더를 포함한 모터 전체 기능에 대한 정밀 점검을 실시하여 피드백 및 구동 특성이 정상적으로 유지되도록 조치하였습니다.
최종 구동 시험에서는 모터가 안정적으로 회전하며 진동 및 소음이 기준 범위 내로 회복되었고, 브레이크 제동 기능 또한 정상적으로 동작함을 확인⭕하였습니다.
➡️두산 AC 서보모터 C05Ca-B(PGX90-10) 수리후
이번 수리를 통해 DOOSAN AC 서보모터는 정상적인 회전 성능, 브레이크 기능, 구동 안정성을 완전히 회복하였습니다.
산업용 서보모터는 작은 이상도 설비 전체 정지로 이어질 수 있으므로, 초기 이상 징후 발견 시 신속한 점검과 전문적인 수리가 필수적입니다.
두산 PRO-MOTION AC 서보모터 및 각종 산업용 모터 수리 관련 문의는 언제든지 상담을 통해 최적의 유지보수 솔루션을 안내드립니다.
🔽🔽🔽🔽🔽
