스핀들모터 소음발생 STA HIGH FREQUENCY SPINDLE MOTOR SP8-4024-M4



#STA스핀들수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

















안녕하세요 :)







STA HIGH FREQUENCY SPINDLE MOTOR



SP8-4024-M4가 들어왔습니다.

STA 뜻은 스핀들 기술 발전입니다.



앞에 철자를 따서 STA입니다.



40000RPM으로 엄청나게 회전하는 스핀들 모터입니다.







<입고,명판>



토크는 0.7Nm입니다. 모터의 극수는 4폴입니다.

엔코더는 없는 타입으로 그냥 회전하는 용 스핀들 모터입니다.

냉각은 수냉식입니다.

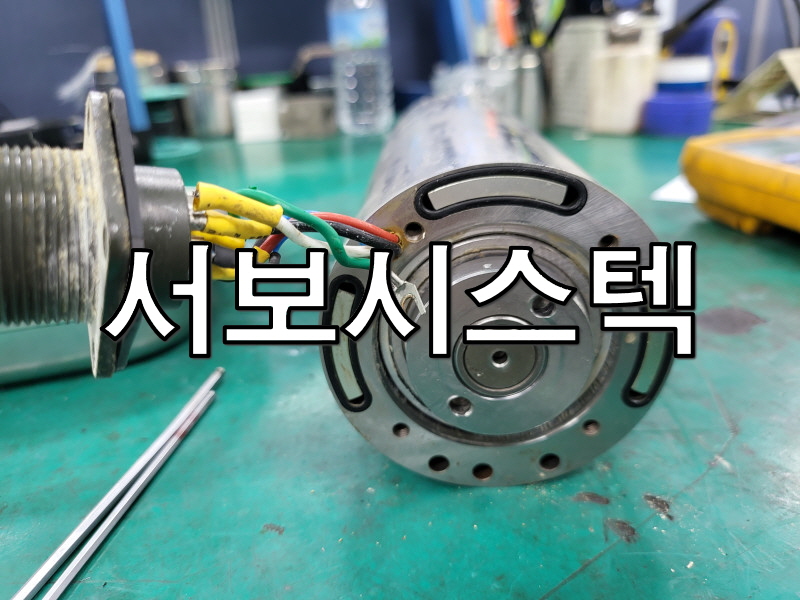

<분해사진>



회전 시 소음이 발생하고, 절연파괴입니다. 💦

분해를 해보니 베어링이 파손되었습니다.



아무래도 고속으로 회전하고



장시간 사용하다 보니 베어링이 못 버티고 파손되었습니다. 💨

그리고 씰링이 제대로 안 되어 있어 물이 유입되어 절연이 파괴되었습니다.





베어링 교체와 씰링을 제대로 해서 수리진행을 하였습니다.

인버터로 30000rpm을 구동하고,



리크 테스트를 진행하고 특이사항이 없어 수리완료했습니다.



🔽🔽🔽🔽🔽















🤖 리크 테스트 영상 🤖
