#서보드라이버엠프전문수리
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
모델: MITSUBISHI AC SERVO DRIVER
품번:MR-J2S-10B-S009U522
해당 서보 드라이버는 현장에서 전원을 인가해도 전혀 동작하지 않거나, 전면 디스플레이에 아무것도 표시되지 않아 수리 의뢰되었습니다.
정밀 점검 결과, 내부 주 전원 공급 회로의 심각한 손상이 확인되었습니다.
☑ 서보드라이버수리 입고
🔻특히, AC 입력단의 정류 회로를 구성하는 다이오드 브릿지의 소손 및 DC 링크 평활 콘덴서의 용량 감소가 발견되었습니다.
또한, 제어 보드에 전원을 공급하는 보조 전원부의 스위칭 IC 또는 트랜스포머에 이상이 확인되었습니다.
수리 작업에서는 소손된 입력단 정류 다이오드 브릿지를 신품으로 교체했습니다.
☑ 드라이버 부품 교체 및 수리
용량이 감소된 DC 링크 콘덴서를 정격 사양에 맞는 고품질 부품으로 교체하여 전원 안정성을 확보했습니다.
불량으로 확인된 보조 전원부의 스위칭 IC 및 관련 부품을 교체했습니다.
손상 부위 주변 회로를 점검하고 기판의 손상된 패턴을 복구했습니다.
내부 세척하였습니다.
수리 후 정상적인 전원 인가 및 전면 디스플레이 표시 그리고 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료했습니다.
☑ 서보드라이버 수리완료
이후 실제 모터를 연결하여 정상 구동 및 안정적인 전압 출력, 그리고 정확한 속도/위치 제어가 이루어짐을 검증했습니다.
다양한 동작 모드에서의 기능 테스트 및 부하 테스트를 통해 드라이버의 신뢰성을 확보했습니다.
이로써 해당 서보 드라이버의 수리를 마무리했습니다.
💟💟💟💟💟
🤖 구동 테스트 영상 🤖
#미쯔비시서보모터수리
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
모델: MITSUBISHI AC SERVO MOTOR

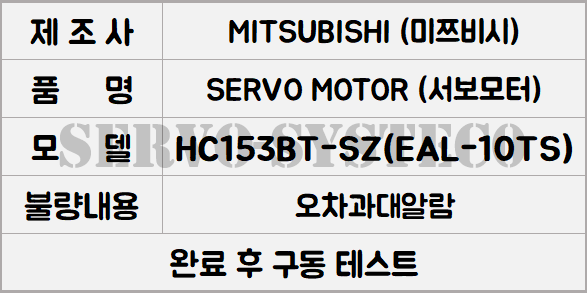

품번: HC153BT-SZ(EAL-10TS)
안녕하세요.
이번에 수리한 제품은 MITSUBISHI AC SERVO MOTOR HC153BT-SZ입니다.
이 모터는 정격 전압 3AC 131V, 전류 8.5A, 출력 1.5kW, 3000RPM 사양의 특주형 모델로
일반 모델과는 달리 샤프트 형상이 앞쪽으로 갈수록 가늘어지는 구조이며,
엔코더 또한 전용 타입이 적용되어 있는 것이 특징입니다.
🔻서보모터수리 입고
입고 당시 오차 과대 알람이 지속적으로 발생하였고
점검 결과 엔코더 회로에 손상이 발생해 출력 신호가 불안정한 상태였습니다.
🔻엔코더상태 확인
이에 따라 엔코더 회로를 수리하고 클리닝 작업을 진행한 뒤 정상적인 상태로 재조립해 주었습니다.
🔻서보모터 수리완료
또한, 전·후 베어링 역시 사용 마모로 인한 소음 및 진동이 확인되어 모두 신품으로 교체하였습니다.
수리 완료 후 테스트를 진행한 결과 엔코더 신호가 안정적으로 출력되고, 회전 시 소음 없이 부드럽게 동작함을 확인하였습니다.
🔽🔽🔽🔽🔽
🤖 구동 테스트 영상 🤖
#서보MOTOR전문수리
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
안녕하세요.
모델: MITSUBISHI AC SERVO MOTOR

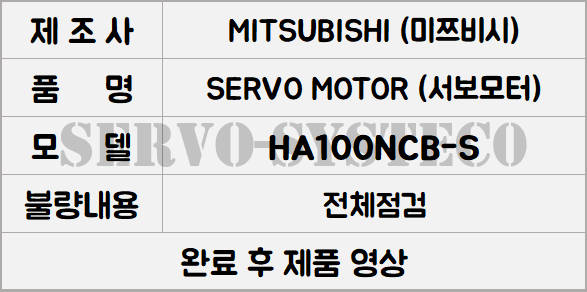

품번: HA100NCB-S
🔹수리 보내주셨는데 점검시 제품에 이상이 없어 출고되었습니다.
점검, 테스트 따로 가능하니 문의바랍니다.
👇서보모터 점검확인
💟💟💟💟💟
🤖 제품 상태 🤖
