인버터 FUJI INVERTER FVR2.2E9S-2ㅣ하코모니터치 HAKKO ELECTRONICS MONITOUCH V710iSDㅣ하이젠서보드라이버 FDA-7020D (ID:20)



#FUJI인버터수리







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍



















📢 수리품
모델: FUJI INVERTER
품번: FVR2.2E9S-2





최근 이 인버터에서 전원은 들어오나 모터 구동 시 덜컥거림 비정상적인 진동 또는 특정 상 전류 불균형 알람 발생으로 점검을 진행하였습니다
간헐적으로 모터 회전 속도가 불안정해지거나 부하 증가 시 모터가 갑자기 멈추는 현상도 관찰되었습니다







🥝 후지인버터 입고 / FVR2.2E9S-2



정밀 점검 결과 ⁉



📍인버터 내부의 출력단 파워 IGBT 모듈 및 전류 검출 회로의 부분 손상이 확인되었습니다
특히 모터로 전력을 공급하는 3상 출력 IGBT 소자들 중 특정 상의 게이트 드라이버 회로가 불안정해지거나 해당 상의 전류를 감지하는 센서의 오차가 커진 것이 주된 원인이었습니다
이로 인해 모터에 불균형한 전력이 공급되어 불안정한 구동과 함께 보호 알람이 발생한 것으로 파악되었습니다
수리 작업에서는 손상된 특정 상의 IGBT 모듈과 게이트 드라이버 IC를 신품으로 교체하였습니다





🍇 후지인버터 내부 / FVR2.2E9S-2



동시에 해당 상의 전류 검출 센서 및 관련 신호 처리 회로의 문제 소자들을 정밀 점검 후 보수 교체하였습니다
3상 출력 전류의 균형을 정밀하게 캘리브레이션하고 전원 회로의 안정성을 확보했습니다 인버터 내부 전체를 클리닝하여 열 관리 효율과 장기 신뢰성을 높였습니다



수리 후 정상적인 전원 인가 및 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다







🍓 후지인버터수리 완료 / FVR2.2E9S-2

📍이후 실제 모터를 연결하여 3상 출력 전류의 균형이 정확하게 유지되며 모터의 부드러운 구동 및 안정적인 속도 제어가 이루어짐을 검증했습니다
특히 다양한 부하 조건에서 전류 불균형 알람이 발생하지 않음을 최종 확인하였습니다



🔽🔽🔽🔽🔽













🤖 전원 테스트 영상 🤖















---















#HAKKO터치수리 #V710iSD







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍



















🔹수리품
모델: HAKKO ELECTRONICS MONITOUCH
품번: V710iSD





안녕하세요.
이번에 수리한 제품은 HAKKO ELECTRONICS MONITOUCH V710iSD이며,
입력 전압은 DC 24V 제품입니다.







[ 하코 MONITOUCH 입고사진 ]



📍고장은 침수로 인해 화면이 출력되지 않는 상태였습니다.







[ 하코 MONITOUCH 내부사진 ]



커버를 열어 내부를 확인해보니, 메인 칩셋 주변 부품들이 모두 버닝 되어 있었고,

PCB 동판 역시 부식으로 상당 부분 손상된 상태였습니다.





📍또한 LCD 내부까지 물이 스며들어 상태가 매우 좋지 않은 상황이었습니다.







[ 하코 MONITOUCH 수리완료 ]



침수로 인한 고장 범위가 넓어, 이번에는 전체 스왑 작업을 진행하였습니다.







[ 하코 MONITOUCH before & after ]



📍이후 터치 기능과 버튼 입력 테스트를 모두 진행했고, 모든 기능이 정상적으로 동작하는 것을 확인했습니다.



💟💟💟💟💟













🤖 터치 테스트 영상 🤖















---















#하이젠서보드라이버수리







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍



















⚠️수리품
모델: HIGEN AC SERVO DRIVER
품번: FDA-7020D (ID:20)





최근 이 서보 드라이버에서 전원 인가 시 동작 불능 또는 전원 LED 미점등으로 점검을 진행하였습니다
간헐적으로 전원 라인의 불안정이나 특정 회로로의 전원 공급 불량 현상이 관찰되었습니다
이 모델은 하이젠 서보 드라이버 FDA-7000 시리즈의 한 종류로 전원 불량이 주요 고장 증상으로 접수되는 경우가 많습니다

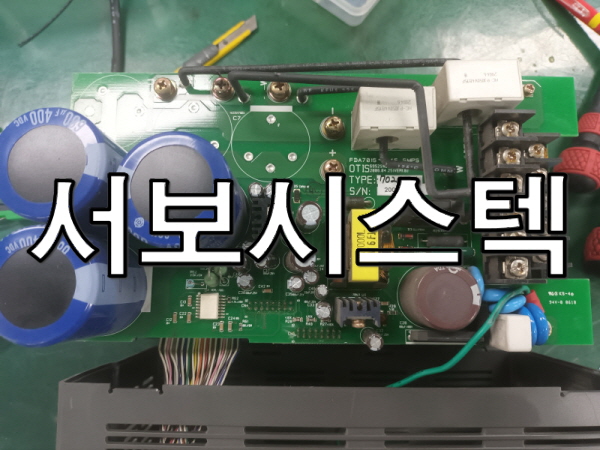

정밀 점검 결과 드라이버 내부의 입력단 전원 회로 손상이 확인되었습니다







▶ FDA-7020D (ID:20)



📍특히 AC 전원을 DC로 변환하는 정류부의 다이오드나 필터링 콘덴서의 소손 또는 DC-Link 평활 콘덴서의 용량 저하가 주된 원인이었습니다
이로 인해 드라이버가 정상적인 전원 공급을 받지 못하여 초기 기동 자체가 불가능했던 것으로 파악됩니다
수리 작업에서는 손상된 입력단 정류 부품 및 모든 열화된 평활 콘덴서들을 고품질 신품으로 교체하였습니다





전원 라인의 패턴 손상을 복구하고 과전압 보호 회로의 소자들을 점검하여 필요시 교체하였습니다
드라이버 내부 전체의 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다





수리 후 정상적인 전원 인가 및 오류 없이 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다
📍이후 실제 모터를 연결하여 부드러운 구동 및 정상적인 속도 위치 제어가 이루어짐을 검증하였습니다



🔽🔽🔽🔽🔽













🤖 전원 테스트 영상 🤖
