ABB메인컴퓨터 부팅불가 ABB ROBOTICS MAIN COMPUTER DSQC639 3HAC 025097-001/13

#메인컴퓨터수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍







<입고>





모델:ABB ROBOTICS MAIN COMPUTER

품번:DSQC639 3HAC 025097-001/13

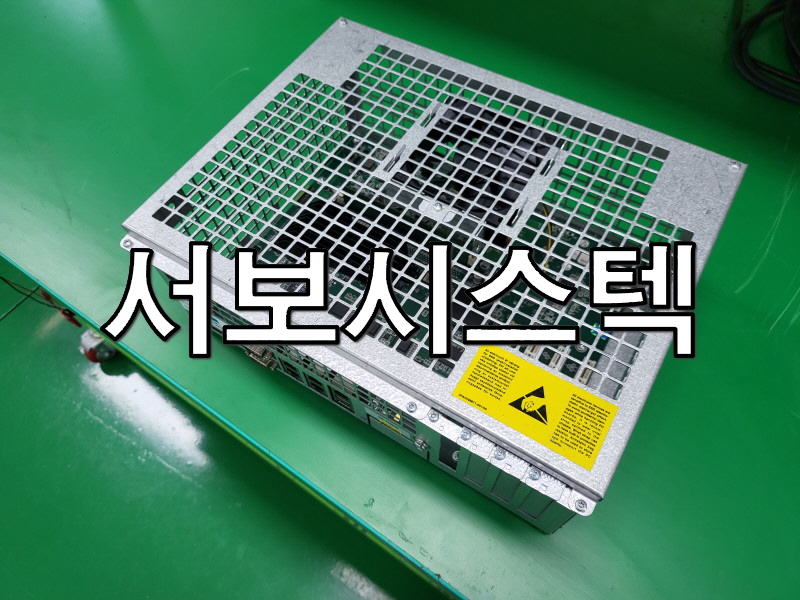

ABB ROBOTICS MAIN COMPUTER가 수리 입고되었습니다.
외부 상태는 괜찮아 보입니다.
업체에서는 부팅이 안 된다고합니다.
산업용컴퓨터는 일반 컴퓨터와 다릅니다.
DC24V인가 시 냉각팬이 안 돌아가고 LED쪽에 불도 안 켜집니다.
냉각팬 동작이 안되면서 IC들이 소손된 것 같습니다.

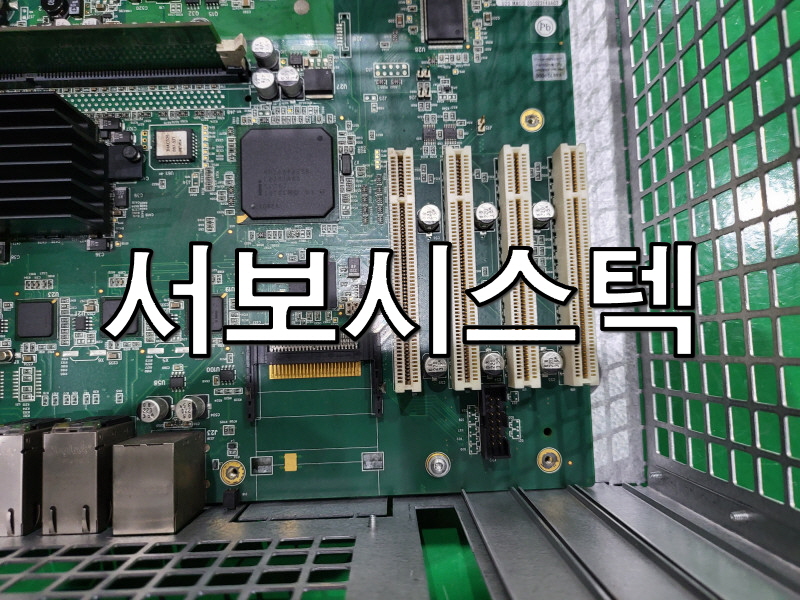

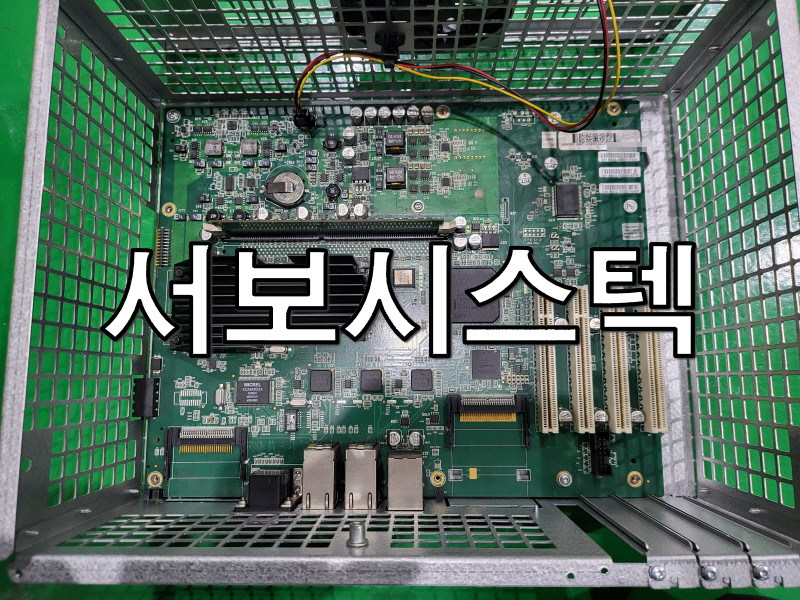

<내부보드>





특히 전압 스위칭을 해주는 IC가 열을 많이 받기 때문에 그 주변과 스위칭IC를 점검해봐야겠습니다.
스위칭IC가 소손되면서 그 주변까지 쇼트가 발생되었습니다. 전체적으로 교체 진행과 PCB보드를 세척하였습니다.
파워서플라이 DC24V인가 시 정상적으로 팬이 돌아가고 LED가 점등됩니다.
최종적으로 IRC5 컨트롤러에 장착 후 테스트를 해보니 정상적으로 돌아가 자동 운전 6시간 운전 후 수리완료했습니다.



<완료>
