로보스타컨트롤러 과전류알람수리하기 ROBOSTAR RCI1 CONTROLLER RCI1-6005-NX

#로보스타수리









산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

















---





안녕하세요~

이번에 수리할 제품은 모델:ROBOSTAR RCI1 CONTROLLER

품번:RCI1-6005-NX 입니다.



<입고>





명판 사양으로는 SOURCE : AC220V, 50/60Hz, 500W

OUTPUT : CURRENT : 5.7A 입니다.







불량은 과전류알람으로 입고되었습니다



입출력 파형을 계측기로 측정해 보니 불량으로 확인되었는데요,

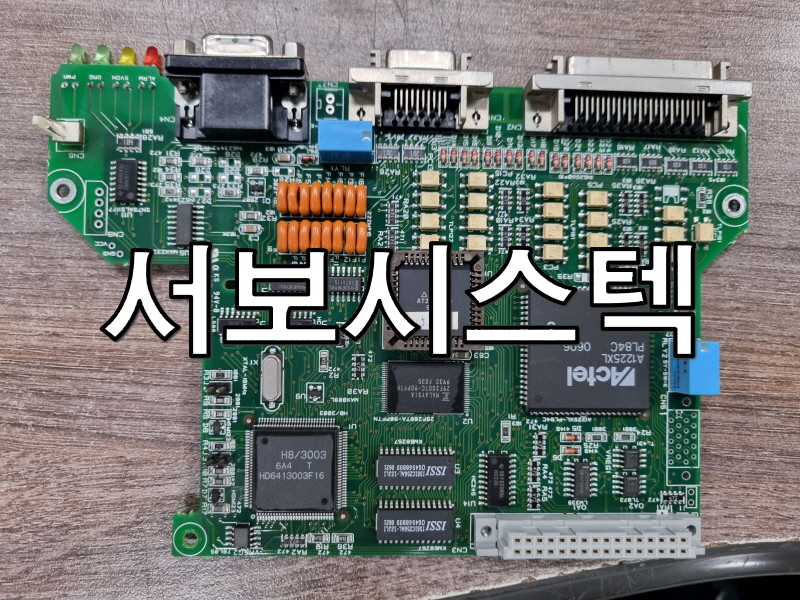

전원 테스트를 건너뛰어서 내부 확인을 진행하였습니다.

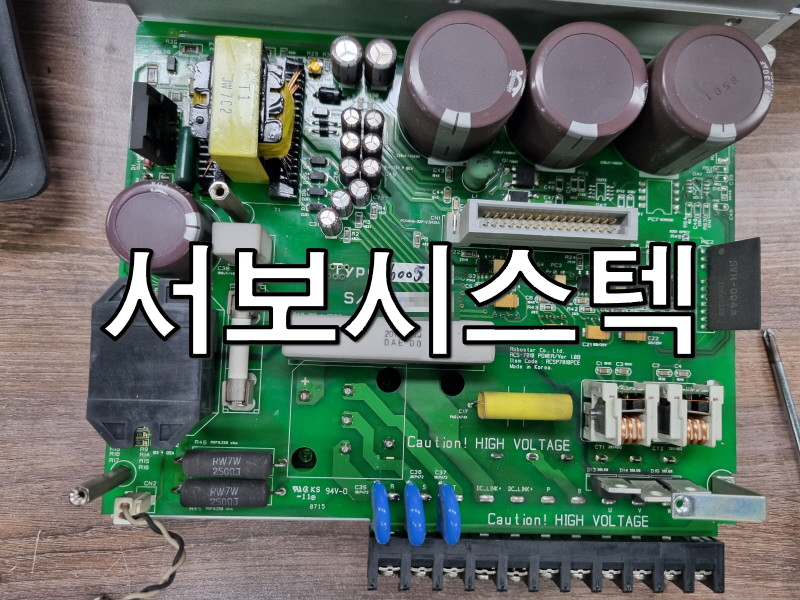

파워 보드의 보호회로단의 저항이 검게 열화 되어 있어 교체가 필요해 보입니다.

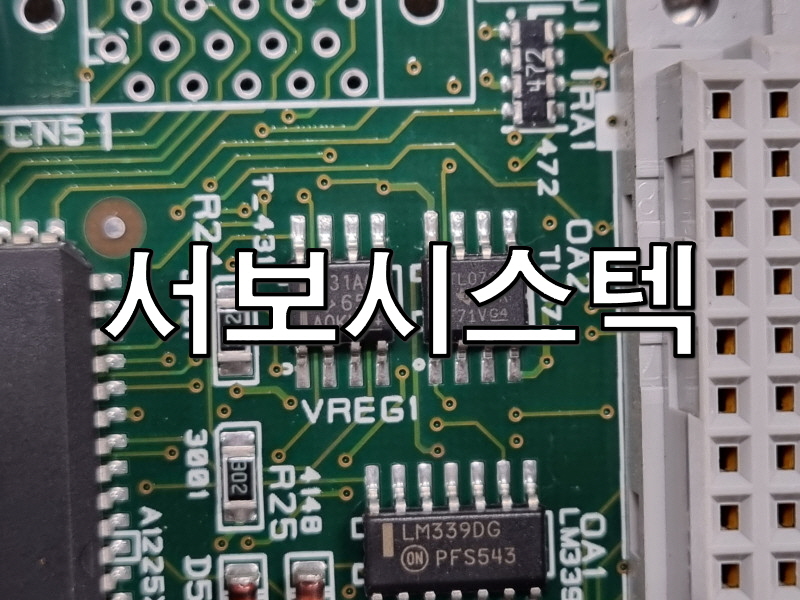

주변 소자들도 양불판정을 진행하여 수리를 진행하였습니다



열화 된 저항은 동일품으로 교체해 주었습니다.

브릿지 모듈 또한 데미지가 갔기 때문에



교체 및 주변 소자 양 불판정하여 조치하였습니다.





주기성 부품, 전해콘덴서 오버홀 작업으로 수리 완료하였습니다

정상 구동되는 영상입니다.

감사합니다.







---







🤖 구동 테스트 영상 🤖
