알렌브래들리서보모터수리 피드백불량 ALLEN-BRADLEY AC SERVO MOTOR MPL-B560F-MJ74AA



#서보수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍















안녕하세요.



이번 수리한 모델은



ALLEN-BRADLEY AC SERVO MOTOR이며



품번은 MPL-B560F-MJ74AA이고,



엔코더는 SICK 타입입니다.

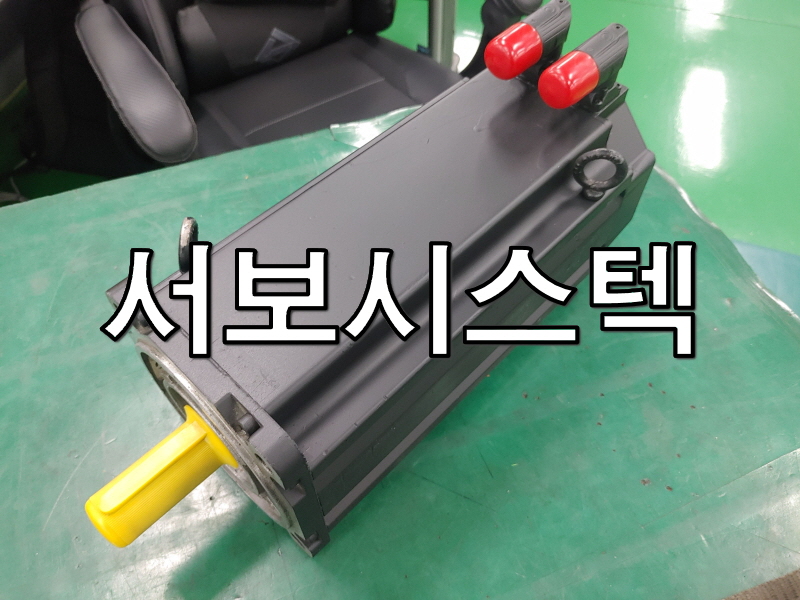

<입고,명판>



모터 사양은 정격 전압 460V, 정격 주파수 200Hz,



정격 용량 5.5kW, 회전수 3000rpm입니다.

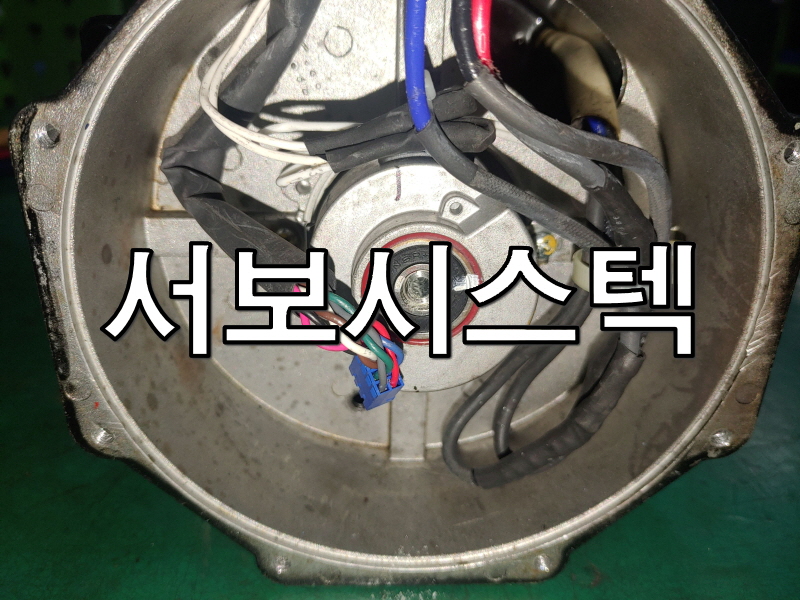

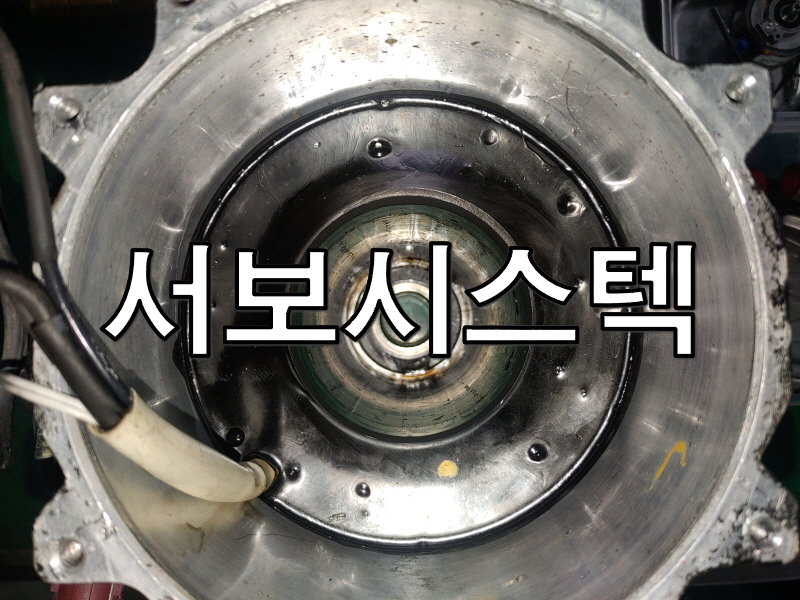

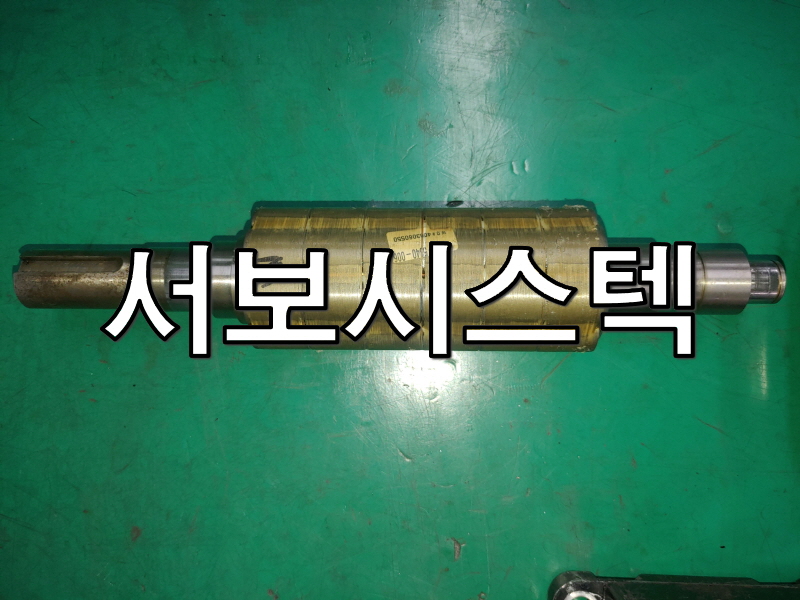

<플랜지,로터>



점검 시 엔코더와 로터에 문제가 있었습니다.

엔코더는 피드백 불량이며, 로터는 감좌로 추정됩니다.



모터를 분해하고 로터를 확인해보니



감좌 상태인 것으로 확인됐습니다.🫥🫥

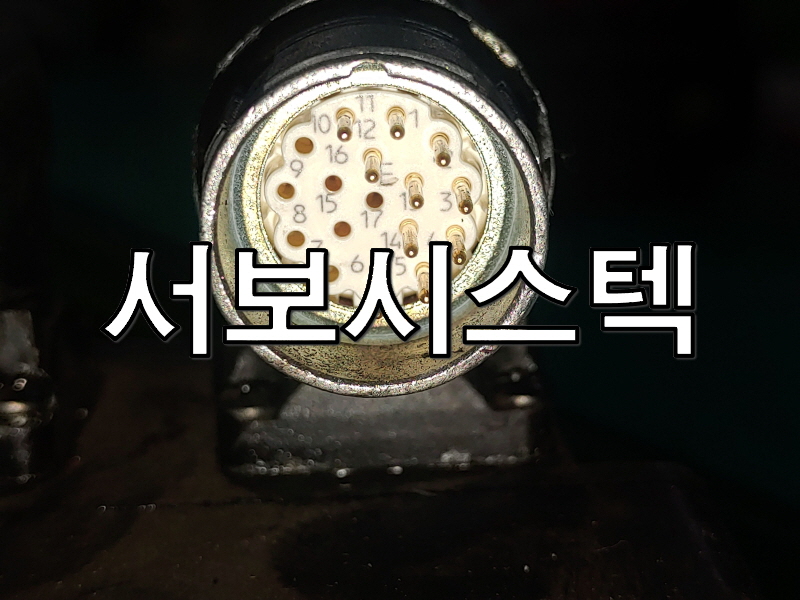

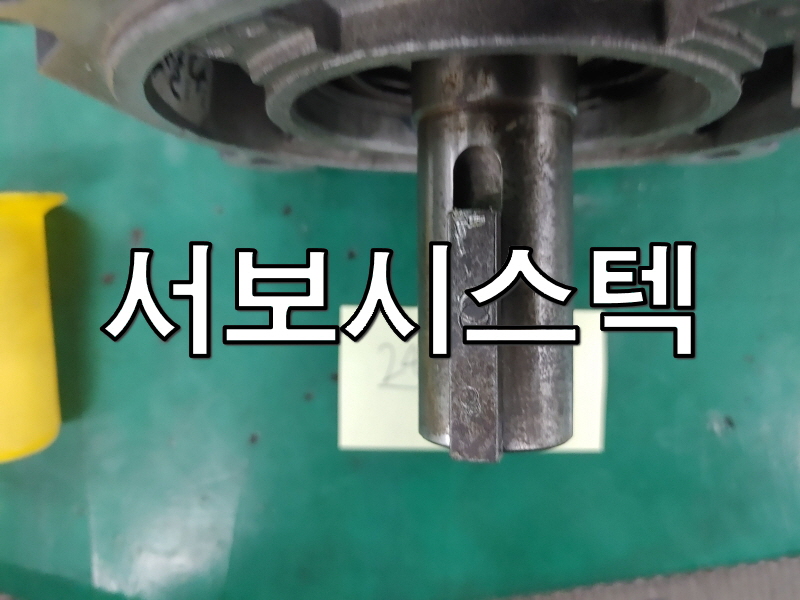

<커넥터,샤프트>



교체한 부품은 엔코더, 로터, 베어링, 웨이브링,



스냅링 등이며 모터는 도색🎨을 했습니다.







<수리완료>



구동 테스트를 해보니 잘 동작합니다.

🔽🔽🔽🔽🔽











🤖 구동 테스트 영상 🤖
