인버터 수리 FR-A520-1.5Kㅣ작동불량 HNS-15000(MR-J2S-60A)ㅣ니토 드라이버 수리 NITTO SEIKO SERVO DRIVER SD550T10-2020-0



#인버터수리

FR-A520-37K,FR-A520-45K,FR-A520-55K







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

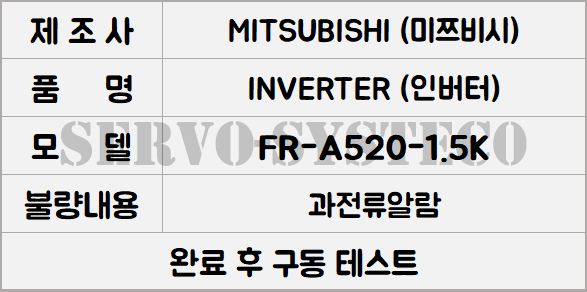

모델: MITSUBISHI INVERTER
품번: FR-A520-1.5K





MITSUBISHI INVERTER 수리 입고되었습니다.
1,5kW 짜리 인버터입니다. FR-A 시리즈입니다.







😀 미쯔비시인버터(FR-A520-1.5K) 수리입고



과전류 알람이 발생한다고 합니다.
입력단과 출력단을 파형 체크를 해보니 출력단 쪽이 약간 파형이 불안정하게 올라옵니다.
분해를 해서 출력단을 체크해보니 스위칭 해주는 모듈이 불량으로 과전류 알람이 발생되었습니다







😡 미쯔비시인버터(FR-A520-1.5K) 수리진행단계



모듈을 교체하고 나머지 주기성 부품을 교체 진행했습니다.







😮 미쯔비시인버터(FR-A520-1.5K)수리 완료모습



📍유도전동기와 연결하여 테스트를 해보니 이상 없이 구동되어 수리 완료했습니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖















---















#CNC인덱스수리







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍





















모델: MOOSONG MICRO NC FEEDER(MITSUBISHI AC SERVO DRIVER)

품번: HNS-15000(MR-J2S-60A)

최근 이 NC 피더가 정상적으로 작동하지 않아 점검을 진행하였습니다. 특히 전원 인가 시 피더가 움직이지 않거나 위치 제어에 문제가 관찰되었습니다.

내부에 장착된 MITSUBISHI AC SERVO DRIVER MR-J2S-60A에 문제가 있을 것으로 판단되었습니다. MOOSONG 피더에 MITSUBISHI 드라이버가 내장되는 사례가 많습니다.







[ HNS-15000(MR-J2S-60A) 수리입고 ]



🔻정밀 점검 결과 서보 드라이버 내부의 전력 변환부 손상이 확인되었습니다.

특히 모터로 출력을 내보내는 소자 또는 관련 회로 부품 일부가 소손되거나 열화된 상태였습니다.

이로 인해 피더의 모터에 정상적인 구동 전력이 공급되지 못하여 피더 동작에 문제가 발생한 것으로 파악되었습니다.

드라이버 내부 전해 콘덴서의 용량 저하 및 통신 신호 불량도 일부 확인되었습니다.

수리 작업에서는 손상된 전력 변환부의 파워 소자들을 교체하고 관련 회로를 보수하였습니다.

열화된 전해 콘덴서를 교체하고 제어 보드의 문제 부품을 점검하여 필요시 교체하였습니다.





[ HNS-15000(MR-J2S-60A) 수리진행 ]



손상 부위 주변의 회로 기판 상태를 점검하고 탄화된 부분을 세척 처리하였습니다.

드라이버 내부 전체의 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다.

🔸수리 후 드라이버 단독으로 정상적인 전원 인가 및 오류 없는 대기 상태 진입을 확인하는 테스트를 완료하였습니다.



이후 피더 시스템에 드라이버를 연결하여 실제 모터를 통한 피더의 부드러운 구동 및 정상적인 위치 제어가 이루어짐을 검증하였습니다.







[ HNS-15000(MR-J2S-60A) 수리완료 ]

장시간 연속 구동 시험을 통해 피더 시스템의 안정적인 동작을 확보하였습니다.

이로써 수리를 완료하였습니다. 감사합니다.



💟💟💟💟💟













🤖 구동 테스트 영상 🤖















---















#NITTO수리







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

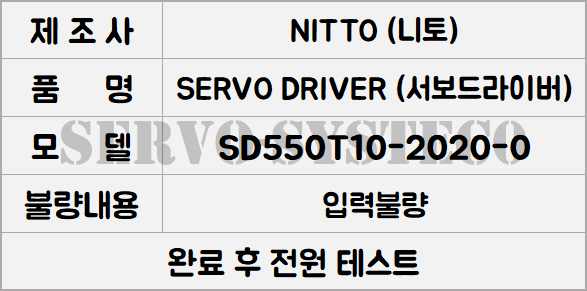

이번에 NITTO SEIKO SERVO DRIVER를 수리하였습니다.
모델은 SD550T10-2020-0입니다.







🔸니토서보드라이버(SD550T10-2020-0)수리 입고



이번 드라이버는 무슨 문제로 들어왔을까요?
점검을 통행 알아보겠습니다.🔍🔍







🔸NITTO서보드라이버(SD550T10-2020-0) 수리진행



입고 당시 외관을 보니 좀 오염이 된 상태입니다.
v.i 테스트를 해보니 입력에서 불량이 확인✔️되었습니다.

내부를 열어 보니 터진 곳은 없습니다.







🔸NITTO서보DRIVER(SD550T10-2020-0) 수리완료



어느 부분이 문제인가 확인해보니 메인보드에 PWM IC, 칩저항, 일부 주기성 부품 및 컨트롤러 IC가 불량인 것이 확인되었습니다.
문제점을 알았으니 수리를 진행하였고 완료 후 테스트하니 정상동작하였습니다.



💟💟💟💟💟













🤖 전원 테스트 영상 🤖
