산요덴키서보모터수리 엔코더 로터 문제ㅣ 서보모터전문수리 브레이크 문제 ㅣ 샤프트 회전 불량 모터산요덴키수리 R2AA08075FXP00

#산요덴키서보모터수리         #서보모터전문수리      #모터산요덴키수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

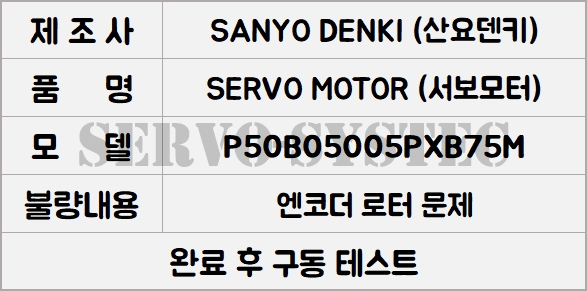

품명: SANYO DENKI AC SERVO MOTOR
모델: P50B05005PXB75M







<수리품 입고>

P50B05005PXB75M



모터 사양은 정격 전압 100V, 정격 전류 1.6A, 정격 용량 50W, 회전수 3000rpm입니다.



<커넥터>



점검 시 엔코더와 로터에 문제가 있었습니다.



<엔코더>



로터는 회전이 불량이며, 엔코더는 알람이 발생합니다.
모터 분해 후 로터는 파손된 상태이며, 엔코더는 센서 불량입니다.



<스테이터>



세척 후 교체한 부품은 엔코더, 로터, 베어링, 웨이브 링, 스냅링, 오일씰 등입니다.
구동 테스트를 해보니 잘 동작합니다.









✅해결방안

1. 로터 회전 불량➡️로터 파손 확인
2. 엔코더 알람 발생➡️엔코더 센서 불량
3. 제품 세척🫧
4. 엔코더, 로터, 베어링, 웨이브 링, 스냅링, 오일씰 등 교체💫
5. 📢구동 테스트









🤖 제품 부품 시운전 영상 🤖



















🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽

💟💟💟💟💟💟💟💟💟💟💟💟💟💟

























입고품 수리

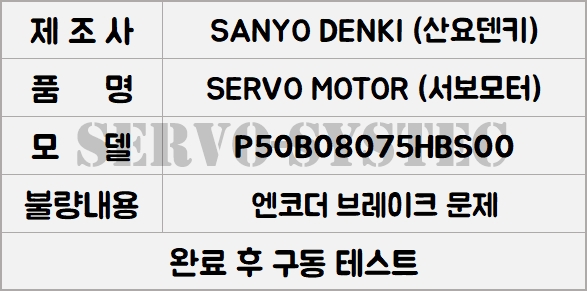

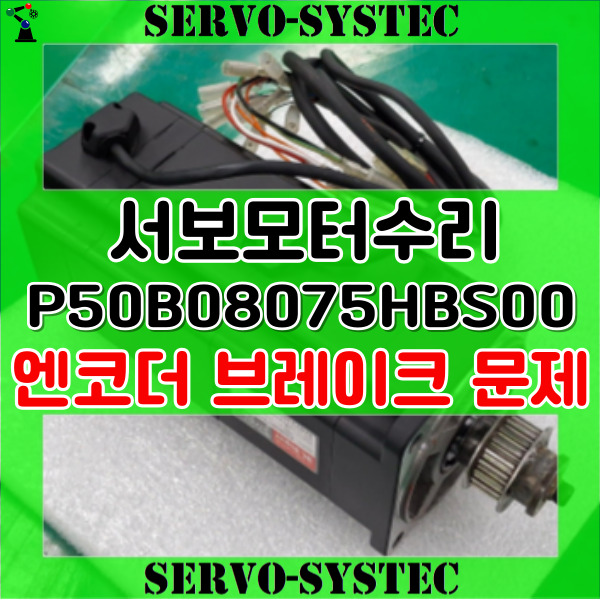

P50B08075HBS00



안녕하세요.
이번에 수리한 모델은 SANYO DENKI AC SERVO MOTOR P50B08075HBS00입니다.
모터 사양은 정격 전압 200V, 정격 전류 3.9A, 정격 용량 750W, 브레이크 DC 24V, 회전수 3000rpm입니다.



커넥터 케이블



점검 시 엔코더와 브레이크에 문제가 있었습니다.



엔코더 디스크



브레이크는 동작이 안 되며, 엔코더는 알람이 발생합니다.
엔코더 디스크 흠집 있으며, 브레이크 코일은 버닝으로 인한 불량이었습니다.



스테이터



세척 후 교체한 부품은 엔코더 디스크, 브레이크 코일, 베어링, 웨이브 링, 스냅링, 오일씰 등이며 모터는 도색했습니다.



샤프트



구동 테스트를 해보니 잘 동작합니다.







🔎문제점

• 브레이크 동작 안 됨➡️브레이크 코일 버닝으로 인한 불량
• 엔코더 알람 발생➡️엔코더 디스크 흠집



🔎해결방안

• 제품 세척
• 엔코더 디스크, 브레이크 코일, 베어링, 웨이브 링, 스냅링, 오일씰 등 교체 진행
• 모터 도색
• 구동 테스트 진행







🤖 구동 테스트 영상 🤖





















-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶🔶



























🎀 수리품 외관 🎀

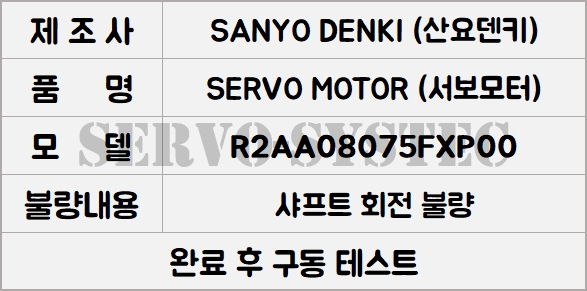

R2AA08075FXP00



안녕하세요
이번에 수리한 제품은 SANYO DENKI AC SERVO MOTOR R2AA08075FXP00입니다.

모터 전원은 AC 200V, 4.6A, 출력 750W, 3000RPM



🎀 샤프트 🎀



고장 문제점은 샤프트 회전 불량으로,  손으로 샤프트를 돌려보았을 때 회전이 전혀 되지 않는 상태였습니다.



🎀 엔코더 🎀



엔코더 커버를 열어 점검해 보니 내부에 슬러지가 다량 쌓여 있어서 우선 정상품으로 교체 진행했습니다💫



🎀 로터 🎀



또한 모터를 분해했을 때 로터에 크랙이 발생한 것이 확인되어서 불량 로터를 정상품으로 교체해 주었습니다💫



🎀 베어링 🎀



그리고 전·후 베어링 역시 소음과 마모가 있어 신품으로 교체하였습니다.💫



🎀 플랜지 🎀



🧼스테이터 내부 클리닝까지 완료한 후 조립을 진행하였습니다
수리된 모터를 드라이버와 연결해 시운전을 진행한 결과, 소음 없이 부드럽게 잘 동작합니다.





🤖 제품 테스트 영상 🤖
