안녕하세요.

이번 수리한 모델은 SANYO DENKI AC SERVO MOTOR이며,

품번은 P50B05008PXPBPM 입니다.



◼️입고





모터 사양은 정격 전압 100V, 정격 전류 1.7A, 정격 용량 80W, 회전수 3000rpm입니다.

해당모델은 엔코더 이상, 구동 불안정, 전원 이상, 알람 발생 등의 불량으로,

점검과 수리 요청이 빈번하게 발생합니다.

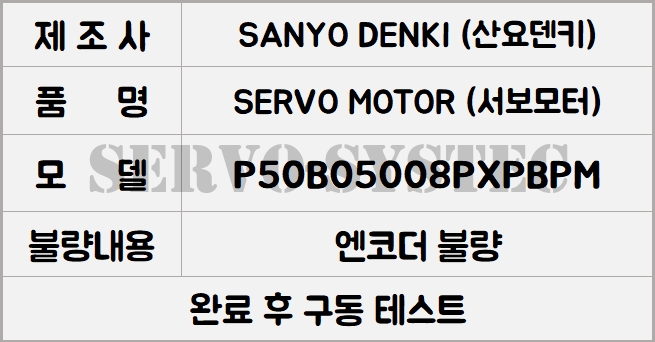

◼️명판





이번모터에서는 엔코더 알람이 발생하고 회전이 되지 않는 것이 확인되었습니다

정밀 점검을 진행한 결과, 엔코더 불량과 로터 파손이 주요 원인으로 확인되었습니다.





◼️커넥터





교체한 부품은 엔코더, 로터, 베어링, 웨이브링, 오일씰 등

모터 핵심 부품으로, 장기 안정적인 운전을 위해 모두 점검 후 교체하였습니다.



◼️엔코더, 로터





모든 부품 교체 후, 구동 테스트를 진행하였으며,

테스트 결과 모터는 정상적으로 동작하였고,

알람 발생 없이 원활하게 회전이 확인되었습니다.





◼️수리완료







모터 이상 신호나 구동 불안정, 혼자 고민하지 마세요.

서보시스텍이 정밀 점검과 신속 수리로 안정적인 구동을 보장합니다!!



감사합니다~





💌💌💌💌💌💌💌💌💌💌💌💌





테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/nEHkV-sEAKk



🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷







#SGDS20A12A #서보팩알람 #서보알람발생 #서보팩수리 #서보앰프수리



---



안녕하세요🩷



오늘 수리진행할 제품은

모델:YASKAWA SERVOPACK이고, 품번으로는 SGDS-20A12A 입니다

 SGDS-20A12A해당 드라이버는 주로 전원/전압 이상, 모터 출력 불량, 통신 오류,



과전류·과열, 엔코더 오류, 부품 고장 등으로

 점검·수리 문의가 많습니다!!

🔽🔽🔽🔽



◼️입고





이번에 입고된 서보팩은 전원 인가 시 동작 불능 또는 특정 부품 불량으로 인한

 알람 발생 으로 수리되었습니다.

특히 드라이브가 전혀 작동하지 않거나 모터가 돌다가 멈추기를 반복하는



간헐적인 현상도 관찰되었습니다

정밀 점검 결과 서보팩 내부의 전력 출력단



IGBT 모듈의 손상 및 게이트 드라이버 회로 불량이 확인되었습니다



◼️내부수리





모터에 전력을 공급하는 IGBT 소자들은 고부하 운전 및 열적 스트레스로



소손되거나 특성이 저하된 상태였습니다

이와 함께 IGBT를 스위칭시키는 게이트 드라이버 IC가 오작동하여



서보팩의 정상적인 전력 제어를 방해하고

 동작 불능을 초래한 것으로 파악되었습니다





수리 작업에서는 손상된 IGBT 모듈을 고품질 신품으로 교체하고,



관련 게이트 드라이버 IC 및 주변 소자들을 정밀 점검 후 보수하였습니다.

드라이버 내부 전체의 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높이고



전반적인 신뢰성을 향상시켰습니다

장시간 사용으로 인해 성능 저하가 우려되는 평활 콘덴서들도 함께 점검하고



 필요시 교체하여 전원 안정성을 확보했습니다





수리 후 정상적인 전원 인가와 오류 없는 대기 상태 진입을 확인하고,

실제 모터 연결 테스트에서도 무부하 및 정격 부하 조건에서 부드러운 구동과



 안정적인 속도·토크 제어가 이루어짐을 검증했습니다.





◼️수리완료



특히 이전에 발생했던 동작 불능 현상이 사라지고 안정적으로 작동함을 최종 확인하였습니다

"SGDS‑20A12A" 외에도 Yaskawa SERVOPACK 시리즈 전 모델 점검 및 수리가 가능합니다.







💌💌💌💌💌💌💌💌💌💌💌💌
