SANYO DENKI AC SERVO MOTOR P30B06008PCPA9M 산요덴키 서보모터 엔코더 불량

#산요덴키서보모터수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









안녕하세요.

이번 수리한 모델은 💚SANYO DENKI AC SERVO MOTOR💚이며,

품번은 💚P30B06008PCPA9M💚입니다.

모터 사양은 정격 전압 100V, 정격 전류 2.2A, 정격 용량 80W, 회전수 2400rpm입니다.







<입고 및 명판 사진>







점검 시 엔코더와 로터에 문제가 있었습니다.

엔코더는 알람 발생하며, 로터는 회전이 안 됩니다.

모터를 분해하고 엔코더는 🔅기판 불량🔅이며, 로터는 💥파손💥된 상태였습니다.

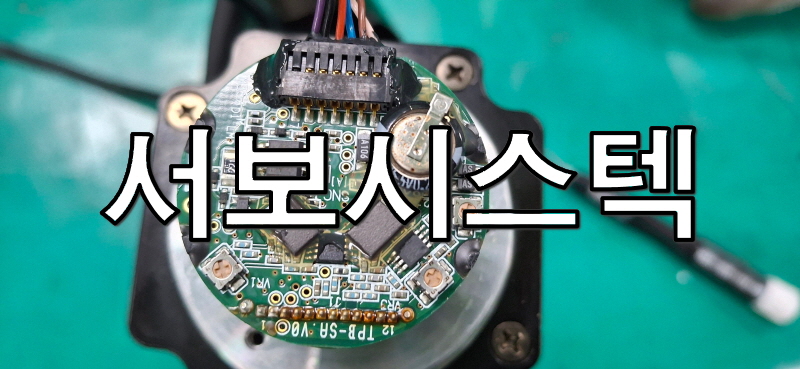

<엔코더,로터,베어링 사진>





교체한 부품은 🔨엔코더, 로터, 베어링, 웨이브링, 스냅링 🔨등입니다.

구동 테스트를 해보니 잘 동작합니다.





<출고사진>







👻 구동 테스트 영상 👻







🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽

---

🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽











🎯 모델:SANYO DENKI AC SERVO MOTOR

🎯 품번:P60B13075DBPD5

안녕하세요.

이번에 수리한 제품은
DAIHEN SANYO DENKI AC SERVO MOTOR P60B13075DBPD5 입니다.
제원은 AC 200V 5.7A, 출력 0.75kW, 3000RPM 입니다.

문제는 엔코더 불량과 브레이크 해제 불량으로 입고되었습니다.
점검해보니 브레이크가 풀리지 않고, 엔코더 알람도 함께 발생하는 상태였습니다.

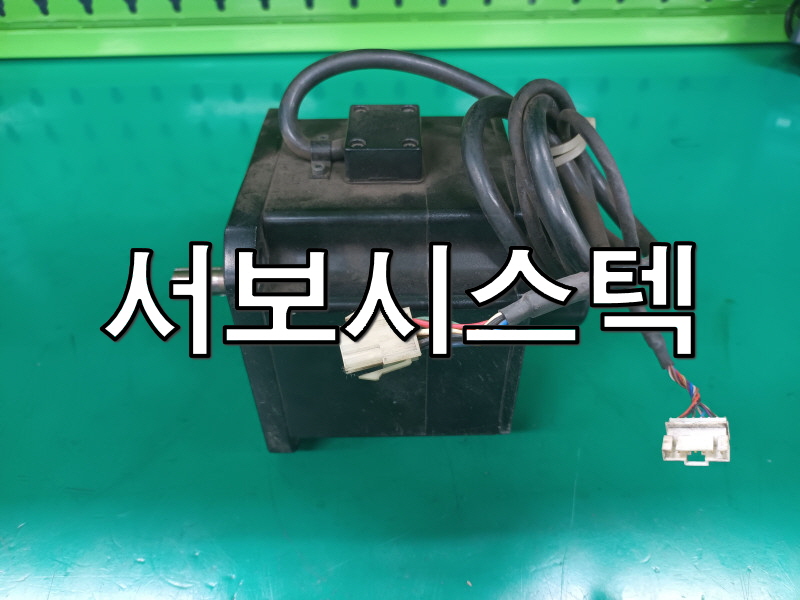

<입고상태>





모터를 분해해 내부를 확인해보니
브레이크 내부에 슬러지가 쌓여 정상적인 동작이 어려운 상황이었습니다.
브레이크를 분해하여 🧡클리닝🧡을 진행한 뒤,
정격 토크값에 맞춰 재조립해주었습니다.

엔코더는 상태가 좋지 않아 정상품으로 교체해주었고,
전·후 베어링에서도 소음이 발생하여 모두 신품으로 교체해주었습니다.

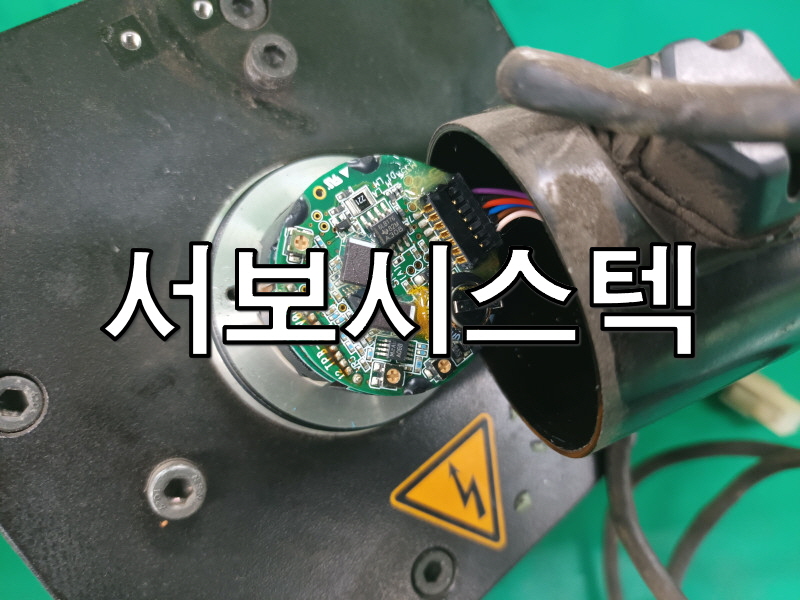

<엔코더분해상태>







수리 완료 후 모터는 새롭게 도색해 마무리해주었으며,
컨트롤러에 연결해 구동 테스트를 진행해본 결과
브레이크가 정상적으로 해제되고,
알람 없이 부드럽고 안정적으로 잘 동작합니다.





<출고상태>









👨🏻‍💻 구동 테스트 영상 👨🏻‍💻
