산요덴키 Q시리즈 AC 서보드라이버 QS1A10AA01FB2S00, 과전류 알람 수리 완료! ㅣ "모터가 안 돌아가요" 산요전기 P30B 시리즈 회전 불량 원인과 수리 방법

#SANYODENKI #QS1A10AA01F #QS1A수리 #P30B06040DXS40 #P30B06040



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍





테스트 영상이 궁금하시다면❗

👇👇👇

https://youtu.be/xpHJzK2vZdc

https://youtu.be/5IhvnXkxtig

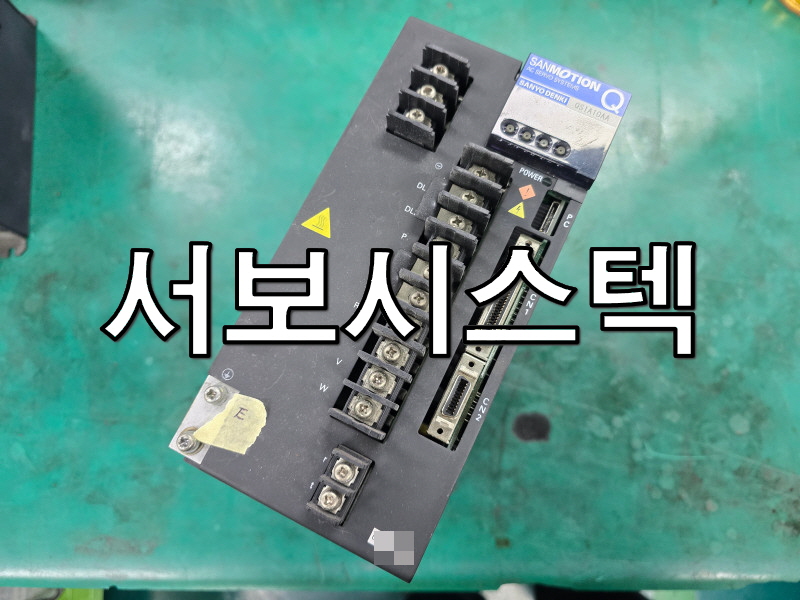

SANYO DENKI AC SERVO DRIVER 수리 입고 건입니다.
모델은 Q시리즈 산요덴키 서보드라이버로, 산업용 설비에 적용되는 고성능 서보 제어 장치입니다.
주전원은 3상 200~230V, 제어전원은 단상 200~230V 사양의 장비입니다.

고객사에서 전달해주신 증상은 과전류 알람 발생으로, 장비 구동이 불가능한 상태였습니다.
입고 후 기본 점검을 진행하며 출력단을 확인한 결과, UVW 출력 파형이 정상적으로 형성되지 않는 현상을 확인하였습니다. 이로 인해 모터 구동 시 이상 동작이 발생한 것으로 판단되었습니다.

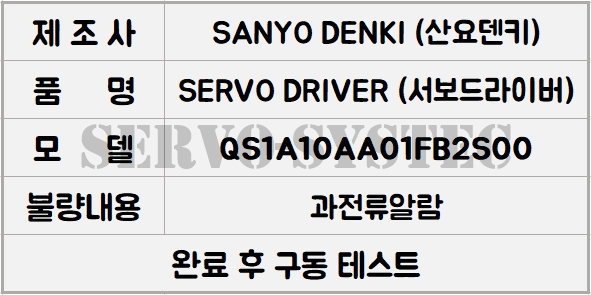

<입고,명판사진>





보다 정확한 원인 분석을 위해 드라이버를 분해 점검하였으며, 출력 구동을 담당하는 파워 모듈 부분을 집중적으로 확인한 결과, 모듈 내부에서 쇼트 불량이 발생한 것을 확인하였습니다. 해당 쇼트로 인해 과전류 알람이 발생한 것으로 판단됩니다.

불량이 확인된 출력 모듈을 신품 부품으로 교체하였으며, 장기 사용으로 인한 재고장을 방지하기 위해 주기성 소모 부품(콘덴서 등)도 함께 교체 작업을 진행하였습니다.

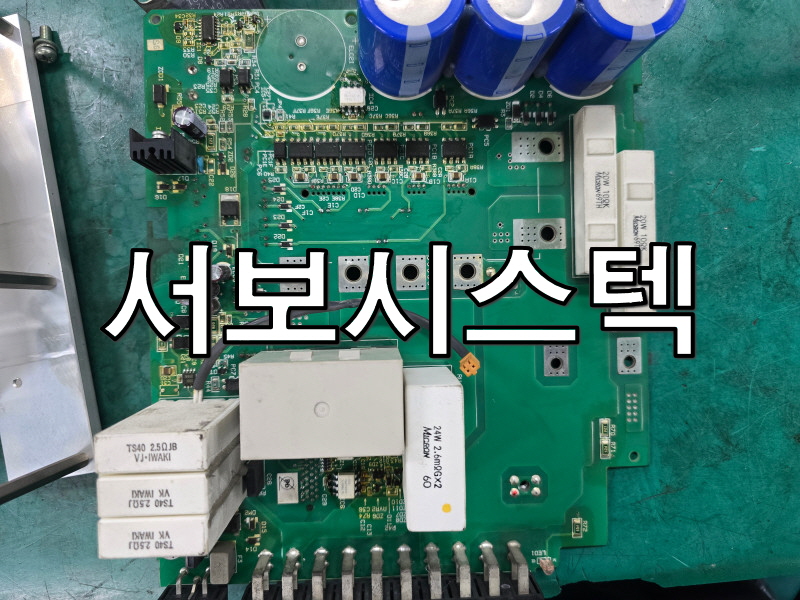

<내부보드사진>



부품 교체 후 전원 인가 및 초기 셋업을 진행하였고, 테스트를 통해 UVW 출력 파형 정상 여부를 확인하였습니다. 테스트 결과, 출력 파형이 안정적으로 형성되었으며, 과전류 알람 없이 정상 구동됨을 확인하였습니다.

최종적으로 연속 구동 테스트까지 완료하여 이상 없이 정상 동작함을 확인 후 수리 완료하였습니다.
동일 증상 재발 방지를 위해 출하 전 최종 점검까지 마무리하여 고객사로 출고 예정입니다.





<출고사진>





🔻🔻🔻🔻🔻🔻🔻🔻

---

🔻🔻🔻🔻🔻🔻🔻🔻

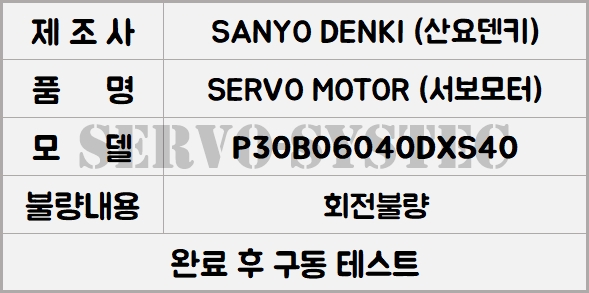

이번에 수리된 모터는 SANYO DENKI AC SERVO MOTOR (품번: P30B06040DXS40) 입니다.
 이 모터는 산요덴키(SANYO DENKI)사의 AC 서보 모터로, 정밀 제어가 요구되는 산업용 자동화 시스템에서 사용되는 핵심 구동 부품입니다 .

P30B06040DXS40 제품이 고장으로 입고되는 주요 증상은 회전불량, 모터 축 고착, 구동불량, 베어링 소음 및 엔코더 에러 등이 있습니다.

점검 결과, 모터 가동 시 심한 비정상적인 소음과 함께 진동이 발생했습니다.
특히, 모터의 회전이 원활하지 않고 뻑뻑한 느낌이 들었으며, 이로 인해 연결된 장비의 정밀 동작에 문제가 발생했습니다.

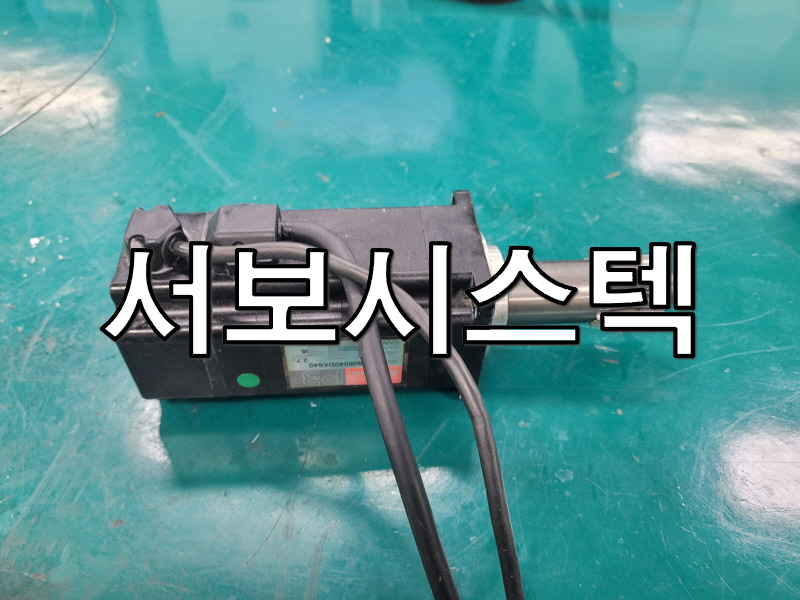

<입고>

SANYO DENKI 수리, P30B06040DXS40, P30B 시리즈 수리, 산요전기 모터수리

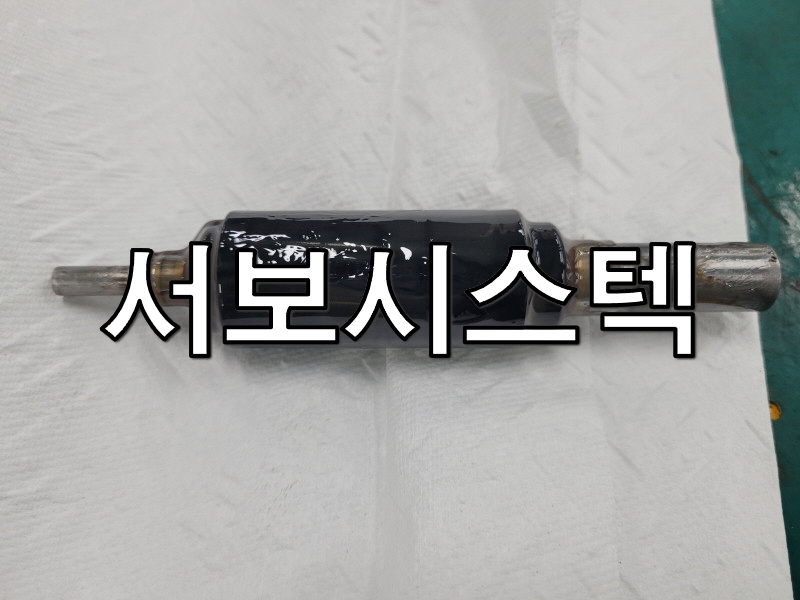

수리 작업을 위해 모터를 분해하여 내부 베어링과 회전자를 정밀 점검했습니다.

정밀 분해 결과, 오랜 사용으로 인한 소음과 진동, 그리고 뻑뻑한 회전의 주원인이었던 베어링의 수명 저하와 내부 구름 요소들의 심한 마모가 확인되었습니다.

손상된 전후방 베어링은 모두 새로운 고품질 정품으로 교체했으며, 모터 내부의 오염 물질을 깨끗이 제거하는 클리닝 작업을 실시했습니다.

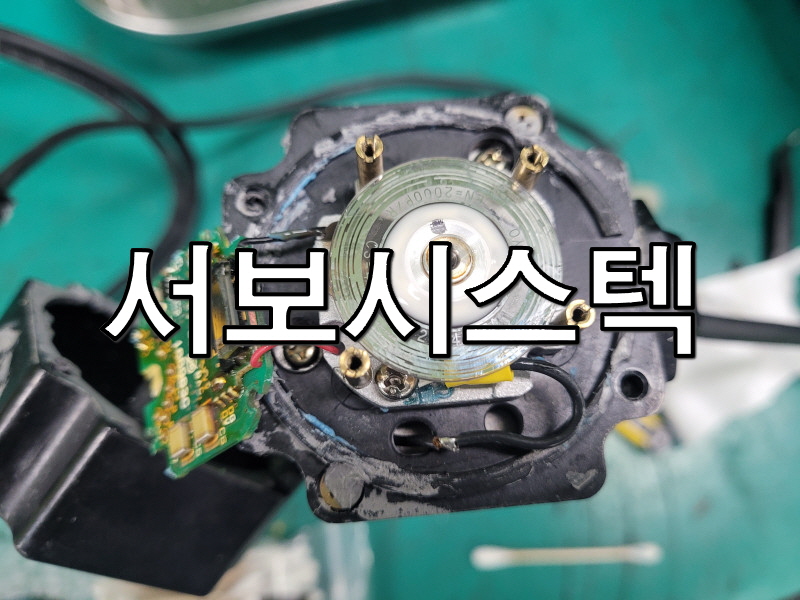

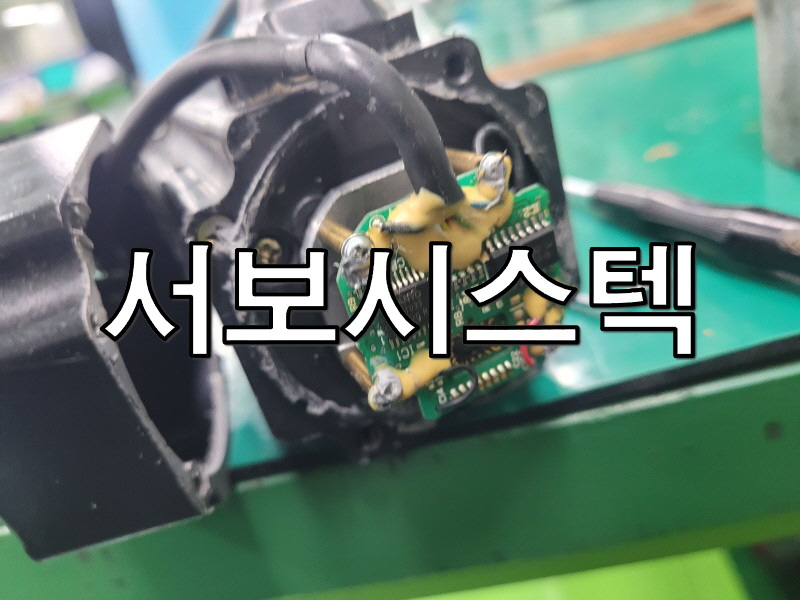

<엔코더 및 베어링 외>





수리 후 모터를 재조립하고 전용 테스트 스탠드에 연결하여 최종 구동 테스트를 진행했습니다.

구동 테스트 결과, 이상 소음이나 진동 없이 모터가 매우 부드럽게 회전하였으며, 저속부터 고속 영역까지 전 구간에서 안정적인 회전 상태를 유지하는 것을 확인하였습니다. 또한 정격 속도 및 정격 출력 조건에서도 출력 저하나 불안정한 동작 없이 정상적인 구동 특성을 보임을 확인하였습니다.

모든 기능이 정상 작동함을 검증하여 수리를 성공적으로 마무리했습니다.







<출고>



산요전기(SANYO DENKI) P30B 시리즈는 고속 정밀 제어가 장점인 만큼, 작은 베어링 마모나 엔코더 오차가 장비 전체의 정밀도에 큰 영향을 미칩니다.



저희 [서보시스텍]은 단순한 부품 교체를 넘어, 전용 테스트 장비를 통해 신품에 가까운 성능 복구를 지향합니다.



회전 불량이나 소음 증상으로 고민 중이시라면, 정밀 진단을 통해 소중한 자산인 장비의 수명을 연장해 보세요!
