안녕하십니까!

오늘 수리 진행한 제품은 산업 현장에서 안정적인 전력 전달을 담당하는

BOSCH POWER CABLE 입니다.

모터와 직접 연결되어 고출력 전류를 공급하는 핵심 부품으로,

설비의 안정성과 직결되는 중요한 전원 케이블입니다.

🩶입고사진🩶

모터 측과 연결되는 커넥터 부위가 버닝으로 인해 소손된 상태로 확인되었습니다.

기존 손상된 커넥터를 제거한 후 신품 커넥터로 교체 작업을 진행했습니다.

이와 같은 커넥터 소손은 초기 단계에서 변색이나

미세한 탄 흔적으로 확인되는 경우가 많습니다.

조기 점검 및 교체를 진행하면 2차 손상과 설비 다운을 충분히 예방할 수 있습니다.

🩶커넥터 교체🩶

교체 후에는 절연 테스트를 실시하여 안전상 문제가 없는 상태 임을 확인했습니다.

또한 케이블 외관 및 단자부 전체를 클리닝해주었으며,

모터에 연결하여 시운전을 진행한 결과

이상 없이 부드럽게 정상 동작하는 것을 확인했습니다.

🩶수리완료🩶

이번 작업을 통해 커넥터 손상으로 인한 2차 고장 위험을 예방할 수 있었으며,

정기 점검과 예방 정비의 중요성을 다시 한번 확인할 수 있었습니다.

고전류 전원 케이블의 이상 징후 (변색, 탄 흔적, 발열 등)가 발견되면

조기 점검을 권장드립니다!!

💛🩷🩷💛🩷💛💛💛🩷🩷💛💛💛🩷💛💛💛🩷🩷

👇👇👇

2️⃣번째 수리품 있습니다~

#서보모터수리 #서보모터오버홀 #모터수리전문 #엔코더수리 #커넥터수리
◾SD-B2.025.030-00.000
◾SD-B2.045.030-00.000
◾SD-B3.070.030-00.000
◾SD-B3.100.030-00.000

안녕하세요😊

오늘 소개할 제품은 산업 현장에서 핵심 역할을 하는

BOSCH SERVO MOTOR (SD-B4.140.020-00.000)입니다.

길쭉한 노브레이크 모터로, 정밀 제어 설비에서 위치와 속도를 안정적으로

제어하는 핵심 부품입니다.

정기적인 점검과 예방 정비가 특히 중요한 장비입니다.

➖➖➖➖➖➖➖➖➖

해당모델은 [스테이터 권선 소손, 엔코더 통신 오류,

그리고 베어링 마모로 인한 소음 및 진동] 등으로 수리입고되는 경우가 대부분 발생합니다

<입고사진>

이번 수리품 입고 후 점검을 진행해보니

파워 커넥터가 버닝으로 인해 심하게 소손된 상태였습니다.

산업용 정밀 모터는 작은 발열, 진동, 피드백 이상도 장비 전체 성능과 안전에 영향을 줄 수 있어

초기 이상 신호를 무시하면 2차 손상이 발생할 수 있습니다.

<커넥터 교체>

모터를 분해하여 내부를 추가로 확인한 결과,

스테이터 내부 코일에도 불량이 확인되어 재권선 작업을 진행했고,

파워 커넥터는 신품으로 교체해주었습니다.

또한 엔코더 역시 정상 동작❌하지 않아

정상품과 비교해보며 불량 부품을 찾아 교체해주고,

교체 후 엔코더 피드백이 정상적으로 출력되는 것을 확인했습니다.

<엔코더 교체>

전·후 베어링에서는 소음이 발생하고 있어

모두 신품 베어링으로 교체해주었습니다.

<수리완료>

모든 수리 완료 후 도색 작업까지 마무리하였으며,

시운전을 진행한 결과

소음 없이 부드럽게 정상 동작하는 것을 확인했습니다.

내부 점검과 시운전 과정에서 이상 징후가 없는 것을 최종 확인하여

안정적인 설비 운용이 가능합니다.

💛🩷🩷💛🩷💛💛💛🩷

테스트 영상이 궁금하시다면❗

👇👇👇

https://youtu.be/tRe09NZfLYI

💛🩷🩷💛🩷💛💛💛🩷

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#AllenBradley #서보모터베어링교체

#엔코더수리 #MPL시리즈 #서보모터오버홀

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요~

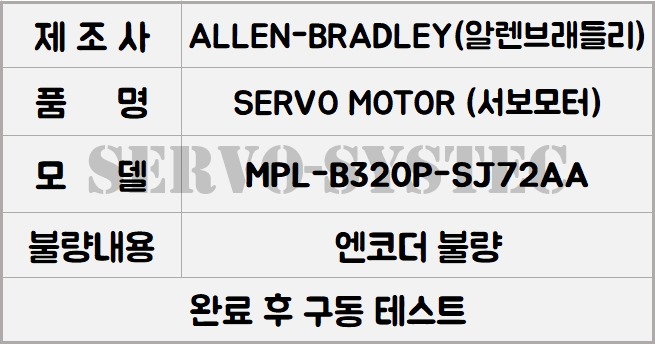

이번에 입고된 ALLEN-BRADLEY AC SERVO MOTOR

[MPL-B320P-SJ72AA]는

샤프트 흔들림과 엔코더 피드백 불량으로 의뢰된 사례이며,

점검부터 복구까지의 과정을 안내해 드리겠습니다!

⬇️⬇️⬇️⬇️

<입고,명판>

이 모델은 2kW급 고속 AC 서보 모터로, 정격 전압 460V, 정격 전류 4.5A, 정격 주파수 334Hz,

회전수 5000rpm 사양을 가지고 있습니다.

산업용 장비에서 정밀 위치 제어가 필요한 곳에 주로 사용되며,

고속 회전과 높은 정밀도를 요구하기 때문에 정기적인 점검이 필수적입니다.

<커넥터>

이번제품은 점검 시 플랜지 베어링 하우징과 엔코더에 문제가 확인되었습니다

특히, 샤프트의 미세한 흔들림과

엔코더 피드백 불량으로 인해 모터의 정밀 제어 성능이 저하⬇️되는 문제가 발생하였으며,

이는 장비 전체의 운용 안정성에도 영향을 줄 수 있는 상태였습니다ㅠㅠ

<로터, 스테이터>

이에 따라 모터 내부를 정밀하게 세척하고, 전면 플랜지, 엔코더, 베어링, 웨이브링, 스냅링 등

주요 마모 부품을 교체하였습니다.

또한 외부 도색을 통해 모터의 외관과 부식 방지 기능까지 개선하였으며,

이를 통해 장기적인 안정성과 신뢰성을 확보하였습니다.

<수리완료>

구동 테스트를 진행하여 모터가 정상 속도로 안정적으로 회전하며,

모든 기능이 문제 없이 작동함을 확인하였습니다.

해당모델 외에도 MPL시리즈 수리가능하니 많은문의바랍니다~

➖➖➖➖➖➖➖➖➖➖➖➖➖➖
