모델: ALPHA SERVO MOTOR REDUCER

품번: SP 180S-MC1-10-0M1-2K SP 180S-MC1-10 -0M1-2K RATIO:10

<수리품 외관>

해당 서보 모터 감속기는 현장에서 모터 구동 시 비정상적인 마찰음과 함께

과도한 진동이 발생하거나,

감속기 부분에서 오일 누유가 심하게 발생하는 불량으로 점검 의뢰되었습니다.

정밀 점검 결과, 감속기 내부 기어의 마모 및 손상이 확인되었습니다.

특히, 입력단 및 출력단의 기어 이빨에 마모가 심하게 진행되어 백래시(Backlash)가

증가한 것이 발견되었습니다.

또한, 감속기 내부의 오일 씰(Oil Seal)이 경화되어 제 기능을 상실하여

오일 누유가 발생했고, 내부 베어링의 수명 만료로 인한 소음 및 진동도 확인되었습니다.

수리 작업에서는 마모된 감속기 내부 기어를 신품으로 교체했습니다.

경화된 모든 오일 씰을 신품으로 교체하여 🧨오일 누유를 완벽하게 방지🧨했습니다.

수명이 다한 감속기 내부 베어링을 신품으로 교체했습니다.

감속기 내부의 오래된 그리스 및 오일을 완전히 제거하고

새로운 고품질 윤활유로 재충진했습니다.


모터와 감속기 내부를 세척💦💦하였습니다.

수리 후 모터와 감속기의 부드럽고 조용한 회전을 확인하는 테스트를 완료했습니다.

감속기 부분에서 오일 누유가 전혀 없고❌, 진동 및 이상 소음이 사라졌으며,

정확한 감속비와 충분한 출력 토크가 발휘됨을 검증했습니다.

실제 부하를 연결하여 안정적으로 동작하는 것을 확인하고,

장시간 구동 테스트를 통해 신뢰성을 확보했습니다!

🧨수리내용

● 감속기 내부기어 마모 및 손상으로 인한 신품교체

● 경화된 오일씰을 신품교체하여 오일누유 완벽방지

● 감속기내부 베어링 교체

ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ

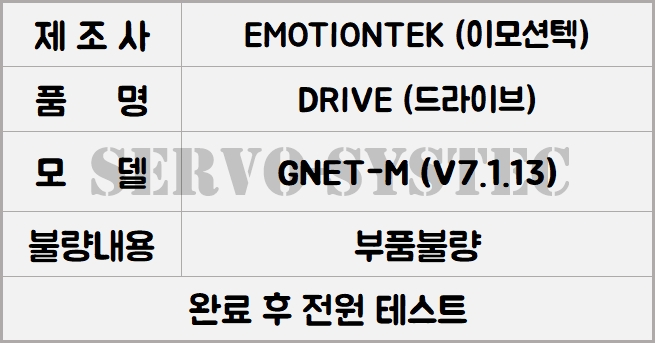

🎈모델: EMOTIONTEK DRIVE

🎈품번: GNET-M (V7.1.13)

모션 컨트롤러가 수리입고되었습니다

수리진행해봅시다~

<수리품 외관>

메인 보드를 잠깐 보면 메인 칩셋으로 DSP칩이 있고,

FPGA칩등이 있습니다.

고속 DSP와 FPGA에서 모션 펄스 등을 출력하는 것 같습니다.

Wiznet의 W5500칩도 Ethernet 통신을 위해서 달려있습니다

<내부수리진행>

우선, 점검을 진행해보니 전원 회로에 문제가 있는 것 같습니다.

전원부를 점검해서 문제의 소자들을 교체한 후.

전원을 투입하여 테스트를 진행해보니 정상 부팅되는 것을 확인하였습니다!

🧨수리내용

● 전원부 점검 후 문제소자들 교체

● 전원테스트

🔽🔽🔽

<수리 후 전원 테스트>

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#후지서보수리 #후지서보모터수리

GYS101DC1-SA, GYS201DC1-SA, GYS751DC1-SA

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요

모델: FUJI AC SERVO MOTOR

품번: GYS401DC1-SA

사양은 400W입니다.

<입고, 명판>

해당모터는 작동 불량으로 수리입고되었습니다

<엔코더>

점검 결과 스테이터 불량이 확인되었습니다

.
내부를 분해해 보니 슬러지가 많이 쌓여 있었습니다

이로 인해 발열과 작동 이상이 발생한 것으로 판단됩니다.

<내부수리진행>

스테이터는 수리하였고, 내부 슬러지를 깨끗이 클리닝하였습니다.

다시 조립 후 시험 운전한 결과 정상 작동 확인하였습니다.

<수리완료>

외부 클리닝까지 완료하고 깔끔하게 수리하여 출고하였습니다!

감사합니다

🎈 구동 테스트 영상

ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ

모델: FUJI FALDIC SERVO DRIVER

품번: RYB401S3-VBC-Z9

오늘 수리진행할 모델입니다!

이 드라이버는 입력 전원 3AC 220V, 출력 400W 사양을 가지고 있습니다

<입고 시 외관>

입고 당시 불량은 일정 시간 후 전원 차단이 되는 현상이었습니다.

<내부수리진행>

점검 결과, 전원부에서의 안정적인 전압 유지가 되지 않는 상태❌였으며,

SMPS 구동 회로와 그 주변의 발진 회로 계통의 부품 열화가 주요 원인이었습니다.

해당 부품들을 신품으로 교체하고,

주기성 부품도 함께 오버홀 해주었습니다.

수리 완료 후 반복적인 전원 온/오프 및 장시간 테스트를 진행하였고,

이상 없이 안정적인 동작을 유지하는 것을 확인하였습니다.

<수리완료>

모터와 연결하여 시운전 해보니 알람 발생없이 잘 동작합니다!

🧨수리작업

● 불량부품 신품교체

● 주기성부품 오버홀

● 전원테스트

🔽🔽🔽

🎈전원 테스트 영상

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#화낙스핀들수리  #화낙스핀들모터수리  #화낙서보모터신품

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

🎈서보모터전문수리🎈

모델: FANUC AC SERVO MOTOR

품번: A06B-0212-B605

수리를 해봅시다~!

<수리품 외관>

해당 모터는 현장에서 모터 구동 시 과도한 발열이 발생하거나,

정격 토크가 제대로 나오지 않아 부하를 견디지 못하는 불량으로 점검 의뢰되었습니다.

<엔코더>

정밀 점검 결과, 모터 내부 코일(권선)의 절연 상태가 전반적으로 약해져

누설 전류가 발생하고 이로 인해 발열이 심해지는 것이 확인되었습니다.

특히, 코일의 부분적인 단선 또는 층간 단락이 진행되어

효율 저하와 출력 부족의 원인이 발견되었습니다.

수리 작업에서는 모터 코일의 절연 상태를 정밀 확인하여 절연 불량 부위를 보강하거나,

필요 시 전체 재권선 작업했습니다.

재권선 시에는 정격 사양에 맞는 코일선과 고품질의 절연 재료를 사용하여

모터 성능을 복원해주었습니다.

모터 내부의 냉각 통로를 깨끗하게 청소하여 열 발산을 원활하게 했습니다.

베어링 상태도 함께 점검하여 이상이 없는지 확인했습니다.👀

또한 내부 세척💦💦하였습니다.

<수리완료>

수리 후 모터의 정상적인 동작 온도 유지 및 정격 속도/토크 출력을

확인하는 테스트를 완료했습니다.

장시간 구동 시에도 과열 없이 ⭐안정적으로 작동함⭐을 검증했습니다.

이로써 해당 모터의 점검 및 수리를 마무리했습니다.

🧨수리내용

● 모터코일 절연 불량 부위 보강 및 재권선작업

● 모터내부 냉각 통로 세척

● 구동테스트

🔽🔽🔽

<수리 후 구동 테스트>

ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ

모델: FANUC SERVO MOTOR

품번: A06B-2268-B400

<제품사진>

신품 제품이 판매되어 테스트 확인 후 출고되었습니다

재고 보유중이니 많은문의 바랍니다~

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#스텝드라이버수리 #EZI스텝모터수리 #스테핑모터수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

모델: EZI-SERVO STEPPING DRIVER

품번: EZS-NDR-MI-42L D1-RA

<제품점검사진>

제품 수리 보내주셨는데 점검시 정상확인되었습니다

점검,테스트 가능합니다😊

ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ

안녕하세요~

모델: EZI-SERVO STEPPING MOTOR

품번: EZM-42L-D1-RA-0.8


이번에 수리해볼 제품은 2상 스태핑모터에 엔코더가 달린 모델입니다.

스태핑모터의 단점인 탈조를 보완한 제품입니다!

<수리품 외관사진>

구동이 되지 않는 문제로 입고되었습니다

점검하여 확인해 보니 엔코더와 스테이터 코일에 문제가 있는 것으로 확인되었습니다!!

<내부 분해 및 수리진행>

모터를 분해하여 엔코더와 스테이터를 교체해 주었습니다

<수리완료>

수리 후 구동테스트를 돌려보니 잘 구동됩니다~

<수리 후 구동테스트>
