에이비비타마가와모터수리 레졸버불량 ABB TAMAGAWA AC SERVO MOTOR 3HAC17484-9/03(TS4886N9079E411)



#서보모터수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

















안녕하세요 :)



이번 수리할



모델은 ABB TAMAGAWA AC SERVO MOTOR이며,



품번은 3HAC17484-9/03(TS4886N9079E411)이고,



ABB 로봇 2축에 장착하는 모터입니다.

로봇 규격은 IRB6640이며,



로봇이 최대 뻗을 수 있는 길이는 2.5m, 페이로드는 180입니다.







<입고,명판>



점검 시 절연과 브레이크에 문제가 있었습니다.

레졸버를 확인해보니 불량✅이었습니다.





브레이크를 검사해보니 불량으로 판명됐습니다..✏️✏️



모터를 분해하고 내부를 확인해보니



오일이 유입된 상태여서 세척🫧했습니다.

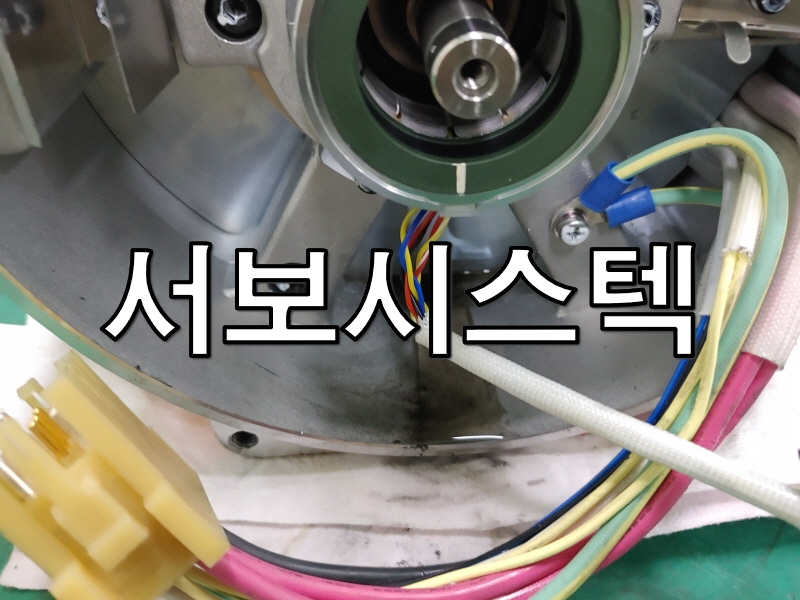

<부품사진>



교체한 부품은



브레이크, 레졸버, 베어링, 웨이브링, 오일씰 등 교체하였으며



로터는 코팅을 하였고



모터는 도색🎨을 했습니다.







<수리완료>



구동 테스트를 해보니 잘 동작합니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖
