야스카와서보드라이브수리 온도 알람 발생 냉각 팬 불량 콘덴서 다이오드 저항 교체 SGDV-180A11A002000

#야스카와서보드라이브수리



산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍







<입고 상태>



YASKAWA SERVOPACK SGDV-180A11A002000가 수리 입고되었습니다.
SGDV 시그마 5 시리즈 서보팩입니다. 오래된 시리즈는 아닙니다.





3상 220V 용이고 2kW 짜리 제품입니다.
업체 문제점은 냉각 팬이 안 돌아가 온도 알람이 발생한다고 합니다.



<내부 상태>



일단 입력 단과 출력단을 VI 테스터기로 체크해 보니 파형은 이상 없어서 전원을 인가해 보니 냉각 팬이 안 돌아갑니다.
이 제품은 총 냉각 팬 2개가 들어갑니다 하나는 24VDC, 나머지 12VDC 이렇게 있습니다.





두 개 모두 수명을 다 해 알람이 발생한 것 같습니다.

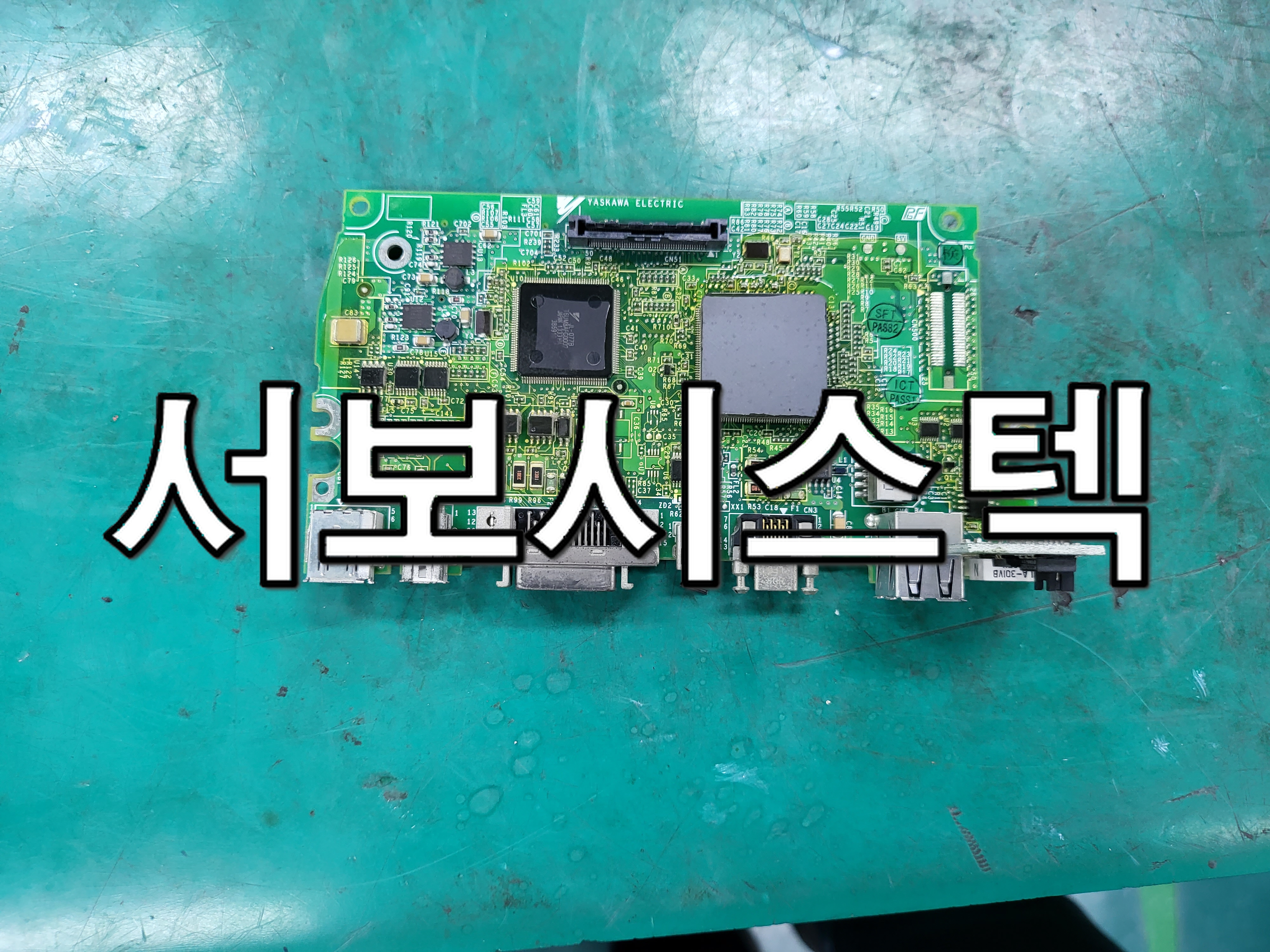

라인 리시버, 포토커플러, 릴레이 등 부품들도 점검했습니다 점검 결과 일부 부품 불량이 확인되었습니다

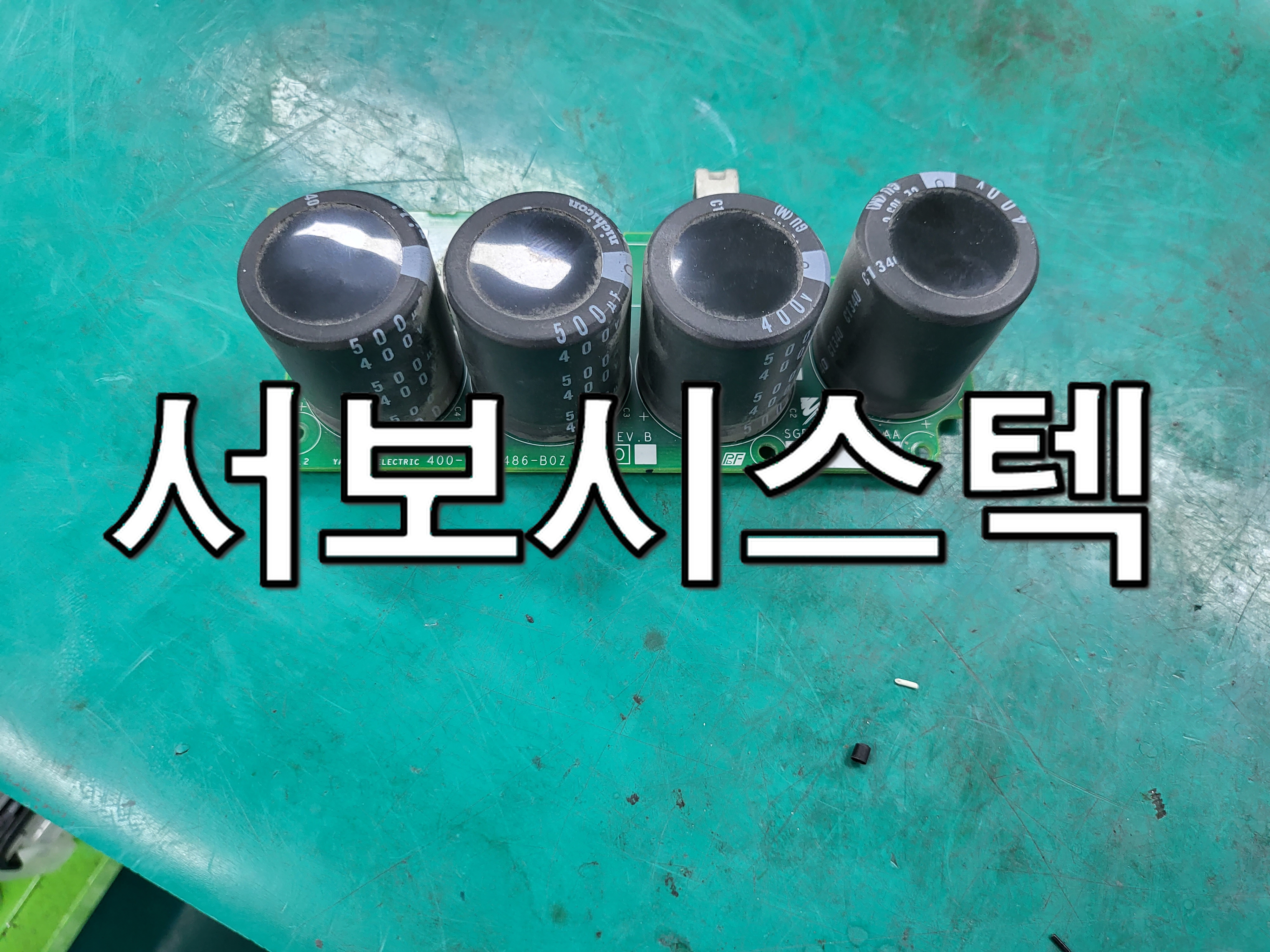

그래서 주기성 부품 콘덴서, 다이오드, 저항도 교체해 주고 냉각 팬까지 교체하였습니다.
조립을 하고 이 용량에 맞는 서보모터를 연결하여 테스트를 해보니 이상 없이 구동되어 수리 완료했습니다.



🤖 전원 테스트 영상 🤖
