안녕하세요~😊❤️🌈
오늘은 미쯔비시서보드라이버가 수리입고되었습니다
모델: MITSUBISHI AC SERVO DRIVER
품번: MR-J2S-700B-PD030
🌈수리품 입고
이 서보드라이버에서 전원 인가 시 주회로 이상 알람 및 동작 불가한
불량이 발생하여 점검을 진행하였습니다.

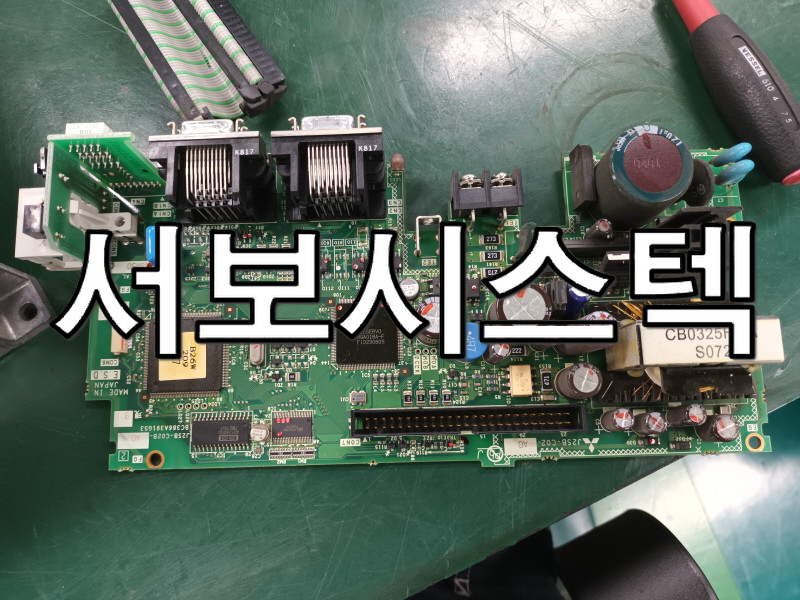

🌈점검
점검을 해보니 충전 램프 깜박임 및 파워단 발열과 탄화 흔적이 확인되었고,
IGBT 계열 소자 및 주변 회로 손상 징후가 관찰되었습니다.
또한 입력/출력 케이블 접촉 불량과 커넥터 산화, 제어부 전해콘덴서 열화가 확인되었으며
냉각팬 약화와 접지 불량도 일부 확인되었습니다.
해당 시리즈의 수리·출고 사례가 다수 보고되어 유사 고장 양상이 확인됩니다.
🌈수리진행
수리 작업으로는 손상된 파워단 소자 및 관련
드라이버 소자 교체, 탄화부 세척 및 재솔더 처리,
열화된 전해콘덴서·퓨즈류
교체를 수행하였습니다.
입력·출력 케이블과 문제 커넥터는 교체 또는 접점 복구를 시행하였으며
냉각팬 점검·교체와 접지 개선을 통해 냉각 및 안전성을 확보하였습니다!
내부 전체 클리닝으로 이물질 제거 및 통풍 경로를 정리하였습니다.
무부하 전원 인가 후 전압·전류 파형을 기록하여 이상 유무를 확인하였고
모터 연결 상태에서 부하 단계별 속도·토크·위치 제어 동작을 검증하였습니다.
🌈수리완료
장시간 연속 구동 시험을 통해 발열 및 에러 재발 여부를 모니터링하였고
최종적으로 에러 재발 없이❌ 정상 동작이 확인되었습니다.
이로써 수리를 완료하였습니다.
감사합니다❤️😊🌈
🧨수리내용
● 손상된 파워단 소자 및 관련부품 교체
● 입.출력 케이블, 커넥터 교체 및 접점복구
● 내부전체클리닝
● 구동테스트
🔽🔽🔽
🌈구동 테스트 영상
ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ
안녕하세요
2번째로 수리할 제품은 미쓰비시서보모터입니다
🔻🔻🔻

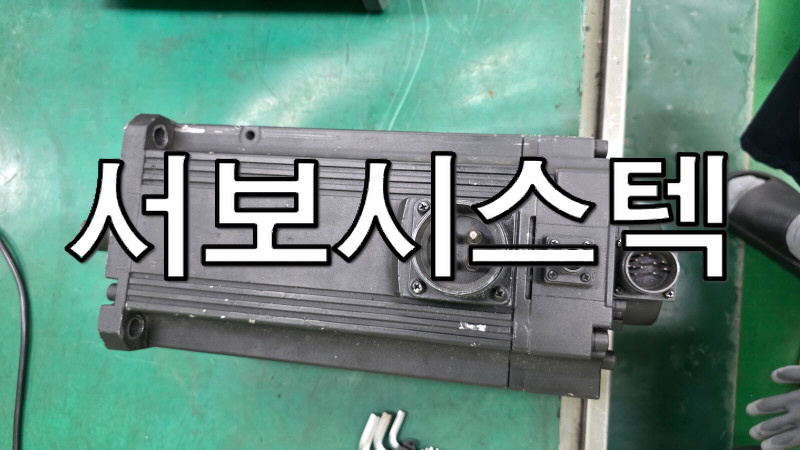

모델: MITSUBISHI AC SERVO MOTOR
품번: HC-SFS902BF-S1
🔻🔻🔻
용량은 9KW이며, 최대속도는2,000RPM입니다

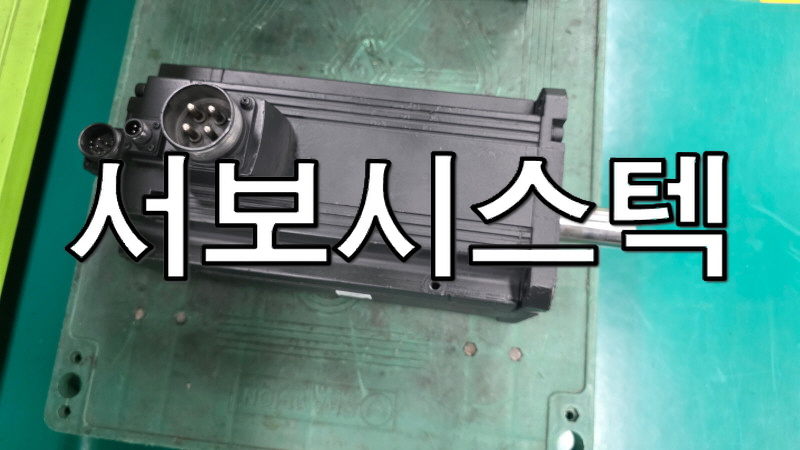

🌈입고,명판
일단 권선, 절연을 점검해보니 정상입니다
🌈수리진행

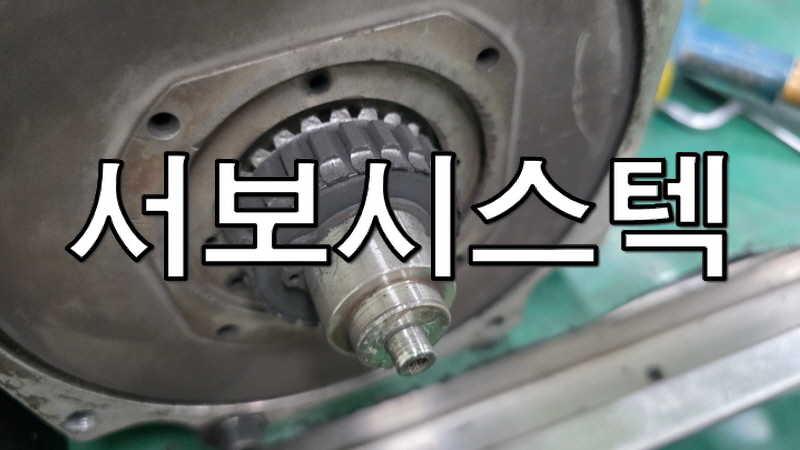

<샤프트>
그리고 브레이크를 해제할려고 보는데
브레이크 타입인데도 불구하고 샤프트가 그냥 회전합니다

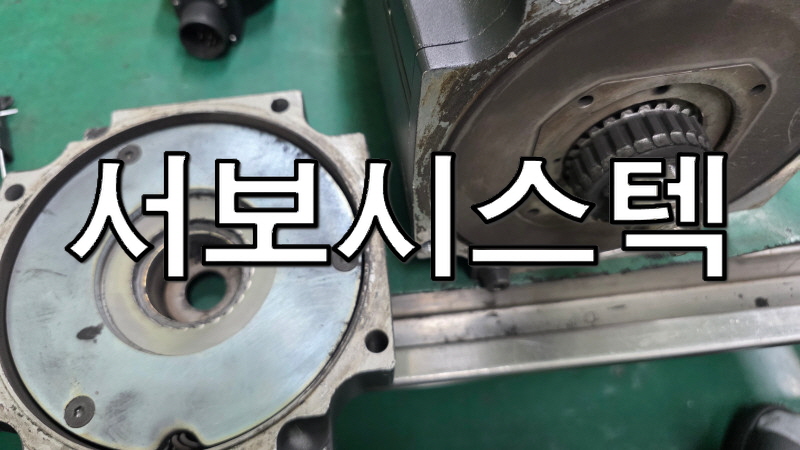

<엔코더, 브레이크>
그리고 엔코더를 점검해보니 엔코더에선
회전하다 한번씩 통신알람이 발생합니다
🌈수리완료
문제점들을 알았으니 수리를 진행하였고
완료 후 테스트하니 정상동작하였습니다~!!
🔽 🔽 🔽
🌈구동 테스트 영상
