미쓰비시서보드라이버수리 (AL E9) MR-J2-20B

#서보엠프수리



MR-J2-10B,MR-J2-40B,MR-J2-60B









서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍













안녕하세요!!



🌞서보시스텍🌞입니다





오늘은 서보드라이버를 수리진행해보겠습니다~

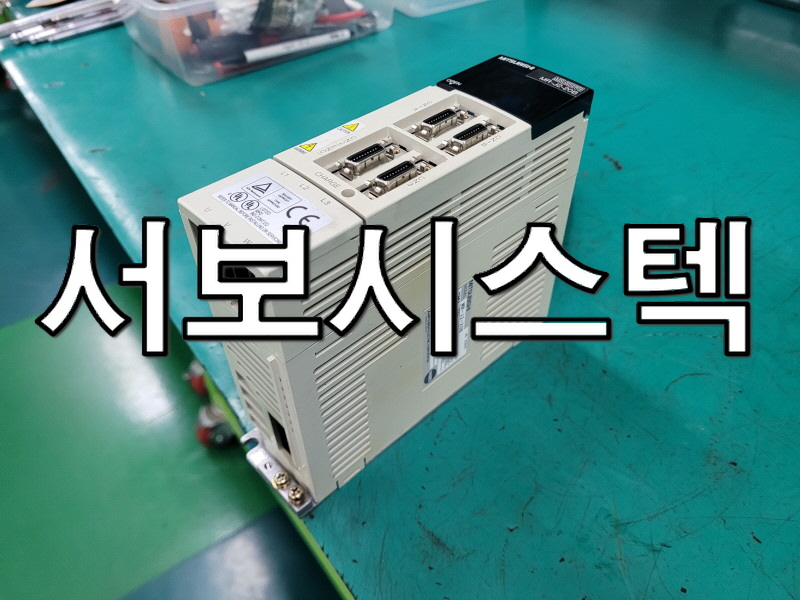

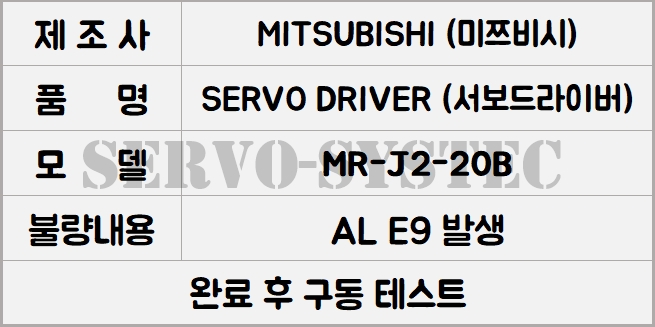

모델:MITSUBISHI AC SERVO DRIVER

품번:MR-J2-20B





🔻입고





드라이버 점검 결과, 주로 E9 알람이 발생하여



드라이버가 정상적으로 작동하지 않았습니다 🚫  .

이 알람은 드라이버 내부의 부품 문제로 인해 발생되는 에러 코드입니다 .



또한, 모터를 고속 운전 시 저전압 알람이 발생하기도 했습니다 .

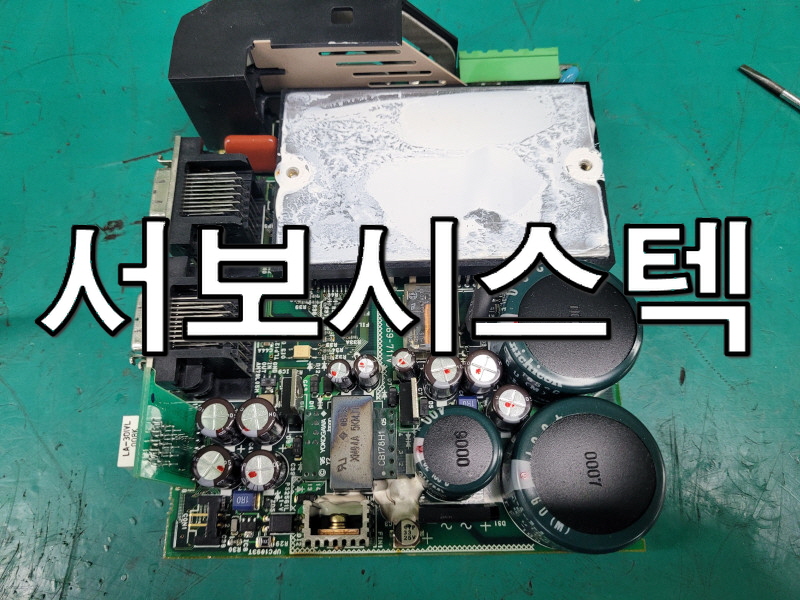

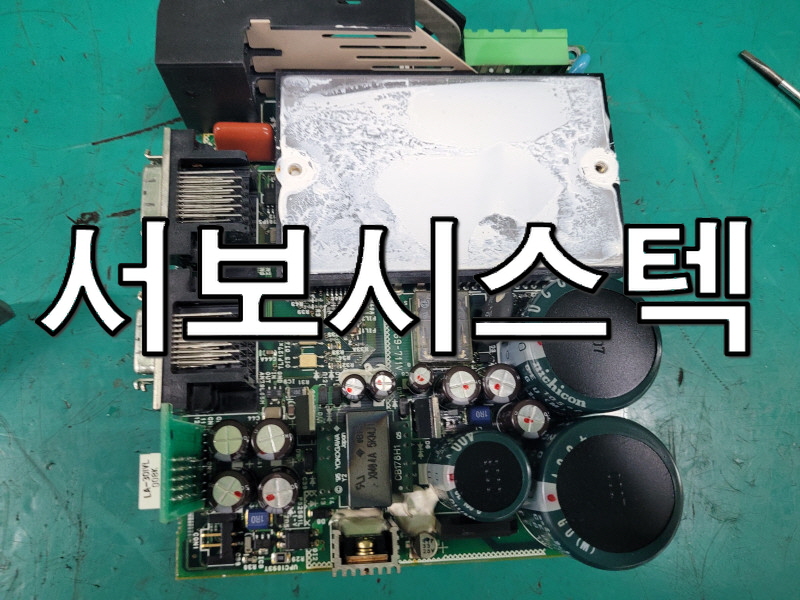

🔻내부사진

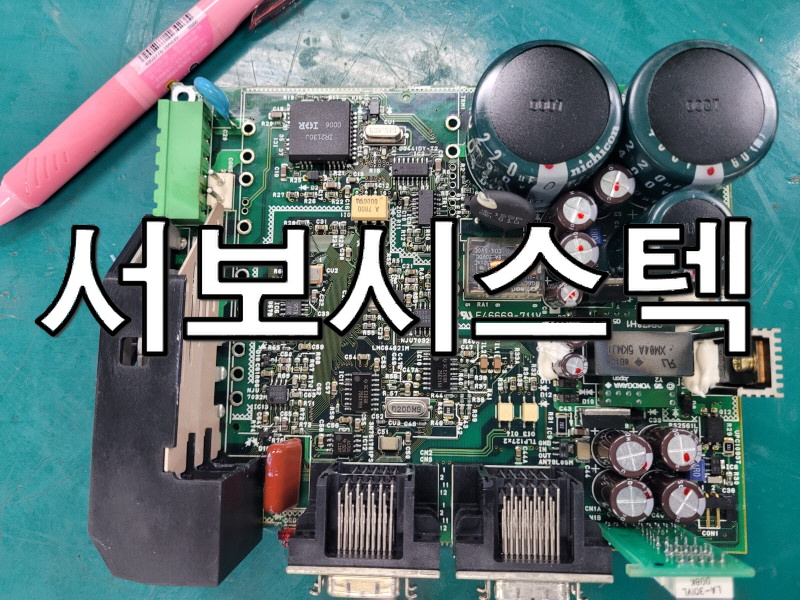

수리 작업을 위해 드라이버 내부를 분해하여 기판과 부품들을 정밀하게 점검했습니다.

E9 알람 및 저전압 알람의 원인이 되는 내부 부품들을 확인하고,



손상되거나 노후된 콘덴서와 SMPS CONTROL IC 등을 교체하는 작업을 진행했습니다









TRANSFORMER의 2차측 전압이 낮게 측정된 경우



해당 부품도 교체하여 전반적인 전원부 안정성을 확보했습니다 .



모든 내부 부품은 이물질 없이 깨끗하게 세척💦💦 후 재조립되었습니다.







모든 수리를 마친 뒤, 드라이버를 조립하고 테스트 장비에 연결하여



최종 구동 테스트를 진행했습니다.





🔻수리완료



테스트 결과, 알람 발생 없이❌ 전원이 정상적으로 인가되었고,



서보 모터와 통신하며 안정적으로 제어하는 것을 확인했습니다!!



감사합니다~





---





🔻 구동 테스트 영상





---
