야스카와 서보팩 SGDV-170D01A 수리 사례 과전류 알람 발생 원인 분석 및 전원부 복구



#SGDV-170D01A 과전류 알람 #야스카와 Sigma-V 서보드라이브 고장

#서보팩 전원부 콘덴서 노후화







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍





















안녕하세요!
이번에 수리한 제품은 YASKAWA Servo Drive SGDV-170D01A 모델입니다.
해당 모델은 야스카와 Sigma-V 시리즈 서보팩으로, 산업 자동화 설비 및 각종 장비에 널리 사용됩니다.
본 제품은 운전 중 과전류 알람이 발생하며 정상 동작이 불가능한 상태로 입고되었습니다.
외관상 큰 손상은 없었으나, 내부 전원 계통 이상이 의심되어 정밀 회로 분석을 진행했습니다.
당사 입고 후 진행된 정밀 회로 분석 결과, 이 모델의 고장 원인은 드라이버의 직류 링크(DC Link) 섹션과 보조 제어 전원 라인에 집중되어 있었습니다.





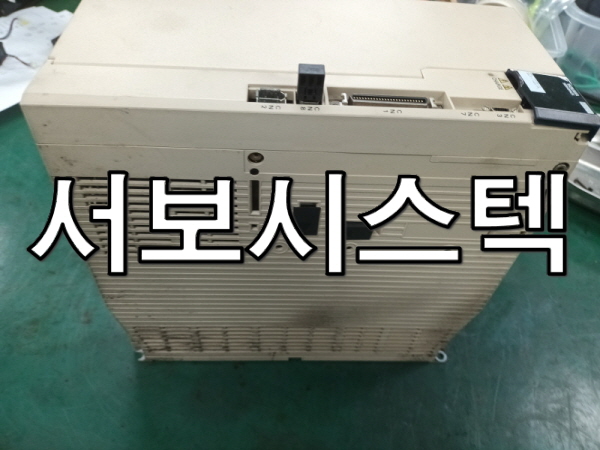

🔻야스카와서보팩 수리입고



장기간 사용으로 인해 내부에 사용된 다수의 전해 콘덴서가 광범위하게 노후화되어 본래의 정전 용량을 상실한 상태였습니다.





이로 인해 서보팩의 핵심 제어부인 DSP에 공급되는 저전압 제어 전원 레일에 과도한 리플 노이즈가 발생했고, 해당 전압 불안정성이 게이트 드라이버 회로에 영향을 주어 실제 이상이 없음에도 불구하고 오류성 과전류 신호를 제어 로직으로 전달된 것이 알람 발생의 근본 원인으로 확인되었습니다.



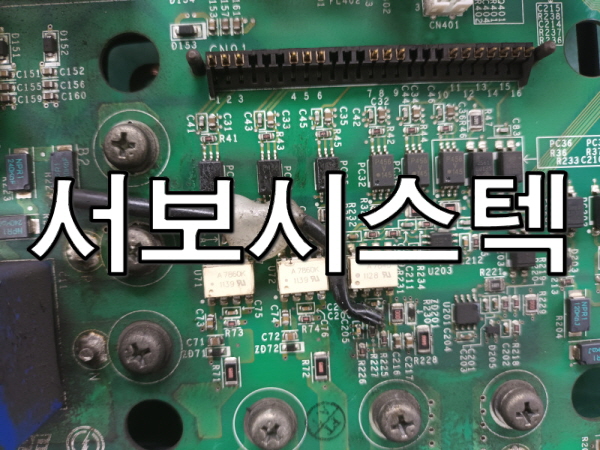

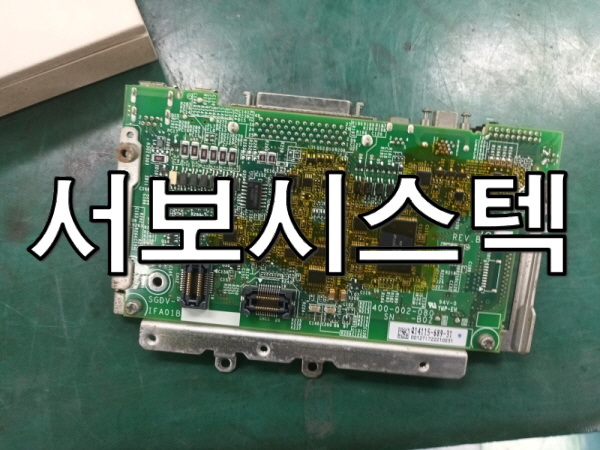

🔻야스카와서보팩 내부모습



수리 작업은 드라이버를 완전히 분해한 후 진행되었습니다.
☑전원 및 제어 보드 전반에 걸쳐 성능 저하가 확인된 모든 전해 콘덴서를 고내열·고신뢰성 신품 부품으로 일괄 교체🎁

☑전압 레귤레이션 및 스위칭을 담당하는 핵심 IC 다수를 정품 신품으로 교체💎

☑전원 공급 안정성을 저해할 수 있는 요소를 회로 레벨에서 근본적으로 제거🎀
또한 장기적인 안정성을 고려하여 방열판 및 기판에 대한 특수 세척 작업을 진행하고, 열 전달 효율 유지를 위해 열전도성 물질 재도포 작업도 함께 수행했습니다.



수리 완료 후 드라이버에 전원을 인가한 결과, 자체 진단(Self Diagnosis) 과정을 오류 없이 정상 완료하였으며 무알람 대기 상태로 안정적으로 전환되는 것을 확인했습니다.





이후 서보 모터를 연결하여 최대 부하 시뮬레이션 및 정밀 위치 제어 운전 테스트를 실시한 결과,

☑전원부 전압 안정성 정상 유지🪄
☑제어 동작 이상 없음💫
☑초기 고장의 원인이었던 과전류 알람 완전 소멸✨
을 최종적으로 확인하며 작업을 마무리했습니다.



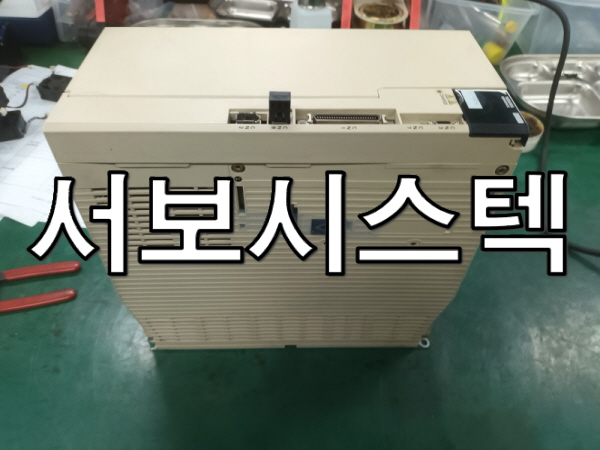

🔻야스카와서보팩 수리완료



야스카와 서보팩 SGDV-170D01A에서 발생하는 과전류 알람은 실제 출력 이상뿐만 아니라, 전원부 콘덴서 노후화 및 제어 전원 리플 증가와 같은 내부 전원 계통 문제로도 발생할 수 있습니다.



장기간 사용된 서보팩에서 유사 증상이 발생할 경우 전원부 및 제어 전원 라인에 대한 정밀 점검이 필요합니다.



🔽🔽🔽🔽🔽
