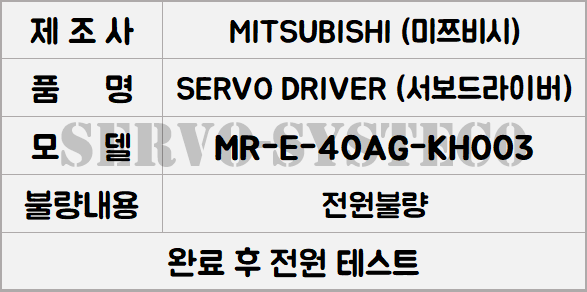

모델: MITSUBISHI AC SERVO DRIVER
품번: MR-E-40AG-KH003





산업 현장에서 신뢰받는 미쓰비시 MR-E 시리즈 중에서도 특주 타입(KH003) 모델은 부품 수급이나 대체품 확보가 까다로워 고장 시 난감한 경우가 많습니다.
특히 전원이 들어왔다가 금방 꺼지는 증상은 생산 라인의 가동을 완전히 멈추게 하는 치명적인 결함인데요.
오늘은 미쓰비시 AC 서보 드라이버 MR-E-40AG-KH003 모델의 전원 유지 불량 문제를 해결하고, 입력단 회로를 완벽히 복구한 수리 사례를 소개해 드립니다.







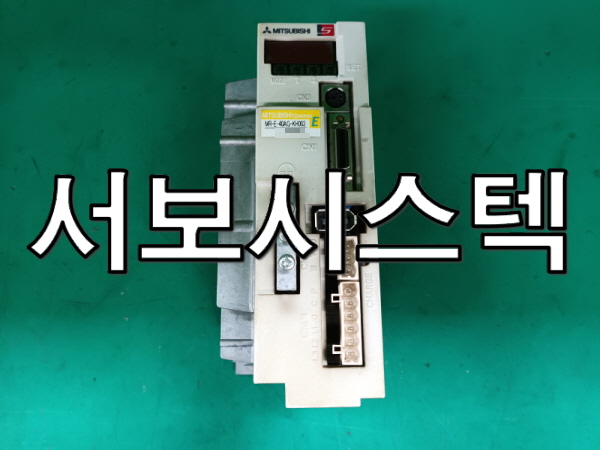

🔻미쯔비시 MR-E-40AG-KH003 특주타입수리 수리전



안녕하세요.
이번에 수리한 제품은 MITSUBISHI AC SERVO DRIVER MR-E-40AG-KH003 특주 타입 드라이버입니다.♨️♨️
해당 모델은 산업용 장비에 적용되는 MR-E 시리즈 서보 앰프로, 모터 구동 및 위치 제어를 담당하는 핵심 구동 장치입니다.

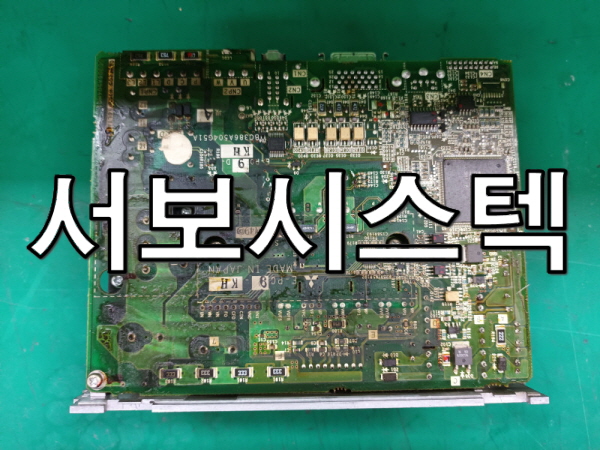

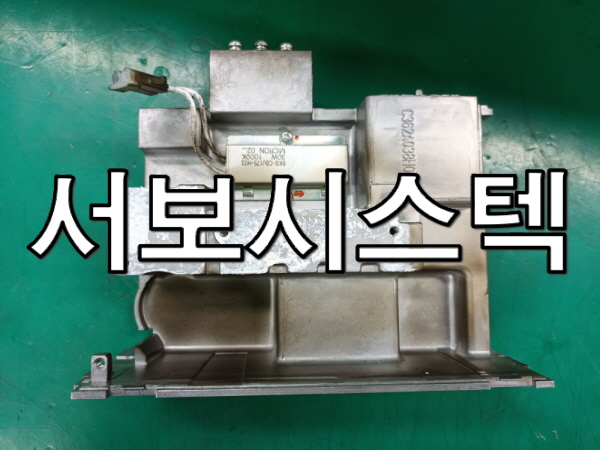

🔻미쯔비시 MR-E-40AG-KH003 특주타입수리 점검 및 수리진행



고장 증상은 전원을 인가하면 정상적으로 기동되는 듯하다가 잠시 후 전원이 꺼지는 현상이었습니다.
초기에는 표시부가 점등되며 동작 준비 상태로 진입하지만, 수 초 내 전원이 차단되면서 완전히 다운되는 증상이 반복되었습니다.

제품을 분해하여 내부 점검을 진행한 결과, 입력 전원단 회로에서 이상이 확인되었습니다.
정류 및 평활 회로 주변 부품 열화와 일부 보호 회로 동작 불안정이 발생하고 있었으며, 이로 인해 내부 전압이 정상적으로 유지되지 못하고 보호 차단이 동작하는 상태였습니다.





불량이 확인된 입력단 관련 부품을 교체하고, 주변 손상 부품 및 열화된 소자들을 함께 교체하였습니다. 또한 전원 라인도 점검해 주었습니다.



▶▶▶

재조립 후 전원 인가 및 동작 테스트를 진행한 결과, 전원 유지 정상, 표시부 점등 안정, 대기 상태 지속 유지 이상 없음 상태를 확인하였습니다.
모터를 연결하여 구동 테스트를 진행한 결과에서도 전원 차단 없이 정상적으로 동작하는 것을 확인하였습니다.







🔻미쯔비시 MR-E-40AG-KH003 특주타입수리 수리후

MR-E-40AG-KH003



미쓰비시 MR-E 시리즈 특주 타입은 단종이나 긴 납기로 인해 신품 구매가 어려운 경우가 많습니다.
이럴 때 전문적인 회로 수리와 오버홀을 거치면 신품 못지않은 컨디션으로 즉시 현장 투입이 가능합니다.
동일한 모델이나 MR-E 시리즈 전원 불량, 알람 발생으로 고민 중이시라면 언제든 문의해 주세요.
정확한 원인 분석과 신속한 수리로 귀사의 생산성을 지켜드리겠습니다.



🔽🔽🔽🔽🔽





















---

























#서보앰프수리 #MRJ2S수리 #AL_E9
MR-J2S-40B,MR-J2S-60B,MR-J2S-70B,MR-J2S-200B,MR-J2S-350B,MR-J2S-500B,MR-J2S-11KB,MR-J2S-15KB







서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/V0V6IW3MLNY



















모델: MITSUBISHI AC SERVO DRIVER
품번: MR-J2S-100B





미쓰비시 서보드라이버 MR-J2S-100B에서 발생한 AL.E9 내부 통신 오류 수리 사례입니다.
전원 인가는 정상이나 모터 구동이 불안정하거나 알람이 반복 발생하는 경우, 통신 회로 이상을 의심해 볼 수 있습니다.



★★★MR-J2S-100B는 단종 모델로 신품 구매가 어려워 수리를 통한 재사용 문의가 지속적으로 증가하고 있습니다.★★★







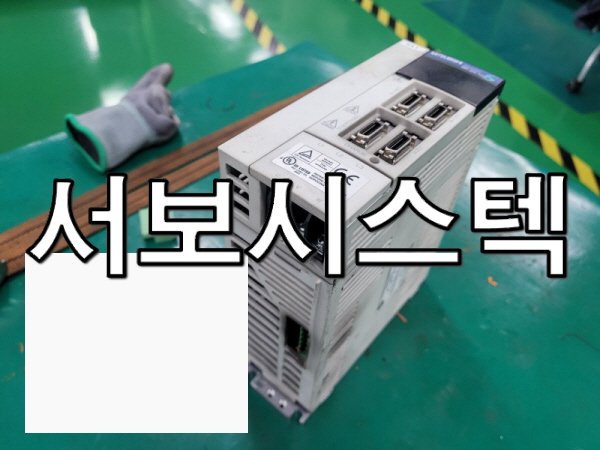

🔻MITSUBISHI 서보드라이버 / MR-J2S-100B 수리입고



점검 결과, 드라이버는 전원 인가 후 정상적으로 부팅되었으나 내부 통신 오류로 인해 서보 모터의 구동이 불안정한 상태였습니다.



👉대표적으로 AL.E9 알람이 발생하여 통신 회로와 관련 부품의 열화가 의심되었습니다.
특히 AL.E9 알람은 내부 통신 회로 이상, 광커플러 열화, 송수신 IC 불량과 연관되는 경우가 많습니다.

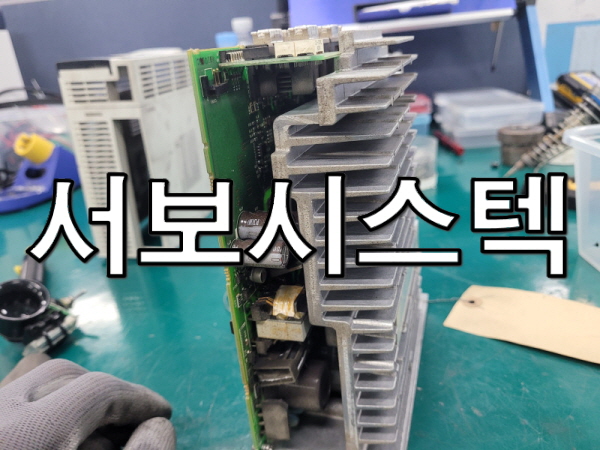

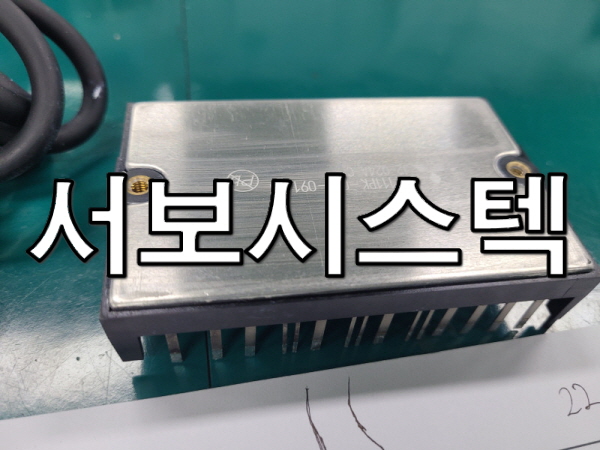

🔻MITSUBISHI 서보드라이버 / MR-J2S-100B 점검 및 분해



수리 작업은 메인 제어 보드와 통신 인터페이스 주변 회로를 집중 점검했으며, 손상된 송수신 IC 및 광커플러 소자들을 정품 부품으로 교체했습니다.
또한 PCB 납땜 상태를 점검해 냉납 부위는 재납땜하고, 세척 작업을 통해 접촉 불량 문제를 해소했습니다.





수리 완료 후 전용 테스트 장비로 정상 작동을 검증했으며, 알람 없이 서보 모터가 안정적으로 구동되는 것을 확인하여 수리를 성공적으로 마무리✔️했습니다.







🔻MITSUBISHI 서보드라이버 / MR-J2S-100B 수리완료



MR-J2S-100B와 같은 구형 미쓰비시 서보드라이버는 부품 열화로 인해
통신 관련 알람이 빈번하게 발생할 수 있으나, 정확한 회로 진단과 정품 부품 교체를 통해 충분히 안정적인 복구가 가능합니다.
📍동일 모델에서 AL.E9 알람, 통신 오류, 모터 구동 불안정 증상이 발생한다면 점검을 권장드립니다.



💟💟💟💟💟
