#MRJ3수리 #MRJ3200AN #IGBT수리
MR-J3-10AN,MR-J3-20AN,MR-J3-40AN,MR-J3-60AN,MR-J3-70AN,MR-J3-350AN,MR-J3-500AN,MR-J3-11KAN
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
테스트 영상이 궁금하시다면❗
👇👇👇
산업 자동화 설비에서 널리 사용되는 MR-J3 시리즈 서보드라이버는 고속·고정밀 제어 성능으로 다양한 장비에 적용되고 있습니다.
그중 MR-J3-200AN 모델은 다이나믹 브레이크와 회생 저항 기능을 내장한 고성능 서보 앰프로, 장기간 사용 시 내부 통신 오류나 과열 알람이 발생하는 사례가 있습니다.
이번 포스팅에서는 MR-J3-200AN 내부 통신 이상 및 과열 알람 수리 사례를 소개합니다.
▪️미쯔비시(MITSUBISHI) MR-J3-200AN 수리입고
모델: MITSUBISHI AC SERVO DRIVER
품번: MR-J3-200AN
이번에 수리한 장비는 MITSUBISHI AC SERVO DRIVER MR-J3-200AN입니다.
MR-J3-200AN은 고출력 모델로, IGBT 파워 모듈 열화, 회생 저항 손상, 내부 통신 회로 이상으로 접수되는 사례가 많습니다.

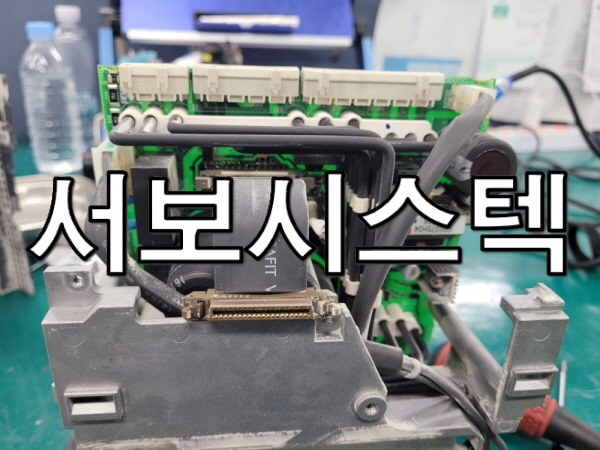

▪️미쯔비시(MITSUBISHI) MR-J3-200AN 수리진행
점검 결과, 드라이버는 내장된 다이나믹 브레이크와 회생 저항 기능을 갖춘 고성능 모션 서보 드라이브로 전원 인가 후 정상 부팅되었으나, 구동 시 내부 통신 이상과 과열 알람이 발생하여 서보 모터가 불안정하게 작동하는 상태였습니다.
⚠️🔻⚠️🔻⚠️
과열 알람은 단순 팬 불량뿐 아니라 열 센서 이상, 방열 불량, 파워 모듈 손상과 연관되는 경우가 있습니다.
수리 과정에서는 주 회로의 IGBT 파워 모듈과 회생 저항 관련 부품, 통신 회로 내 송수신 소자들을 정품으로 교체하고, PCB 기판의 냉납 및 납땜 불량 부분을 재납땜 처리했습니다.
또한, 내부 냉각 시스템과 열 센서 상태도 점검하여 과열 문제를 해소했습니다.
수리 완료 후 전용 테스트 장비로 정상 구동을 검증했으며, 알람 없이 안정적으로 서보 모터가 제어되는 것을 확인하여 수리를 성공적으로 마무리했습니다.

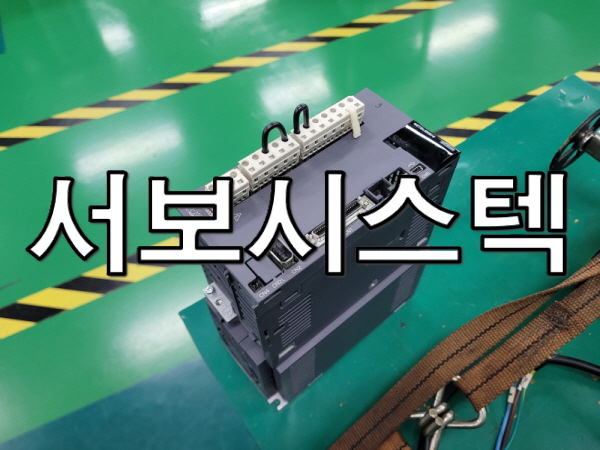

▪️미쯔비시(MITSUBISHI) MR-J3-200AN 수리완료
MR-J3-200AN과 같은 고출력 서보 앰프는 전력 회로와 열 관리 시스템이 핵심이므로, 초기 알람 발생 시 신속한 점검이 중요합니다.
정확한 진단과 정품 부품 교체를 통해 장비 교체 없이도 안정적인 재사용이 가능합니다.
동일 모델에서 과열 알람, 내부 통신 오류, 구동 불안정 증상이 발생한다면 전문 점검을 권장드립니다.
★★아래에 다음 포스팅 있어요★★
💟💟💟💟💟
#서보모터수리 #서보모터재권선 #베어링교체
HA-FE33C-S5,HA-FE33C,HA-FE33B-S5,HA-FE33BC-S5,HA-FE053C-S5,HA-FE13C-S5,HA-FE23C-S5,HA-FE43C-S5
서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업
주식회사 서보시스텍
테스트 영상이 궁금하시다면❗
👇👇👇

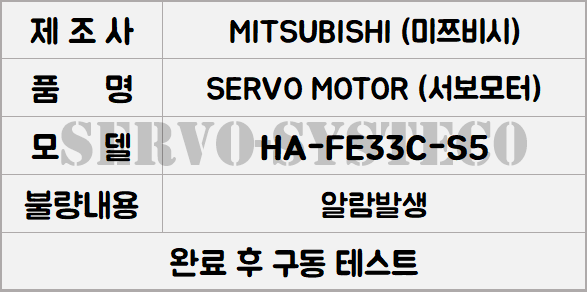

모델: MITSUBISHI AC SERVO MOTOR
품번: HA-FE33C-S5
산업 자동화 설비에 사용되는 미쓰비시 서보모터는 정밀 위치 제어와 안정적인 토크 특성으로 다양한 장비에 적용되고 있습니다.
특히 MR-J 시리즈 드라이버와 함께 사용되는 HA-FE 시리즈 모터는 특주 사양으로 제작되는 경우가 많아, 고장 시 신품 교체보다 수리를 통한 복구 문의가 꾸준히 접수되고 있습니다.
이번 포스팅에서는 HA-FE33C-S5 엔코더 알람 및 권선 이상 수리 사례를 소개합니다.

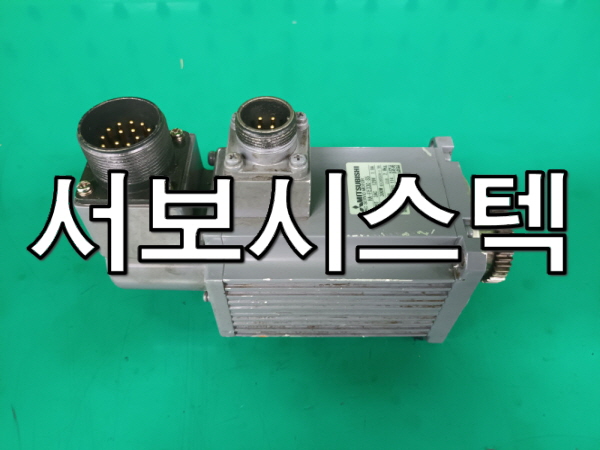

▫️MITSUBISHI(미쯔비시) / HA-FE33C-S5 수리전
안녕하세요.😀
이번에 수리한 제품은 MITSUBISHI AC SERVO MOTOR HA-FE33C-S5입니다.
HA-FE33C-S5는 엔코더 불량, 권선 열화, 베어링 소음 증상으로 입고되는 사례가 많습니다.
MR-J 시리즈에 사용되는 특주 타입 서보 모터입니다.
특주 타입 모터는 단종 또는 납기 지연 문제로 인해 수리를 통한 재사용이 경제적입니다.

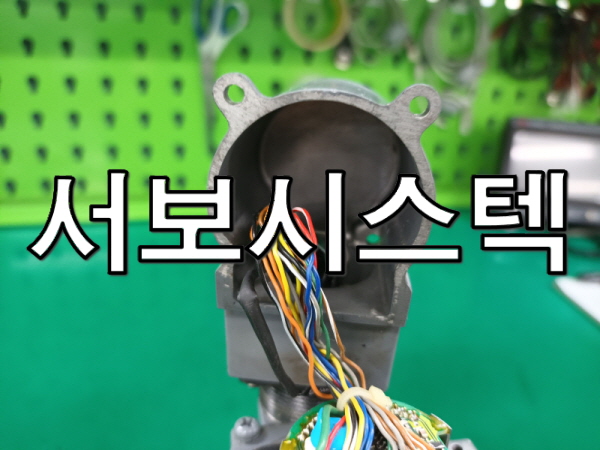

▫️MITSUBISHI(미쯔비시) / HA-FE33C-S5 수리 엔코더 알람
고장 증상은 엔코더 알람 발생으로, 드라이버에 연결해 점검해 보니 동일한 알람이 재현되었습니다.
엔코더 알람은 단순 센서 불량뿐 아니라 내부 배선 문제, 커넥터 접촉 불량으로도 발생할 수 있습니다.
▶▶▶
모터를 분해하여 점검한 결과, 엔코더 신호에 이상이 확인되었으며 권선 저항값을 측정해보니 상간 저항이 규격에서 벗어나 있는 상태였습니다.
내부 상태를 추가로 점검한 결과, 권선 열화로 인한 이상이 확인되어 재권선 작업을 진행해 주었고, 엔코더는 정상품으로 교체했습니다.
또한 전·후 베어링에서도 소음이 발생하고 있어 모두 신품으로 교체해 주었으며,
내부 파츠는 클리닝 작업을 통해 오염을 제거했습니다.
모든 작업 완료 후 절연 및 저항 값을 다시 측정한 결과 정상 범위로 회복된 것을 확인했으며, 드라이버에 연결해 시운전을 진행한 결과 엔코더 알람 없이 정상적으로 피드백이 출력되고 모터도 부드럽게 잘 동작하는 것을 확인했습니다.

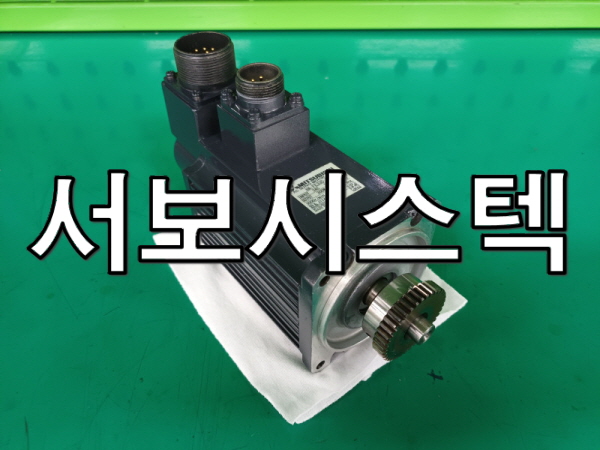

▫️MITSUBISHI(미쯔비시) / HA-FE33C-S5 수리후
HA-FE33C-S5와 같은 특주 서보모터는 권선 상태와 엔코더 신호가 핵심 요소이므로, 알람 발생 시 정확한 계측 진단이 중요합니다.
재권선 및 엔코더 교체 작업을 통해 충분히 정상 성능으로 복구가 가능합니다.
동일 모델에서 엔코더 알람, 상간 저항 불량, 베어링 소음, 모터 진동 증상이 발생한다면 전문 점검을 권장드립니다.❤️❤️
🔽🔽🔽🔽🔽
