[수리완료] 미쓰비시 고성능 서보 모터 HG-JR503K 엔코더 불량 및 정밀 오버홀 || MITSUBISHI AD75P1-S3 유닛 입고 점검: 하드웨어 회로 분석 및 기능 검증

미쓰비시서보수리 #엔코더불량 #5kW서보모터수리 #위치제어오류 #미쓰비시HG시리즈수리

HC-SFS52, HC-SFS102, HC-SFS152, HC-SFS202,

 HC-SFS352, HC-SFS502, HC-SFS702









서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍













테스트 영상이 궁금하시다면❗

👇👇👇



https://youtu.be/vHm-EkvE6TA







HG-JR503K



안녕하십니까~

오늘 소개해 드릴 사례는 5.0kW의 강력한 출력과 3000 RPM의 고성능을 자랑하는

[HG-JR503K] AC 서보 모터입니다.



해당 모터는 현장에서 위치 제어 이상과 신호 전달 오류라는

치명적인 현상으로 입고되었습니다.

정밀 점검 결과 엔코더 불량이 확인되어 완벽하게 복구한 과정을 상세히 공유해 드립니다.

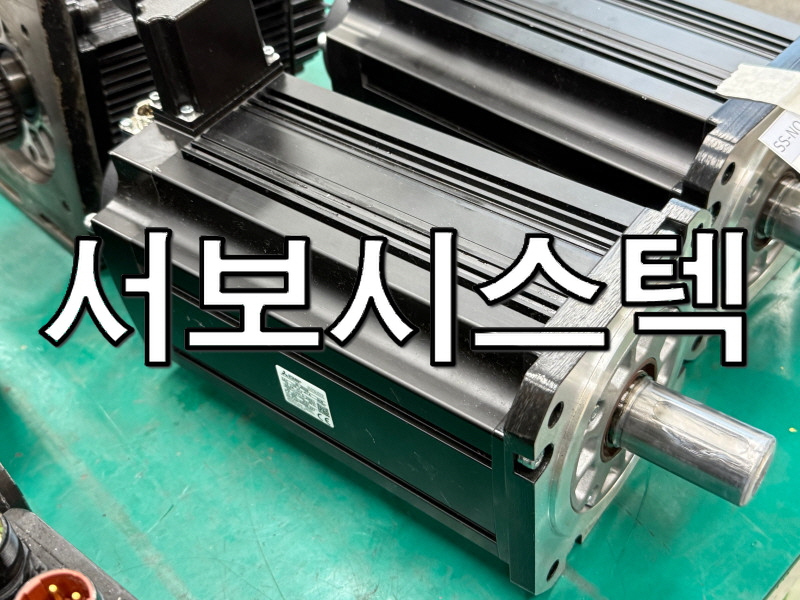

◻️입고사진◻️







이번에 입고된 HG-JR503K 모터는 입고 당시 엔코더 불량으로 인해

정상적인 위치 피드백을 전달하지 못해 제어 알람이 발생하는 상태였습니다.



정밀 진단 결과, 제어의 핵심인 엔코더 내부 신호 손상뿐만 아니라 커넥터 부위의

케이블 접촉 불량까지 복합적으로 확인되어 즉각적인 조치가 필요했습니다.







장비의 신뢰성을 완벽히 회복하기 위해 다음과 같은 정밀 복구 공정을 진행하였습니다.

우선, 불량 엔코더를 동일 규격의 신품으로 교체하여 신호 체계를 정상화하였으며,

장기적인 안정성을 고려하여 접촉 불량이 발견된 배선 부위까지 꼼꼼하게 재정비하였습니다.

◻️엔코더◻️





특히 5.0kW급 고출력 모터는 내부 청결도가 기기 수명과 직결되기에,

모터를 완전히 분해하여 장기간 가동 중 유입된 슬러지와 이물질을 깨끗이 제거하는

정밀 클리닝 작업을 병행하였습니다.



이 과정에서 회전부의 핵심인 베어링 마모 상태를 세밀히 점검하였으며,

미세한 마모가 확인된 베어링은 내구성이 검증된 신품으로 교체하여 기계적인

소음과 진동을 방지하고 구동 안정성을 극대화했습니다







수리 완료 후 진행된 시험 구동 결과, 불안정했던 위치 제어가 정상화되었으며

알람 발생 없이 부드럽고 안정적인 구동이 이루어지는 것을 확인하였습니다.

이로써 HG-JR503K 모터의 엔코더 불량 관련 모든 점검과

수리를 성공적으로 마무리하였습니다.





◻️수리완료◻️



이번 모델 외에도 HG-KR, HG-MR, HG-SR 등

미쓰비시 HG 전 시리즈에 대한 풍부한 수리 데이터와 부품을 보유하고 있습니다.

장비의 모델명이 다르거나 고장현상이 다르더라도 전문 엔지니어의 진단을 통해

가장 신속하고 정확한 솔루션을 제공해 드리겠습니다.

수리 및 점검 문의는 언제든 환영합니다!









2번째 수리품

⬇️⬇️⬇️



🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷

🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷🩷







#AD75P1-S3 #미쓰비시PLC수리, #PLC에러조치 #MITSUBISHI

AD75P1-S3, AD75P2-S3, AD75P3-S3











서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









AD75P1-S3

안녕하세요~ 2번째 제품입니다!

이번 사례는 업체로부터 AD75P1-S3 위치 결정 모듈의 상태 확인

및 정밀 점검 요청을 받아 진행되었습니다.



자동화 설비의 안정적인 운용을 위해 하드웨어 전반에 걸친 성능 검증이 필요하여

저희업체로 입고되었습니다.

◻️점검사진◻️





입고된 유닛을 대상으로 전원 공급 장치의 출력 전압 안정성과

제어 회로 내 주요 IC 소자들의 신호 파형을 정밀하게 분석하였습니다.



또한 외부 커넥터 접점 상태를 점검하고, 장시간 반복 구동 테스트를 통해

하드웨어의 모든 수치가 표준 규격 내에서 안정적으로 유지되는지 확인하였습니다.





정밀 점검 결과,

해당 AD75P1-S3 유닛은 하드웨어적으로 특별한 이상❌ 발견되지 않았습니다.

내부 회로와 소자 상태가 모두 양호하여

능 기준을 충족함을 확인하고 안전하게 출고를 마쳤습니다.

기계적 결함이 없는 것으로 확인됨에 따라 현장의 외부 환경 변수를 점검해 보실 수 있도록

안내해 드렸습니다





신속하고 정확한 서비스로 귀사의 생산 라인이 중단 없이 안정적으로 가동될 수 있도록

최선을 다하겠습니다!!

궁금하신 점은 언제든 편하게 문의해 주시기 바랍니다~!
