#IRT서보드라이버점검

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

모델: IRT SERVO AC SERVO DRIVER

품번: IRT 1306-MONOBLOC

안녕하세요.
수리 보내주셨는데 점검시 제품에 이상이 없어 출고되었습니다.
📞 점검, 테스트 따로 가능하니 문의바랍니다.

[ IRT서보드라이버점검 입고]

💟💟💟💟💟

🤖 제품 상태 🤖

#M2I터치수리점검

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.
수리 보내주셨는데 점검시 제품에 이상이 없어 출고되었습니다.
점검, 테스트 따로 가능하니 문의바랍니다.

📢 점검품

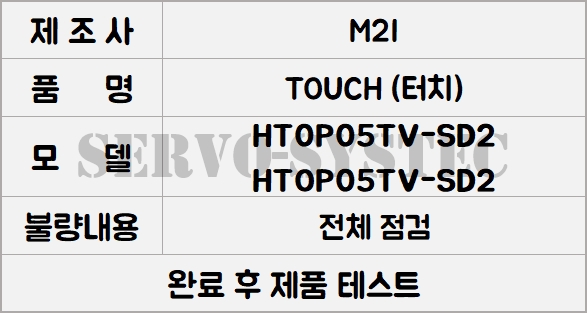

모델: M2I HAND TOUCH
품번: HT0P05TV-SD2 HTOP05TV-SD2

▶ 핸드터치입고 점검확인

💟💟💟💟💟

🤖 제품 영상 🤖

#미츠비시서보드라이브점검

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

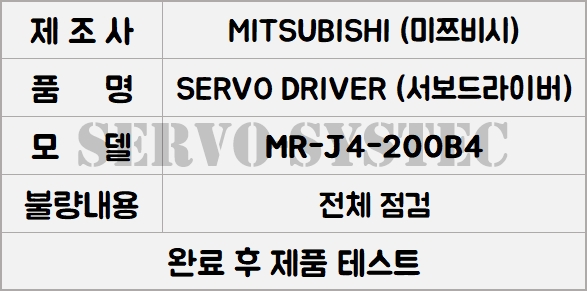

모델: MITSUBISHI AC SERVO DRIVER
품번: MR-J4-200B4
수리 보내주셨는데 점검시 제품에 이상이 없어 출고되었습니다.
☎ 점검, 테스트 따로 가능하니 문의바랍니다. ☎

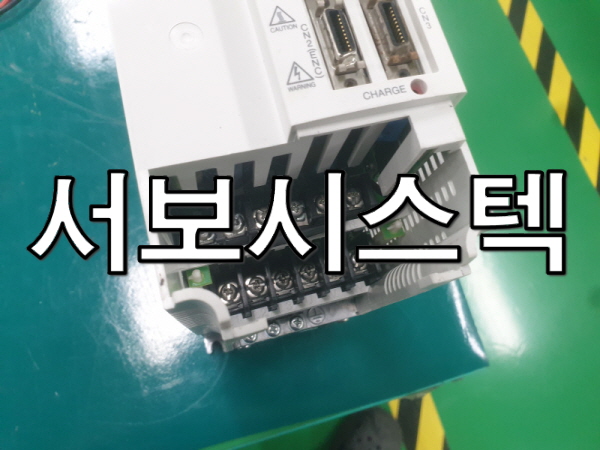

📍서보드라이버 점검상태

🔽🔽🔽🔽🔽

🤖 제품 상태 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#제펜서보모터수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

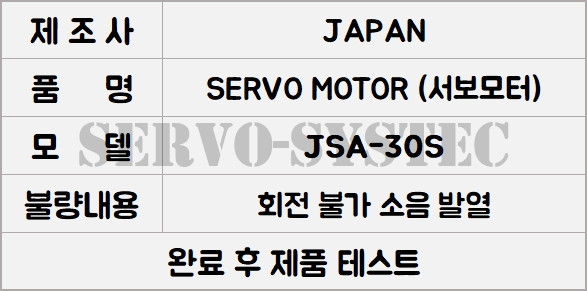

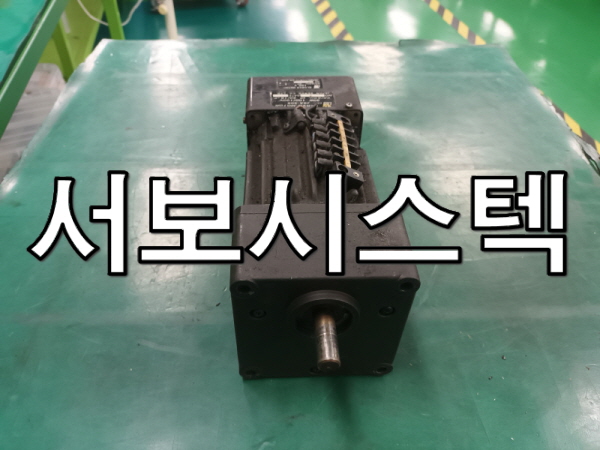

품명: JAPAN SERVO MOTOR

모델: JSA-30S

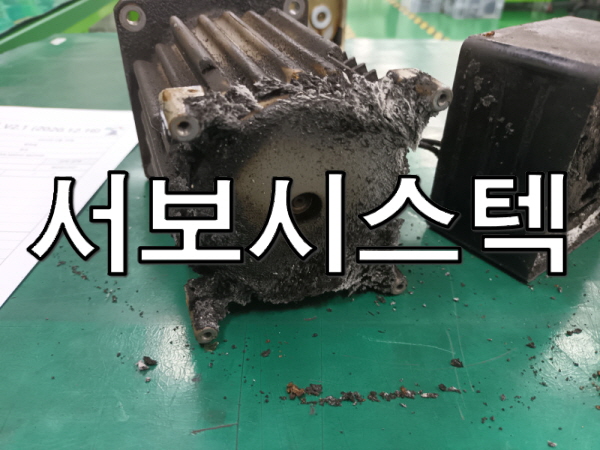

📢 해당 모터 JSA-30S는 현장에서 전원을 인가해도 모터가 전혀 회전하지 않거나 회전 시 비정상적인 소음과 함께 과도한 발열이 발생하는 문제점으로 점검 의뢰되었습니다. 정밀 점검 결과, 모터 내부 베어링에 심각한 마모 및 손상이 확인되었습니다. 특히, 전면 및 후면 베어링 모두 수명이 다해 내부 구름쇠가 파손되거나 마찰면이 거칠어진 상태였습니다.

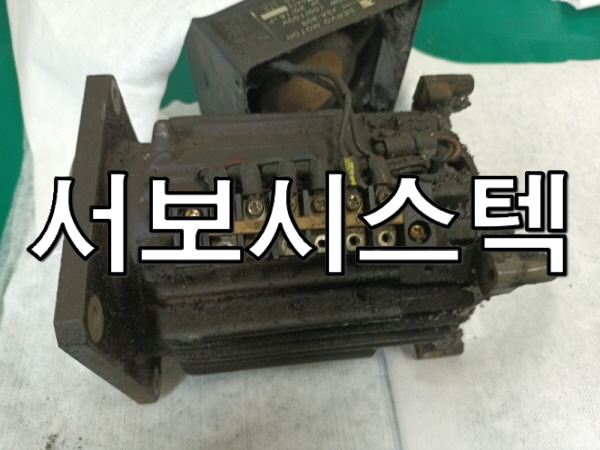

[ 서보모터수리 입고]

🔸 또한, 모터 코일 절연 열화가 진행되어 부분적인 단락이 관찰되었으며 이로 인해 코일 저항 불균형과 함께 과도한 발열 및 출력 저하가 발생한 것으로 파악되었습니다.

이 모델은 특이하게 엔코더가 내장되어 있지 않아 주로 물리적 손상 및 코일 상태 점검에 집중했습니다.

🔹 수리 작업에서는 수명이 다하거나 손상된 전/후면 베어링을 모두 분리하고, 제조사 사양에 맞는 고품질의 새 베어링으로 교체했습니다.
베어링 교체 시 모터 하우징 및 축의 베어링 장착 부위를 깨끗하게 세척하고 이상 유무를 면밀히 확인했습니다.

[ 모터수리 내부 ]

모터 코일 절연 상태를 정밀 진단하여 절연 불량 부위를  전체 재권선 작업을 실시했습니다.
재권선 시에는 정격 사양에 맞는 코일 선과 고품질 절연 재료를 사용하여 모터 성능을 복원했습니다. 모터 내부 세척하였습니다.

[ 수리 후 ]

수리 후 모터 부드럽고 조용한 회전을 확인하는 테스트를 완료했습니다. 정격 속도 및 토크 테스트를 통해 정상적인 모터 성능이 발휘됨을 검증했습니다.

장시간 구동 시에도 이상 소음이나 진동 없이 안정적으로 작동하며, 발열이 정상 범위 내로 유지됨을 확인했습니다.
📍 이로써 해당 모터 점검 및 수리를 마무리했습니다.

🔽🔽🔽🔽🔽

🤖 수리품 영상 🤖

#허니웰모터수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

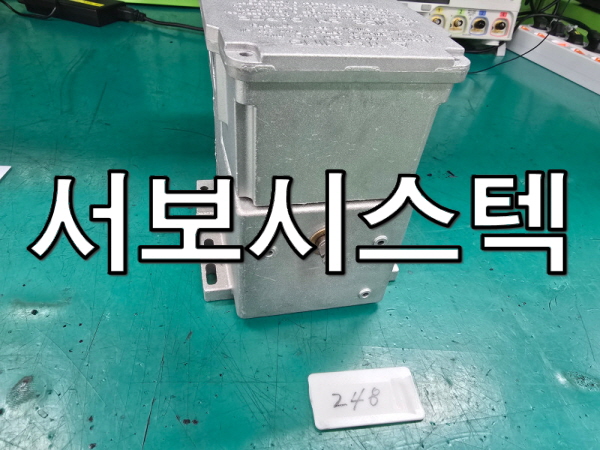

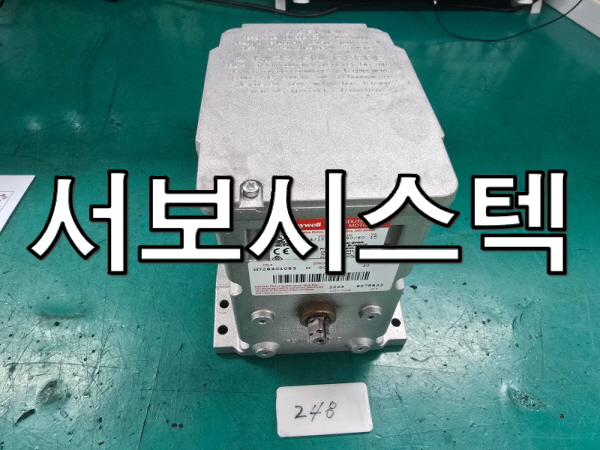

이번에 수리한 모델은 HONEYWELL MODUTROL IV MOTOR입니다.
이 모델의 품번은 M7284C1083/U입니다.

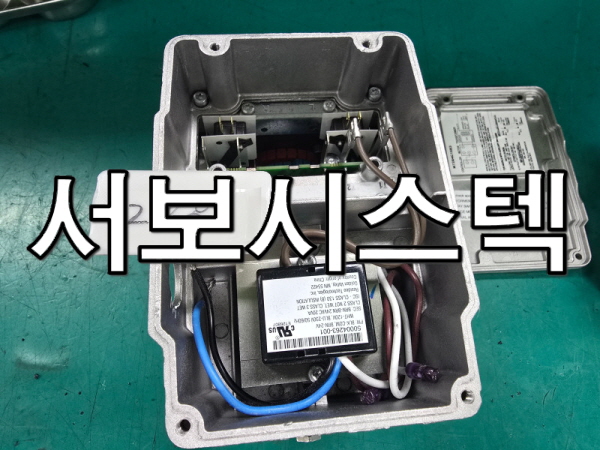

🔻 허니웰모터 수리입고

📢 공조 및 환기 시스템에서 공기 흐름을 조절하는 댐퍼를 제어하는 모터입니다.

🔻 허니웰 모터명판

구동이 되지 않아 점검을 해보니 제어 보드 전원부와 출력 소자 등에 문제가 있었습니다.

🔻모터수리 진행단계

수리 후 테스트를 하니 잘 동작합니다.

💟💟💟💟💟

🤖 구동 테스트 영상 🤖

#HIGHFREQUENCY모터수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

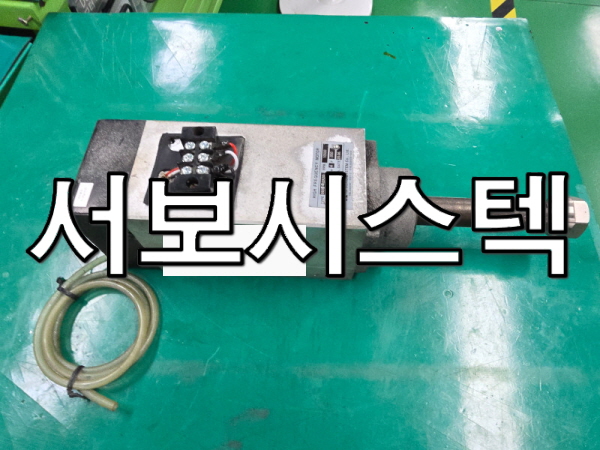

이번에 수리한 모델은 HIGH FREQUENCY MOTOR입니다.
이 모델의 품번은 S50롱축(ER20)입니다.

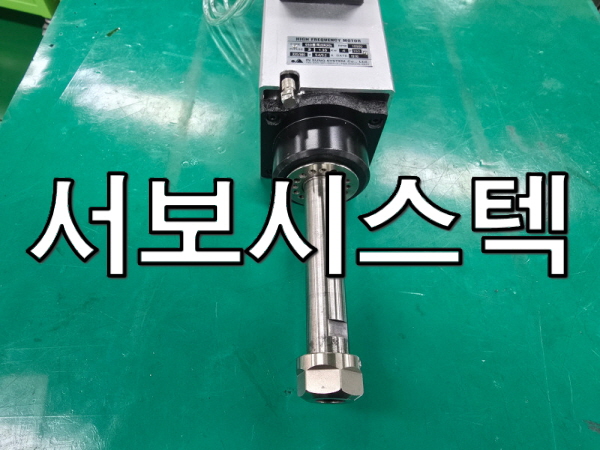

✔ 모터 수리입고

고주파 스핀들 모터입니다. ER20 콜렛 장착형이구요.
구동시 오버커런트와 소음 진동이 심합니다.

✔ 모터 점검 확인

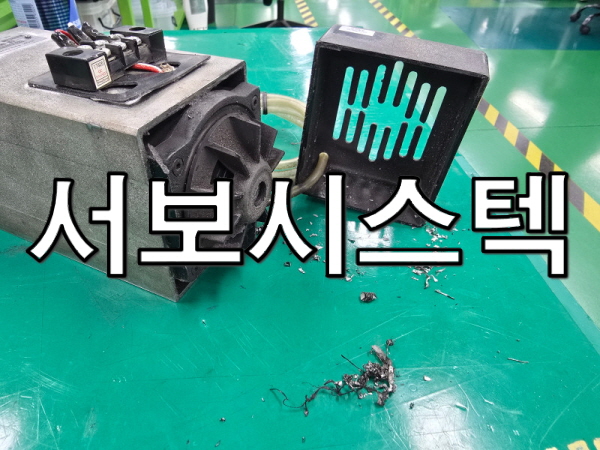

분해를 해보니 전후 베어링이 고착되면서 하우징까지 문제가 생겼습니다.
베어링은 교체를 하고 하우징은 수리를 했습니다.

✔ 모터 수리완료

수리 후 부드럽게 동작합니다.

✅✅✅✅✅

🤖 구동 테스트 영상 🤖

더 자세한 수리진행 알고 싶다면❓❔

https://www.youtube.com/channel/UC9RWup1jofWbw1p7k7S5yKA

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#터치스크린수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

📢 수리품

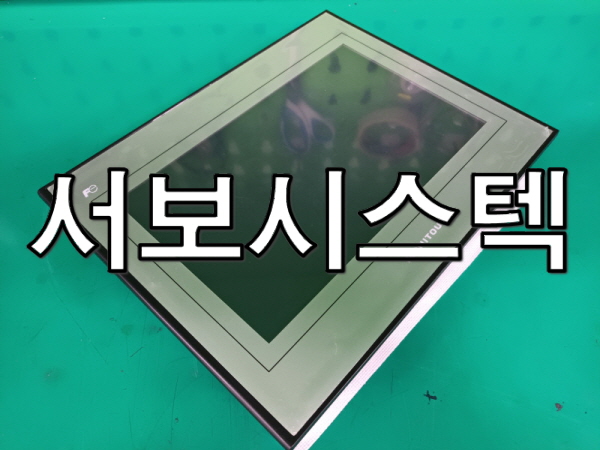

모델: FUJI MONITOUCH
품번: TS1100i

안녕하세요.
서보시스텍(SERVOSYSTEC)입니다.

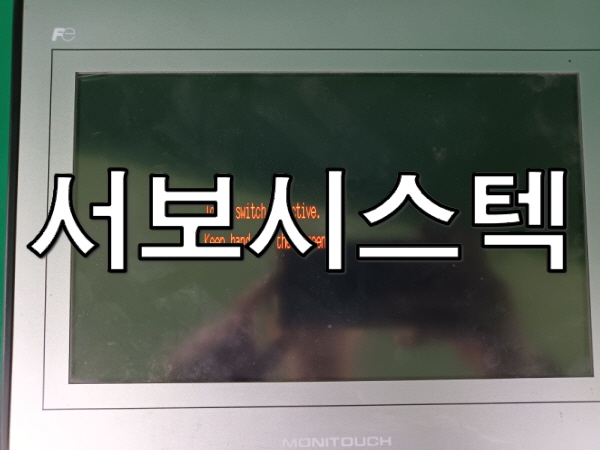

이번에 수리한 제품은 FUJI MONITOUCH TS1100i입니다.
이 제품은 DC 24V 입력의 터치패널로, 산업용 자동화 장비에 사용되는 모델입니다.

✔ 터치스크린 수리 입고

입고 당시 터치 불량으로 일부 구역에서 터치가 전혀 반응하지 않거나,
오작동하는 현상이 반복되어 발생하고 있었습니다.

✔ 터치수리 진행

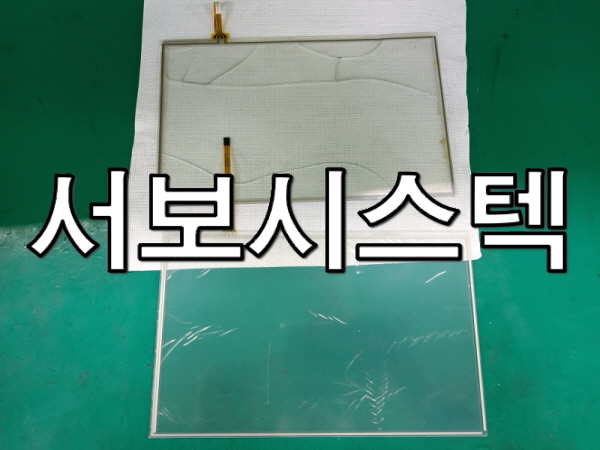

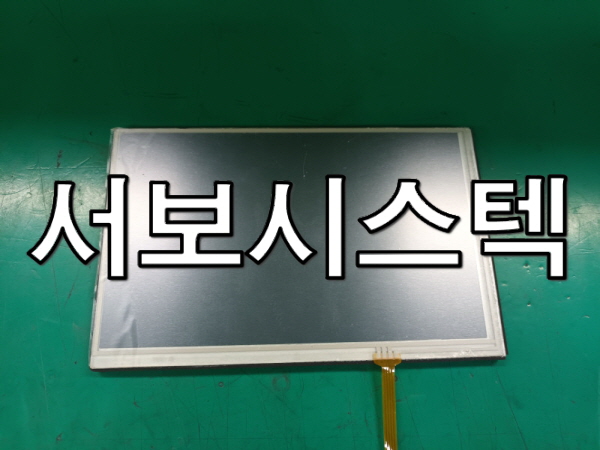

제품을 분해해 확인해 보니 터치 글라스 좌측 상단에서 크랙이 확인되었으며,
이에 따라 터치 패널을 신품으로 교체해 주었습니다.

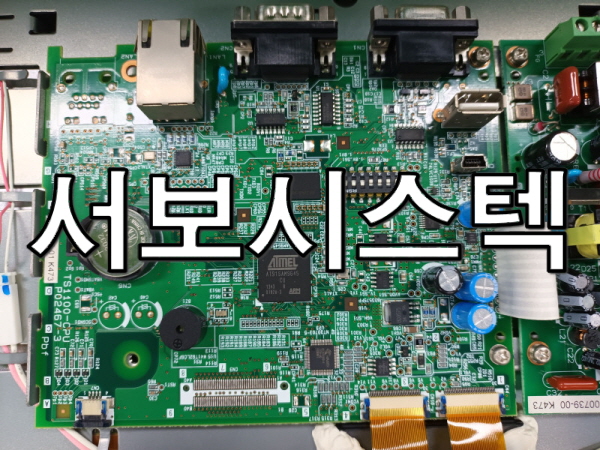

또한 메인보드 측에 먼지와 오염이 다량 쌓여 있어 클리닝 작업을 진행하였고
주기성 부품들도 모두 점검 후 오버홀을 해주었습니다.

✅ 재조립 후 전원을 인가해 테스트해 보니
터치 반응이 정확하고 기능이 정상적으로 작동하는 것을 확인하였습니다.

수리작업

• 터치글라스 크랙으로 인한 터치불량으로 교체 작업
• 메인보드 클리닝/주기성 부품 교체
• 터치테스트

🤖 수리 후 테스트 🤖

#현대로봇펜던트수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

서보시스텍(SERVOSYSTEC)입니다.
두번째 수리품은

현대 로봇 컨트롤러에 장착되는

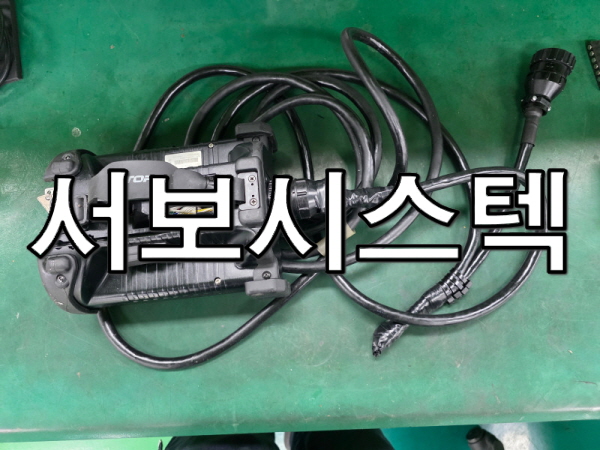

모델: HYUNDAI PENDANT
품번: TP530입니다

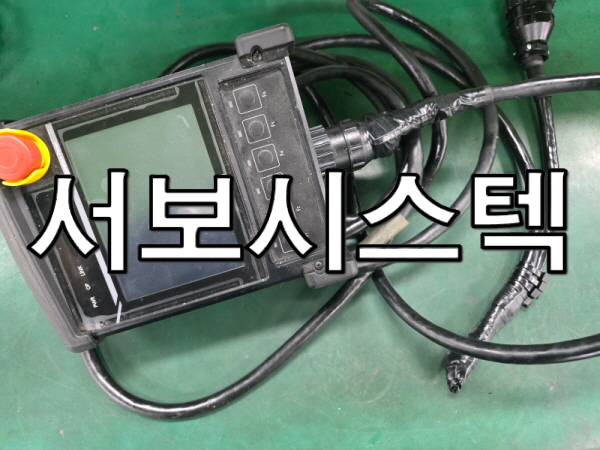

📌 현대로봇펜던수리 입고

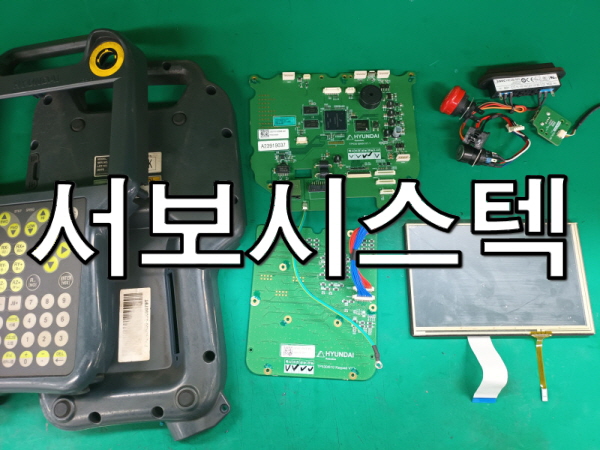

🔹 입고 당시 터치 불량이 있었으며, 점검 결과 전면 터치 글라스가 파손되어 터치가 정상적으로 동작하지 않는 상태였습니다.

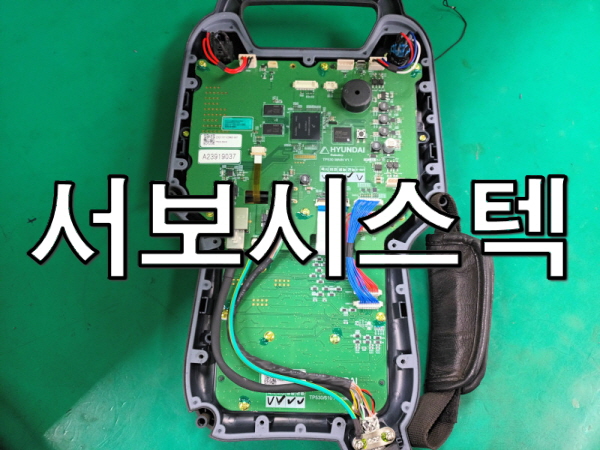

📌 티칭펜던수리 진행단계

🔻 인에이블 스위치는 접점 불량으로 인해 정상 작동하지 않는 상태였으며, 펜던트 내부 키 입력을 담당하는 키보드 회로에도 불량이 발생해 일부 버튼이 동작하지 않는 문제가 함께 확인되었습니다.

해당 부품들을 모두 정상 부품으로 교체해 주었고, 펜던트 내부에 쌓여 있던 먼지와 오염을 제거하기 위해 전체 클리닝 작업을 진행하였습니다.

수리 완료 후 로봇에 연결하여 시운전을 진행한 결과 터치 및 키 입력 모두 정상적으로 작동하며,

알람 없이 잘 동작합니다.

수리작업

• 전면 터치 글라스 파손으로 교체
• 인에이블 스위치 접점 불량으로 교체
• 키보드 회로 부품 교체 및 수리
• 내부 클리닝 작업
• 로봇 테스트 확인

🤖 로봇 테스트 영상 🤖

서보시스텍 로봇 테스트룸이 궁금하다면❓❔

https://servosystec.tistory.com/7

🌞임직원🌞

🏭회사 전경🏭

📦수리품 보내실 곳🚚

#FANUC모듈수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

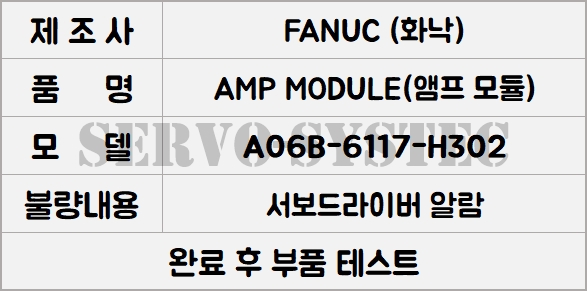

모델: FANUC SERVO AMPLIFIER MODULE
품번: A06B-6117-H302
화낙 메이커 3축 서보드라이버 알람으로 수리를 하게 되었습니다.

[ 화낙서보모듈수리 입고 ]

구동 도중 9번 이 세그먼트에 표시되고 장비가 멈췄다고 하셨습니다.
다른 다리업를 설치하면 장비가 돌아간다고 하니 수리품의 불량이 확정되었지요.

[ 화낙앰프수리 진행단계 ]

🔺 모듈을 탈착하고 하단에 들어있는 회로를 점검했습니다.
채널 하나가 죽어서 실질적으로 동작히지 않는 포트가 발견되었습니다.

[ 화낙서보앰프모듈 수리완료 ]

✔️ 모듈과 IC를 모두 신품으로 교체해 드렸습니다.

💟💟💟💟💟

🤖 제품 상태 🤖

#가와사키로보트컨트롤러수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

안녕하세요.

모델:KAWASAKI ROBOT CONTROLLER
품번:RS10 50607-1499R00

카와사키 6축 로봇 컨트롤러 모델입니다.

☑ 가와사키컨트롤러 수리입고

현장에서 구동시 3번 축 알람이 얼마 지나지 않아서 발생한다고 합니다.

오물이 꽤 묻어있는 것으로 보아 로봇이 위치한 곳이 그리 깨끗한 곳은 아니었던 것 같습니다.

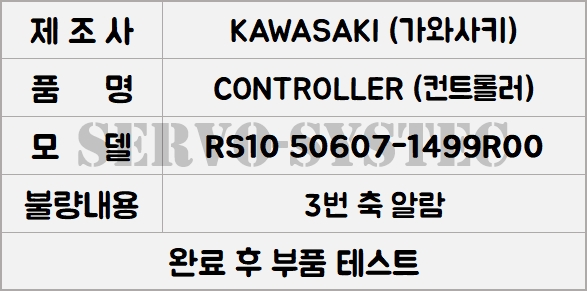

☑ 컨트롤러 명판

📍 컨트롤러 하부에 각 축을 담당하는 모듈들이 장착되어 있습니다.

그중 3번 축의 부품들을 전수검사 진행했습니다.

☑ 가와사키컨트롤러 수리진행

예상대로 부품이 열화되어 제 성능이 나오지 않는 상태였습니다.

새것들로 교체해 드렸습니다.

🔽🔽🔽🔽🔽

🤖 수리품 영상 🤖

#MITSUBISHI드라이버수리

서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍

모델: MITSUBISHI AC SERVO DRIVER

품번: MR-J2S-200A

미츠비시 서보드라이버 J2S 모델 2kW 용량입니다.

📌 서보드라이버수리 입고

구동 도중 제어 전원이 나가고 이후부터는 어떻게 해도 동작이 되지 않는 이유로 수리를 보내셨습니다.

드라이버의 제어보드 / 파워보드 중 어느 쪽이 불량인지 확인하여 불량이 잇을만한 요소들을 순차적으로 점검해 보았습니다.

📌 미쯔비시드라이버수리 진행단계

제어보드쪽에서 불량이 확정되어 전원회로와 기타 부하를 받기 쉬운 요소들부터 역순으로 진행했습니다.

🔹 불량 부품이 확인되어 교체를 하니 정상적으로 작동 확인되었습니다.

💟💟💟💟💟

🤖 구동 테스트 영상 🤖
