에이비비정류기 용량감퇴 ABB ROBOT RECTIFIER 3HAC14551-2/06A



#로봇엠프수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍



















안녕하세요❤️

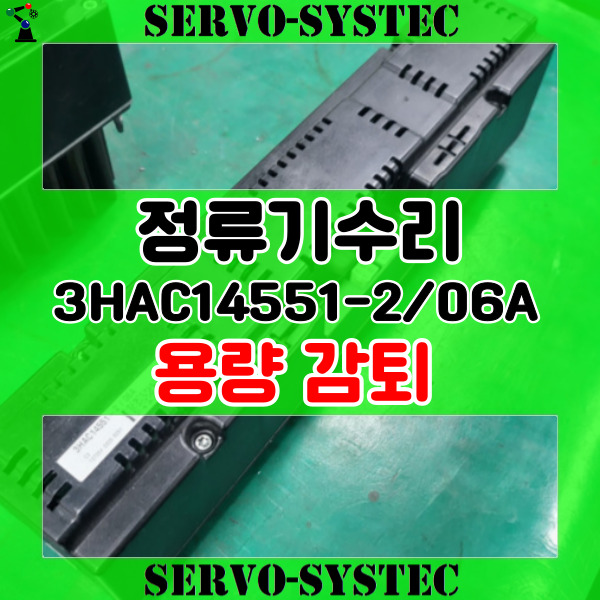

ABB ROBOT RECTIFIER



3HAC14551-2/06A 수리가 들어왔습니다.

커패시터 유닛으로 IRC5에 들어가는 파츠입니다.

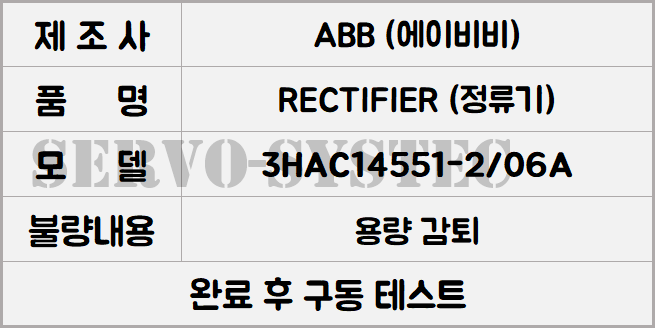

<입고,명판>



커패시터 유닛이 수리 오는 경우가 드문데요.

카바를 열어서 육안검사를 해보고 장비로 검사를 해보겠습니다.

일단 외관 상태는 먼지가 묻어있고



히트싱크 쪽에는 슬러지가 묻어있습니다. 🔍🔍







<내부>



카바를 열어서 보니 타거나, 터진 흔적은 없어 보입니다.

일단 중요한 대용량 콘덴서이기에 LCR메타로 대용량 콘덴서



용량을 체크해보니 총 6개 중에 4개가 용량 감퇴로 발견되었습니다.

또 칩저항과 다이오드를 점검 해보니 쇼트가 뜹니다.

아무래도 용량이 감퇴되면서 데미지를 입힌 것 같습니다.💦







<수리완료>



전체적인 교체작업을 하고



나머지 PCB보드, 히트싱크 세척을 하였습니다.

테스트 IRC5 컨트롤러에 장착해보니



이상없이 구동되어 수리완료했습니다.



🔽🔽🔽🔽🔽















🤖 로봇 테스트 영상 🤖
