에이비비타마가와서보모터 오일 유입 ABB TAMAGAWA AC SERVO MOTOR E3HAC058990-003 3HAC058990-003



#서보수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍

















안녕하세요.



이번 수리한 모델은

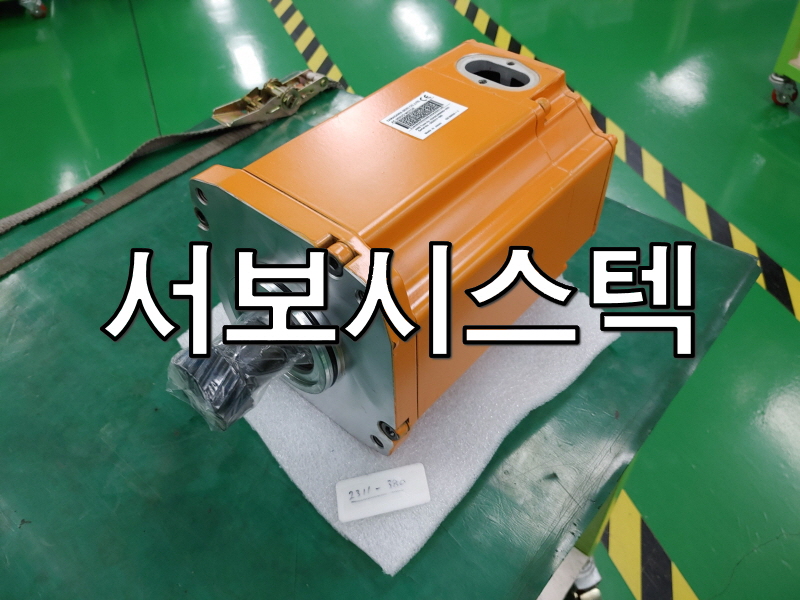

ABB TAMAGAWA AC SERVO MOTOR이며,

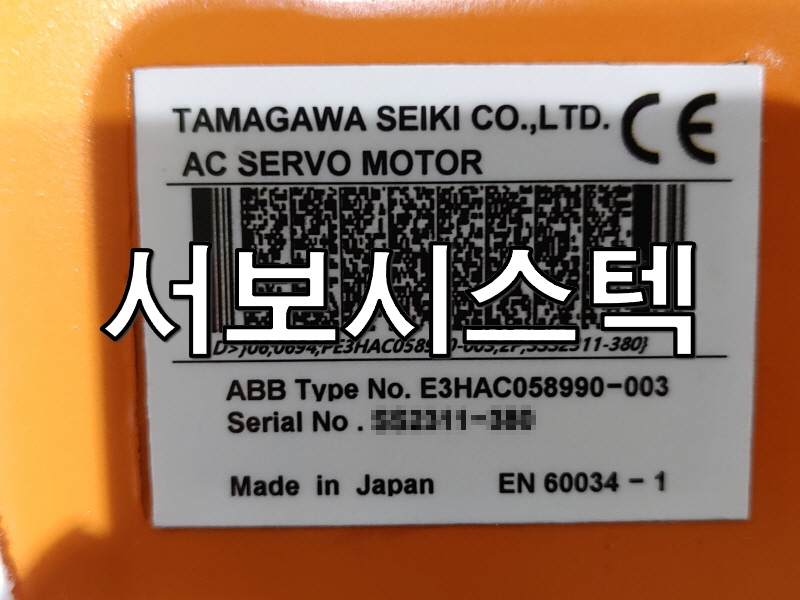

품번은 E3HAC058990-003입니다.







<입고>



ABB 로봇 규격은 IRB 6640이며, 로봇이 최대



뻗을 수 있는 길이는 2.5m, 페이로드는 180입니다.





점검 시 레졸버와 브레이크에 문제가 있었습니다.

브레이크는 동작❌이 안 되고 저항 측정 시 쇼츠가 발생되었으며,



레졸버는 리사주파가 왜곡된 상태로 나타납니다.💦







<분해사진>



모터를 분해하고 내부를 확인해보니 오일이 유입된 상태였습니다.

레졸버와 브레이크는 오일 유입으로 인해 불량이 된 원인으로 판단했습니다.💨

오일 세척 후 교체한 부품은 레졸버, 브레이크, 베어링, 웨이브링,



오일씰 등이며 로터는 코팅을 하였고, 모터는 도색을 했습니다.😁😁







<수리완료>



구동 테스트를 해보니 잘 동작합니다.



🔽🔽🔽🔽🔽















🤖 구동 테스트 영상 🤖
