미쯔비시서보모터 오일유입 MITSUBISHI AC SERVO MOTOR HC-KFS73

#서보수리







산업용장비 로봇 서보 수리 및 판매 전문기업

주식회사 서보시스텍









---





안녕하세요.

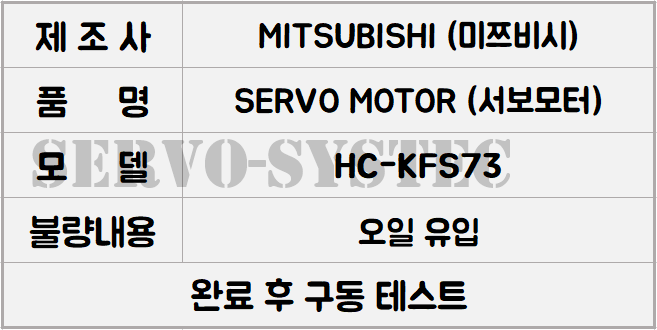

이번에 수리한 제품은 MITSUBISHI AC SERVO MOTOR



품번은  HC-KFS73 입니다.







<입고>





이 모터는 3AC 103V 5.6A이고 출력은 750W, 3000rpm 무게는 3kg 입니다







<로터>





모터 외부가 오일로 오염되어 있었고 분해를 해보니 내부에서도 오일이 맺혀있었습니다.

엔코더와 디스크가 손상이 되어 교체를 해주었습니다

.
샤프트도 돌지 않았는데 분해하여 확인해보니

로터에 크랙이 심하게 나있고, 열을 많이 받아 자성을 다 잃은 상태였습니다.





<베어링>





전후 베어링도 심하게 오염 되어 교체해주었습니다.

제품을 조립한뒤 시운전해보니 소음과 진동 없이 잘 돌아갑니다.



---



🔽🔽🔽









🔻 구동 테스트 영상🔻







---
