안녕하세요.

이번에 수리한



제품은 MITSUBISHI AC SERVO MOTOR입니다.

품명은 HG-SR502B이며,



제원은 3AC 152V 22A, 출력 5kW, 2000RPM입니다.







<입고사진>



모터를 점검해 본 결과

절연 불량과 브레이크 오동작, 엔코더 알람 발생이 있었습니다.

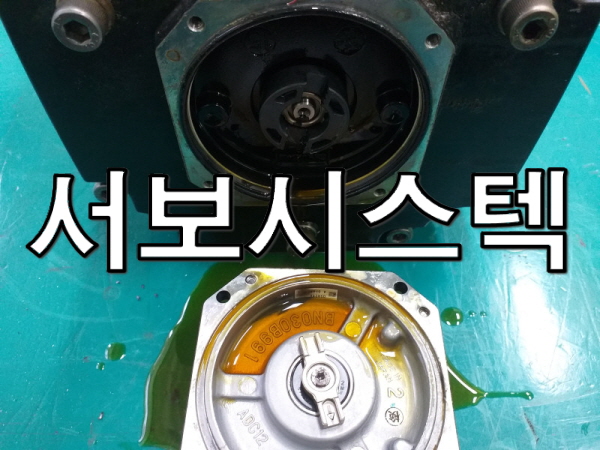

<오일 유입>



외관에 오일이 많이 묻어 있습니다.



분해하여 내부를 확인해보니 오일이 흘러나왔고



브레이크와 스테이터 내부가 오염된 상태였습니다.

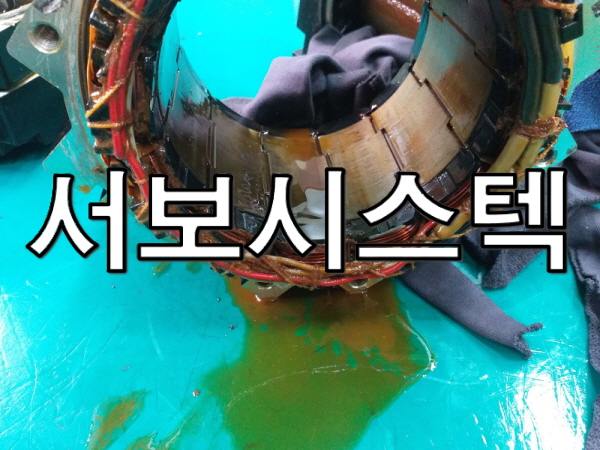

<분해사진>



스테이터와 엔코더는 손상이 심해 정상품으로 교체했으며

브레이크는 분해 후 클리닝하여 재조립했습니다.

모터는 새로운 부품과 수리된 부품들로 조립하고, 도색까지 완료했습니다.







<수리완료>

수리된 모터를 앰프와 연결하여 구동해 본 결과

소음과 진동 없이 알람 발생 없이 정상 작동하는 것을 확인했습니다.



🔽🔽🔽🔽🔽













🤖 구동 테스트 영상 🤖
