🌟수리품🌟

모델	ABB TAMAGAWA AC SERVO MOTOR
품번	3HAC020208-001/05 3HAC 020208-001/05





이번에 수리한 제품은 ABB TAMAGAWA AC SERVO MOTOR 3HAC020208-001/05 3HAC 020208-001/05입니다.



해당 모터는 현장에서 모터 구동 시 위치 오차가 발생하거나,
제어 시스템에서 레졸버 관련 알람이 지속적으로 발생하는 문제로 점검 의뢰되었습니다.







<입고>







정밀 점검 결과, 모터에 내장된 레졸버(Resolver)의 신호 출력 불안정성이 확인되었습니다.
특히, 레졸버 코일의 절연 불량으로 인한 미세한 단락 또는 코일 자체의 열화가 발견되었습니다.

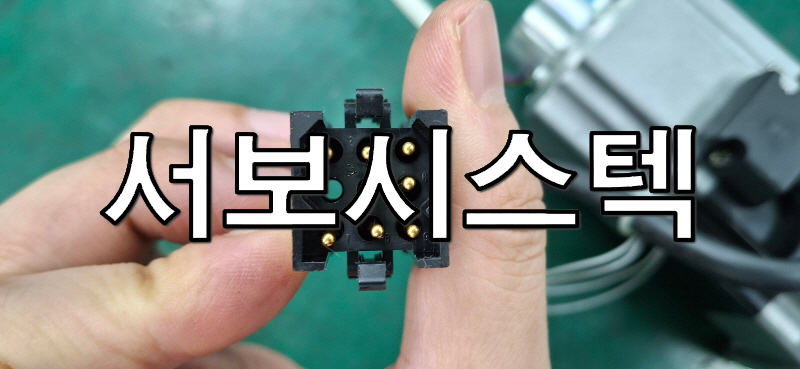

또한, 레졸버 신호를 서보 드라이버로 전달하는 케이블의 내부 단선이나 커넥터 핀의 산화로 인한 접촉 불량도 함께 확인되었습니다.

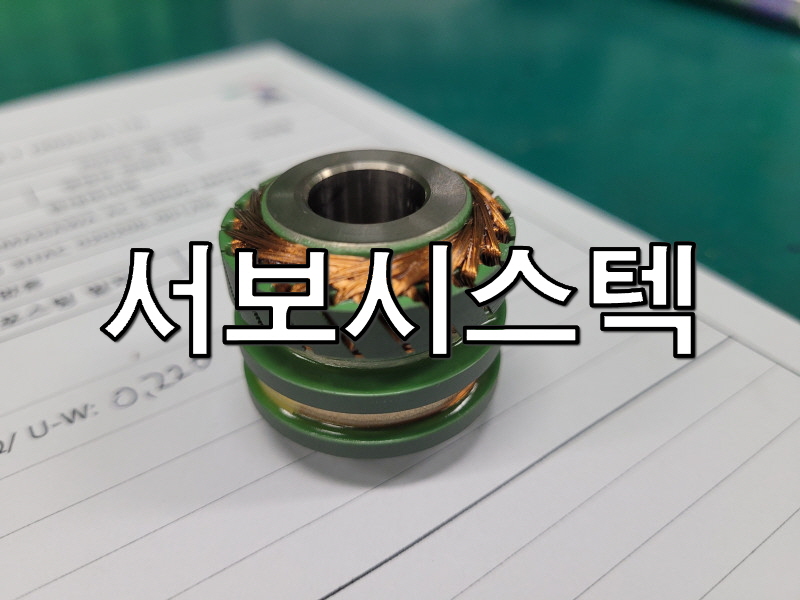

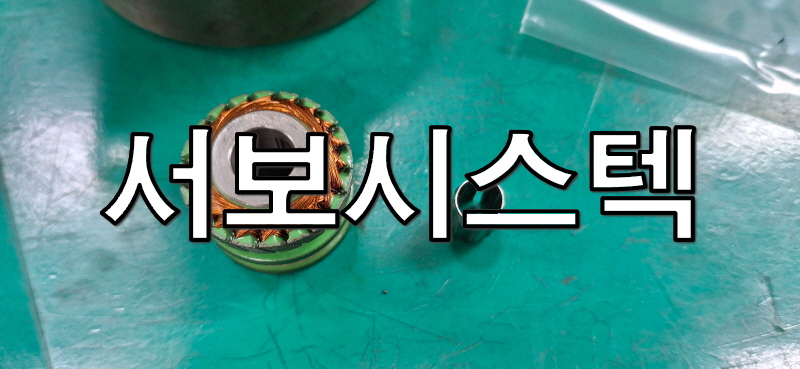

수리 작업에서는 모터에서 레졸버를 조심스럽게 🔨분리🔨하여 내부 코일의 저항 및 절연 상태를 정밀 측정했습니다.

손상된 레졸버 코일을 보강하거나, 필요시 레졸버 유닛 자체를 신품 또는 기능이 검증된 부품으로 교체했습니다.

 레졸버 케이블의 단선 부위를 수리했습니다. 커넥터 핀의 접촉 불량은 재조정했습니다. 내부 세척하였습니다.







<레졸버,베어링 외>







수리 후 레졸버의 출력 신호 파형이 안정적이고 정확한 각도 정보를 생성하는 것을 확인하는 테스트를 완료했습니다.
실제 모터에 장착하여 정밀한 위치 제어가 💚문제없이💚 이루어짐을 검증했습니다.







<출고>







이로써 해당 모터의 점검 및 수리를 마무리했습니다.









수리작업

🟢내부 코일의 저항 및 절연 상태 정밀 측정
🟢손상된 레졸버 코일 보강
🟢레졸버 유닛 자체를 신품 OR 기능 검증된 부품으로 교체
🟢레졸버 케이블 단선 부위 수리
🟢커넥터 핀 접촉불량 재조정 및 내부 세척







수리 후 테스트

👽 구동 테스트 영상 👽







🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻

---

🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻🔻













💜수리품💜

모델	ABB TAMAGAWA AC SERVO MOTOR

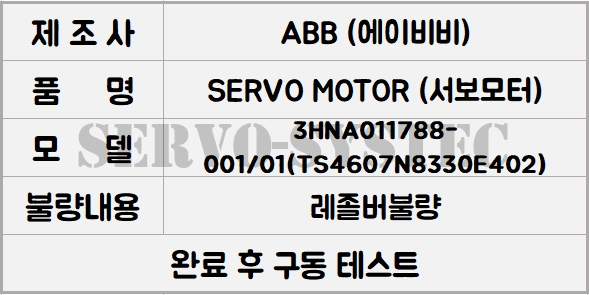

품번	3HNA011788-001/01(TS4607N8330E402)



안녕하세요.





이번에 수리한 제품은 ABB TAMAGAWA AC SERVO MOTOR 3HNA011788-001/01(TS4607N8330E402) 입니다.









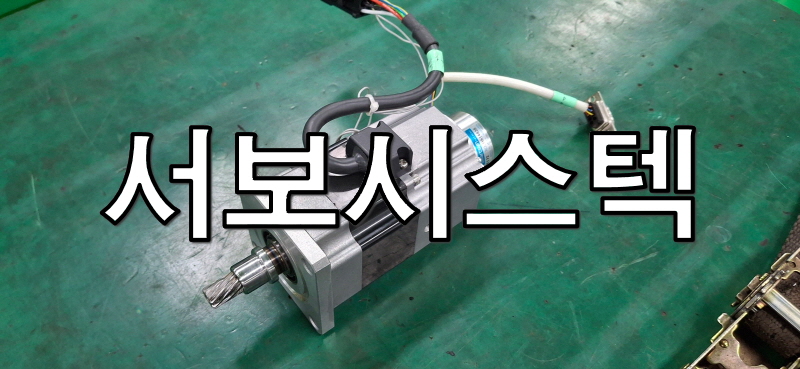

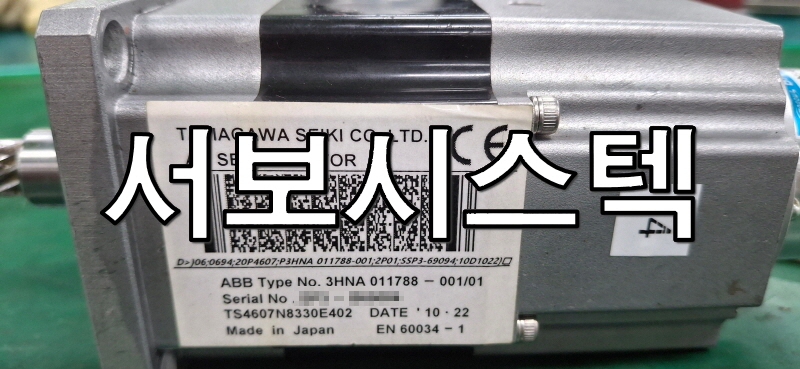

<입고,명판사진>





점검 시 레졸버와 브레이크에 문제가 있었습니다.

레졸버 리사주파는 불량으로 나타나며, 브레이크 코일은 저항 측정 시 쇼츠가 발생했습니다.







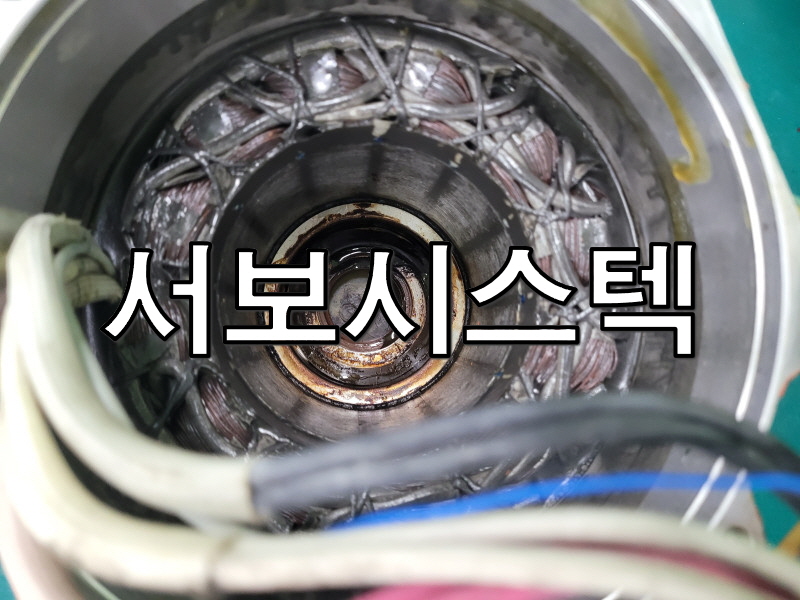

<레졸버,브레이크코일,베어링,웨이브링,오일씰 외>





레졸버 코일의 흠집이 있어 불량 원인으로 밝혀졌으며, 브레이크 코일은 버닝으로 인해 불량 원인으로 밝혀졌습니다.

교체한 부품은 레졸버, 브레이크 코일, 베어링, 웨이브링, 오일씰 등입니다.







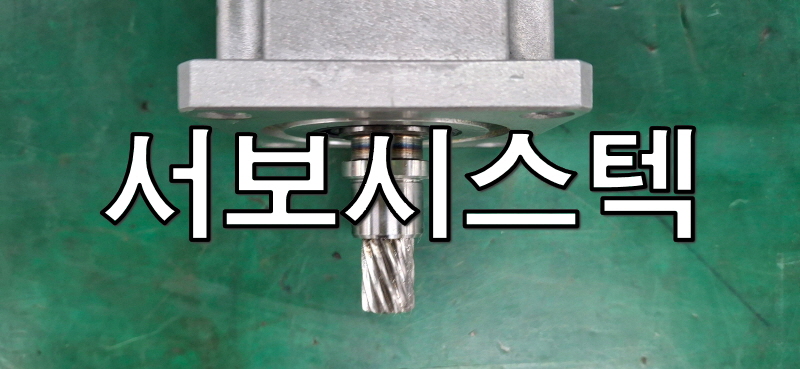

<출고사진>





🔽 구동 테스트를 해보니 잘 동작합니다. 🔽







수리작업

🟢손상된 레졸버 코일 교체
🟢브레이크 코일 정상품 OR 기능 검증된 부품으로 교체
🟢레졸버 케이블 단선 부위 수리
🟢 내부세척





수리 후 테스트

🌂 구동 테스트 영상 🌂
