✔️ 입고 제품

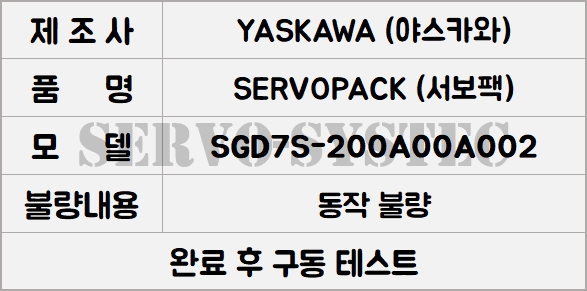

SGD7S-200A00A002



야스카와 시그마 7버전 드라이버 SGD7S-200A00A002입니다.
현장에서 전원 투입 시 전면 화면에 - 만 부팅되고 동작이 되지 않는 문제가 발생해서 수리를 의뢰하게 되셨습니다. 점검 테스트에서 문제점이 확인되어 내부를 열어보았습니다.



✔️ 제품 내부



현장 상태가 좋지 않은 것으로 추정되며 포토커플러, 릴레이, CT 센서, 다이오드, 코일 같은 부품들에도 문제가 있을 거 같아 점검을 진행했습니다 오일미스트와 먼지가 섞여서 내부를 가득 채우고 있었습니다.





➡️특히 제어 보드 위쪽으로 들어차 부식과 합선을 일으키는 것이 가장 큰 문제였습니다.
세척 후 정상 제품으로 교체를 진행해 드렸습니다.✨





영상은 수리 후 전원 테스트 영상입니다.
정상적으로 화면 진행되었습니다.





수리작업

1.  내부 세척
2.  부품 교체





🤖 파워 테스트 영상 🤖

















---

🟥➖➖🟧➖➖🟨➖➖🟩➖➖🟦➖➖🟪➖➖🟫















#YASKAWA드라이버수리

SGDB-03ADB,SGDB-08ADB,SGDB-10ADB











⬜ 앰프 입고 ⬜



안녕하세요.🤗
이번에 수리한 제품은 YASKAWA SERVOPACK SGDB-05ADB입니다.✨
사양❓ 3상 AC 220V 입력, 0.4kW 출력



⬜ 앰프 내부 분해 ⬜



입고 당시에는 주회로 전압 이상 알람이 발생하는 상태였으며, 점검 결과 전원이 인가된 후에도 동일한 알람이 반복 출력되는 현상이 확인되었습니다. 내부 회로를 점검하기 위해 커버를 개방하고 정상품과 비교 분석을 진행한 결과, 포토커플러 및 다이오드에 이상이 발생해 신호 전달에 문제가 생긴 것을 확인하였습니다.





불량 부품을 정상 부품으로 교체한 후, 주변 회로 손상 여부도 함께 점검하여 추가적인 이상이 없는 것을 확인하였습니다. 또한 라인 드라이버, 라인 리시버, 저항, 콘덴서 같은 주기성 부품에 대한 오버홀 작업도 해주었습니다. 수리 완료 후 모터를 연결하여 시운전해 보니 알람 발생 없이 잘 동작합니다





---



🤖 전원 테스트 영상 🤖
