도시바엑츄에이터수리 BB12-ST-M20N-20 구동부 유격 현상 ㅣ [오일 유입] YASKAWA서보모터전문수리 SGMAH-08A1A2S

#도시바엑츄에이터수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









➡️ 입고

BB12-ST-M20N-20



도시바 리니어 액추에이터 모델 BB12-ST-M20N-20입니다.
구동부 유격 현상으로 수리를 의뢰하셨습니다.





테스트 구동 결과, 이송 시 꿀렁거리는 현상이 육안으로도 확인되었습니다.

내부 서보모터에 불량으로 최종 특정되었고, 야스카와 소형 특주 모델로 확인되었습니다.



➡️ 내부 분해



로터 대미지가 있어서 한쪽으로 휜 상태였습니다.
모터 회전자를 교체해 수리 진행했습니다.



➡️ 수리 완료



영상은 수리 후 구동 테스트 영상입니다.‼️
정상적으로 일정한 속도로 움직입니다.🥰





🤖 테스트 영상 🤖

















▫️▫️▫️▫️▫️▫️▫️▫️▫️◽◽◽◽◽◽◽◽◽

◻️◻️◻️◻️◻️◻️◻️◻️◻️⬜⬜⬜⬜⬜⬜⬜⬜⬜

















#YASKAWA서보모터전문수리

SGMAH-01A1A2S,SGMAH-02A1A2S,SGMAH-04A1A2S

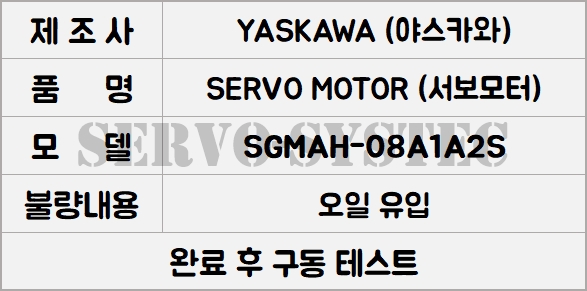

🎀 수리품 입고 🎀



제가 수리한 모터는 야스카와(Yaskawa) AC 서보모터입니다.
모델은 SGMAH-08A1A2S입니다.

이 모터는 반도체 장비 등에 사용되는 소형 정밀 모터입니다.



SGMAH-08A1A2S



현장에서는 '갑자기 작동이 불안정해지고 과열 현상이 발생한다'는 문제로 점검 의뢰되었습니다.  점검 결과, 모터 내부로 오일이 유입된 흔적이 확인되었습니다.
정밀 점검 결과, 노후화된 오일씰 손상으로 오일이 모터 내부로 침투했습니다.



🎀 플랜지, 스테이터 🎀



침투한 오일이 권선 및 전기 부품에 닿아 절연 성능이 저하되어 과열이 발생한 것으로 판단했습니다. 수리 작업에서는 모터를 분해하여 내부에 침투한 오일을 전문 세정제로 깨끗하게 제거했습니다.🫧

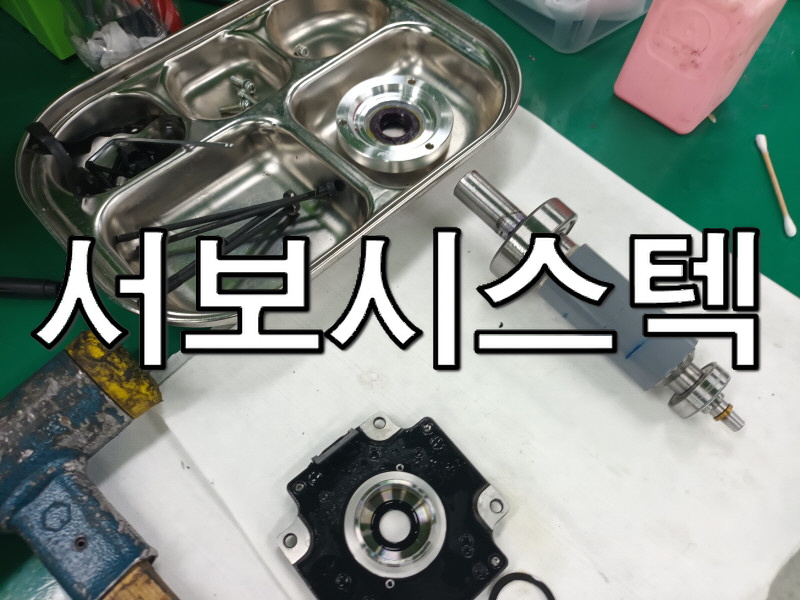

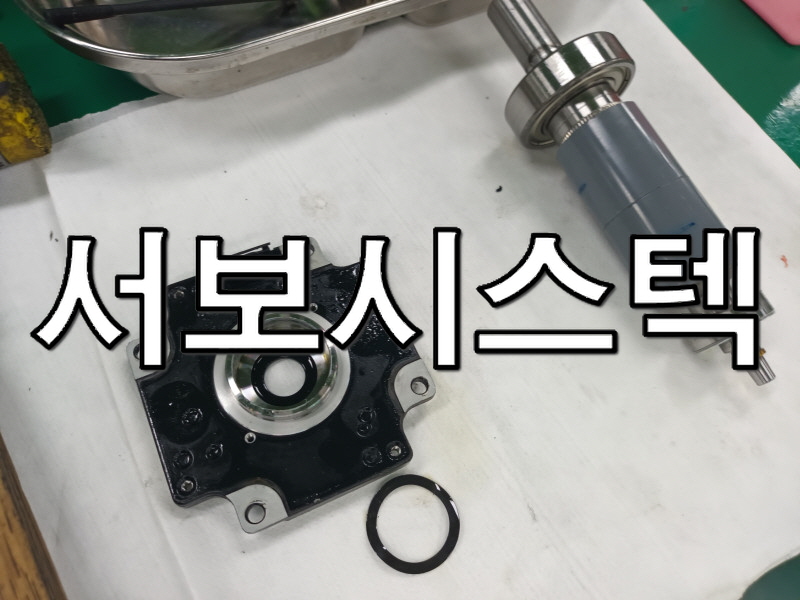

🎀 수리품 분해 🎀

로터 베어링 오일씰 등등



손상된 오일 씰과 오일 오염으로 상태가 좋지 않은 베어링을 새로운 정상품으로 교체했습니다.
모든 부품 교체 전후에는 모터 내부를 완전히 건조했습니다.🔅



🎀 엔코더 🎀



수리 후 직접 모터를 구동해 본 결과, 오일 유입 문제가 모두 해결되어 정상적으로 작동함을 확인했습니다. 이로써 해당 모터 점검 및 수리를 마무리했습니다.





🤖 제품 구동 테스트 영상 🤖
