[동작 불능] 야스카와서보드라이브수리 SGDV-1R6A01B002000 ㅣ YASKAWA앰프수리 과전류 알람 SGDV-2R8A01B

#야스카와서보드라이브수리           #YASKAWA앰프수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









입고

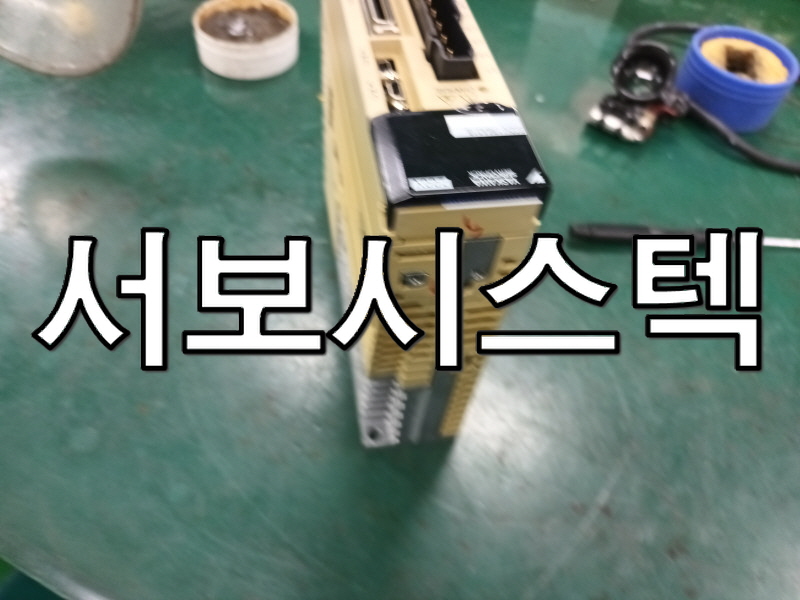

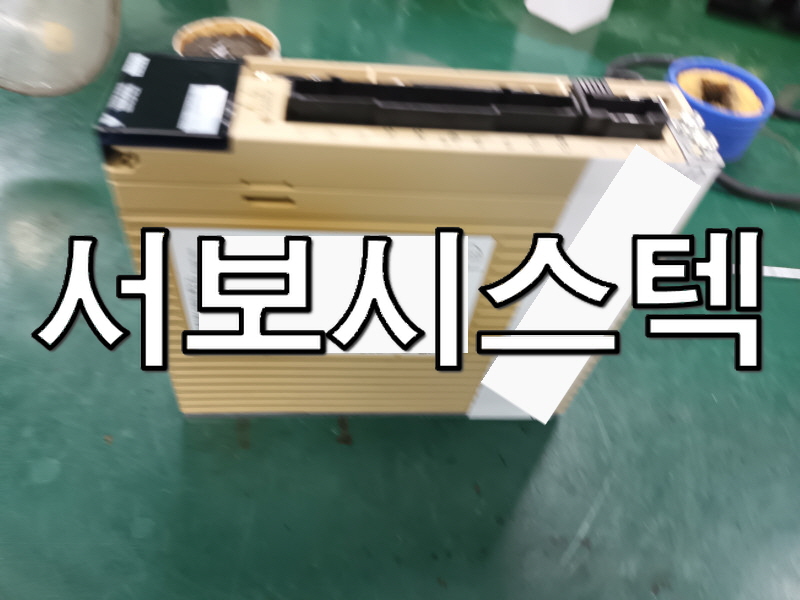

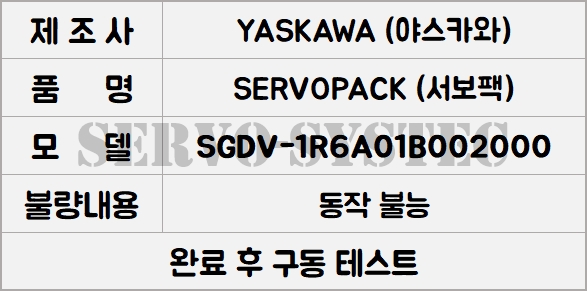

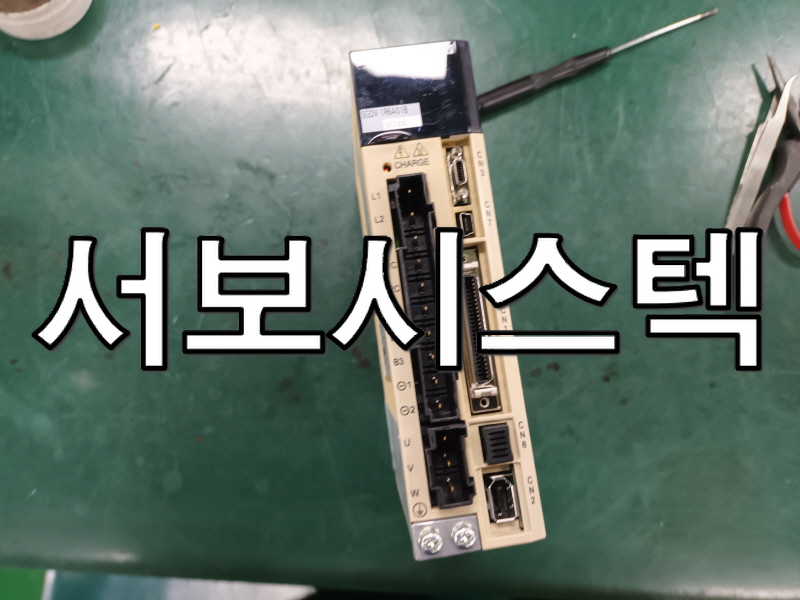

SGDV-1R6A01B002000



최근 이 서보팩 SGDV-1R6A01B002000에서 전원 인가 시 동작 불능 및 전면 디스플레이에 아무것도 표시되지 않는 문제점으로 점검을 진행하였습니다. 정밀 점검 결과 서보팩 내부 전원 공급 회로 및 제어 보드 초기화 회로에 복합적인 이상이 확인되었습니다.✅





특히 입력단 전원 모듈 손상, 주요 평활 콘덴서 용량 저하, 그리고 제어 보드 내 핵심 제어 IC 또는 주변 소자 오작동이 주요 원인으로 파악되었습니다. 이로 인해 전원이 인가되어도 정상적인 기동이 이루어지지 않았습니다.





수리 작업에서는 손상된 전원 공급 회로 부품들을 교체하고 관련 회로를 보수하였습니다.

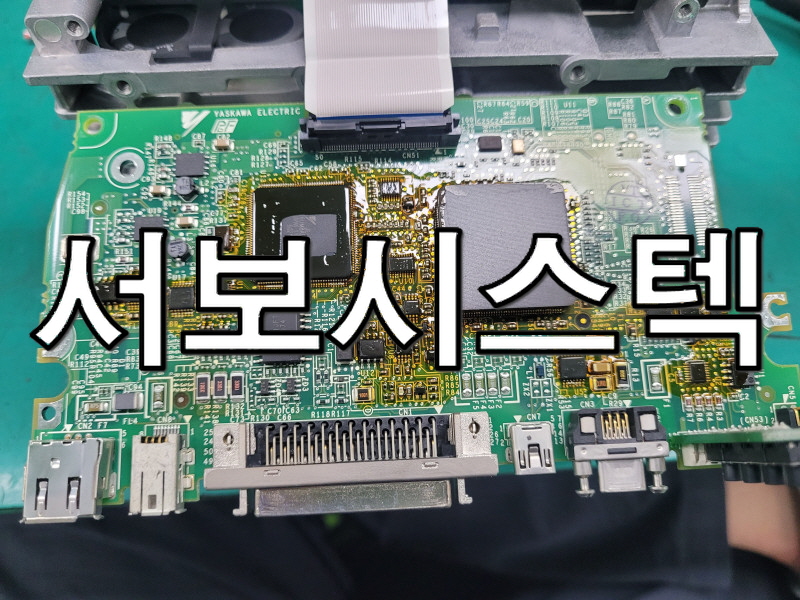

열화 된 평활 콘덴서들을 신품으로 교체하여 전원 안정성을 확보하였습니다. 제어 보드 문제 소자들을 점검 및 교체하고 초기화 회로를 복구하였습니다.





손상 부위 주변 회로 기판 상태 및 시멘트 저항, 라인 드라이버, 라인 리시버, 릴레이, 포토커플러 같은 부품들을 점검하고 탄화된 부분을 세척 처리하였습니다. 서보팩 내부 전체 먼지 및 이물질을 깨끗하게 클리닝하여 열 관리 효율을 높였습니다.😮





수리 후 정상적인 전원 인가 및 전면 디스플레이 표시, 오류 없는 대기 상태로 진입하는 것을 확인하는 테스트를 완료하였습니다. 이후 실제 서보모터를 연결하여 부드러운 구동 및 정상적인 속도·위치 제어가 이루어짐을 검증하였습니다. 다양한 동작 모드에서 기능 테스트 및 부하 테스트를 진행하여 안정적인 동작을 최종적으로 확인하였습니다. 이로써 수리를 완료하였습니다. 감사합니다.







✅문제점/해결

1. 📢동작 불능, 전면 디스플레이 아무것도 표시되지 않음
2. 원인➡️입력단 전원 모듈 손상, 평활 콘덴서 용량 저하, 제어보드 내 핵심 제어IC OR 주변 소자 오작동
3. 수리작업❓ 손상된 전원 공급 회로 부품들 OR 열화된 평활 콘덴서 교체, 전원 공급 관련 회로 및 초기화 회로 보수
4. 수리작업❓제어보드 문제 소자들 점검 교체, 손상부위 주변 회로 기판 상태 점검
5. 수리작업❓탄화된 부분 세척, 내부 먼지 이물질 클리닝🫧
6. TEST







🤖 전원 구동 테스트 영상 🤖

















🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽🔽

💟💟💟💟💟💟💟💟💟💟💟💟💟💟























[ 입고품 수리 ]

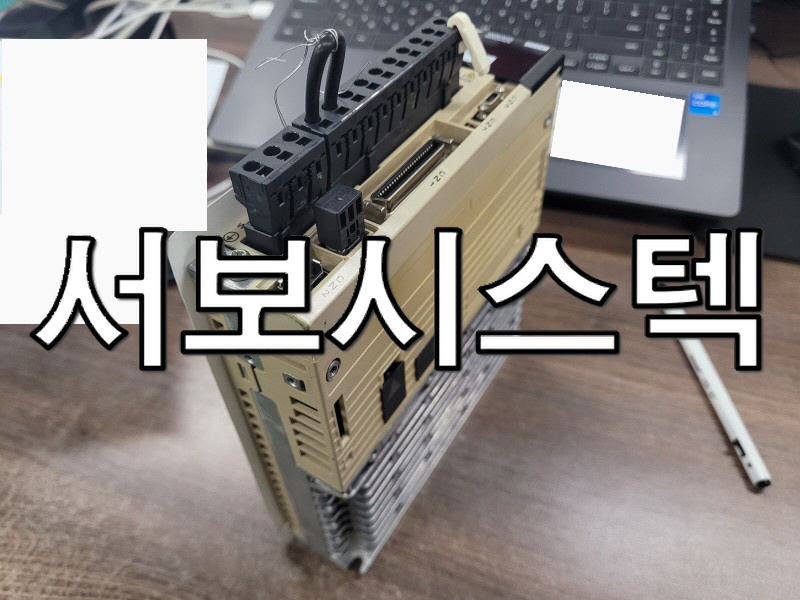

SGDV-2R8A01B

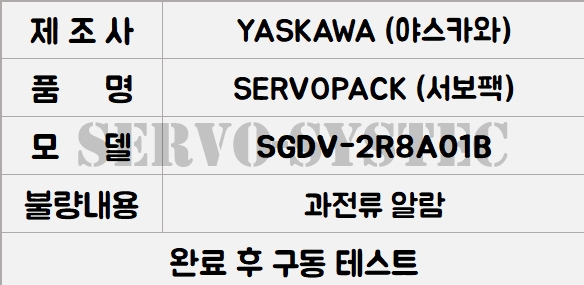

이번에 수리된 드라이버는 YASKAWA SERVOPACK (모델: SGDV-2R8A01B)입니다.

제품 설명❓
야스카와 시그마 5 (Σ-V) 시리즈 서보 드라이버, 일본에서 제조됨
입력 3상 220V, 출력 400W의 서보모터를 제어함
로봇 및 자동화 설비에서 정밀한 모션 제어를 담당하는 핵심 부품

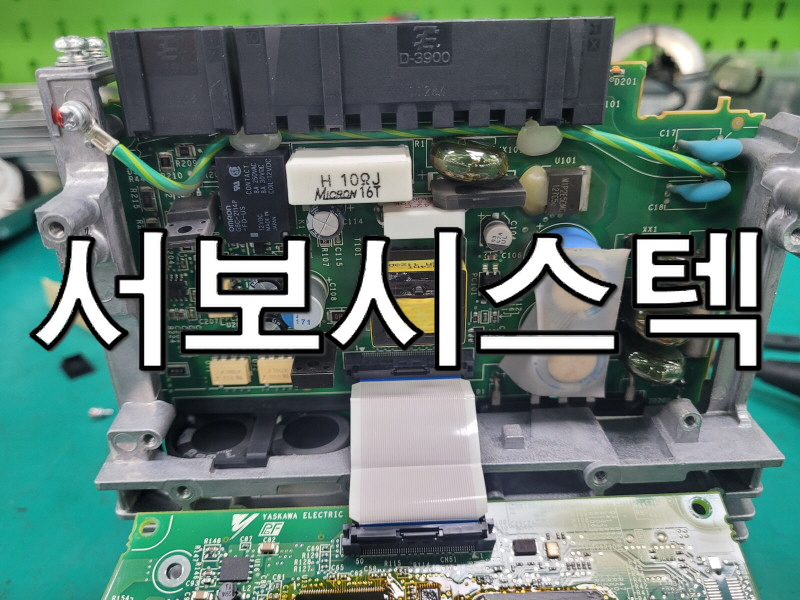

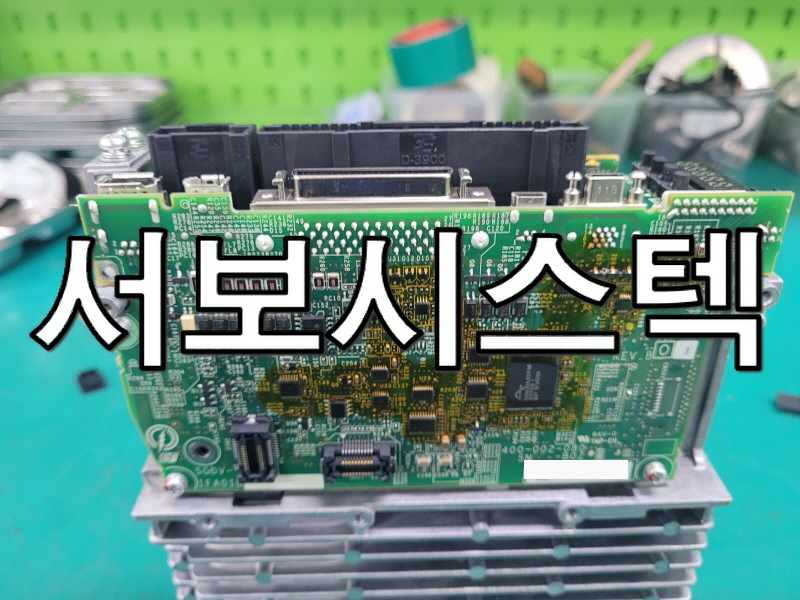

[ 입고품 내부 분해 ]



드라이버 점검 결과, 주요 문제로 과전류 알람이 발생하여 정상적인 작동이 어려웠습니다.
이 알람은 주로 IPM(Intelligent Power Module) 문제와 관련되어 나타나는 경우가 많으며, 드라이버 전력 제어 기능에 심각한 문제가 있음을 시사합니다.





수리 작업을 위해 드라이버 내부를 분해하여 전원 회로 및 출력단을 정밀하게 점검했습니다🔍
과전류 알람 주원인이 되는 IPM 모듈 손상 여부를 확인하고, 불량 부품을 교체했습니다. 💫
이 외에도 과전류 발생에 영향을 줄 수 있는 주요 전력 반도체 및 제어 회로 부품들을 점검하고 필요시 교체하여 드라이버 전반적인 안정성을 확보했습니다. 🧼모든 내부 부품은 이물질 없이 깨끗하게 세척 후 재조립되었습니다.





모든 수리를 마친 뒤, 드라이버를 조립하고 테스트 장비에 연결하여 최종 구동 테스트를 진행했습니다.  테스트 결과, 과전류 알람 없이 전원이 정상적으로 인가되었고, 서보모터와 통신하며 안정적으로 제어하는 것을 확인했습니다. 드라이버가 모든 기능을 정상적으로 수행함을 검증하여 수리를 성공적으로 마무리했습니다.









🪄수리작업

• 🛠️ 분해➡️전원 회로 및 출력단 점검
• IPM 모듈 손상 여부 확인, 불량 부품 교체(과전류 알람 주요 원인)
• 전력 반도체 OR 제어 회로 부품들 점검 및 교체💫
• 내부 부품들 세척, 재조립 🛠️
• 최종 구동 TEST









🤖 파워 구동 테스트 영상 🤖
