무라타모터수리 M2R90B-F(MRS18-DUL) 플랜지 파손 ㅣ SGMGH-1AACA61 야스까와서보모터수리 엔코더 데이터 알람

#무라타모터수리



서보모터수리 서보드라이버 수리 전문 산업용장비 반도체로봇 및 판매 전문기업

주식회사 서보시스텍









<입고 수리품>

M2R90B-F(MRS18-DUL)



무라타 메이커 서보모터 수리품 M2R90B-F(MRS18-DUL)입니다.
현장에서 구동 중 플랜지가 파손되어서 수리를 진행하게 되었습니다.



<샤프트, 스테이터>





다른 업체도 갔다가 왔지만, 처리가 불가능하다고 저희를 찾아오게 되었다고 하셨습니다.

전면부 고정나사가 파손되면서 나사산 안에 박혀있는 채로 수리 입고되었습니다.
용접 가공으로 박힌 것을 빼내고, 망가진 나사산은 더 깊게 복구 처리를 진행했습니다.



<로터>



마지막이 수리 후 도색해서 재포장한 사진입니다.









✅수리작업

• 플랜지 파손➡️용접 가공:  박힌 것을 빼냄
• 전면부 고정나사 파손 ➡️망가진 나사선 더 깊게 복구 처리
• 제품 도색









🤖 수리 완료된 제품 영상 🤖

























🔴🟠🟡🟢🔵🟣 - - - - - 🔴🟠🟡🟢🔵🟣 - - - - - 🔴🟠🟡🟢🔵🟣

🔴🟠🟡🟢🔵🟣 - - - - - 🔴🟠🟡🟢🔵🟣 - - - - - 🔴🟠🟡🟢🔵🟣

























#야스까와서보모터수리

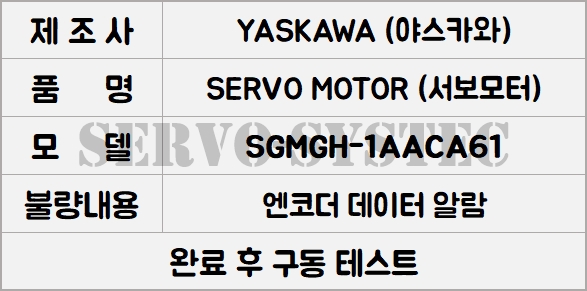

품명: YASKAWA AC SERVO MOTOR
모델: SGMGH-1AACA61

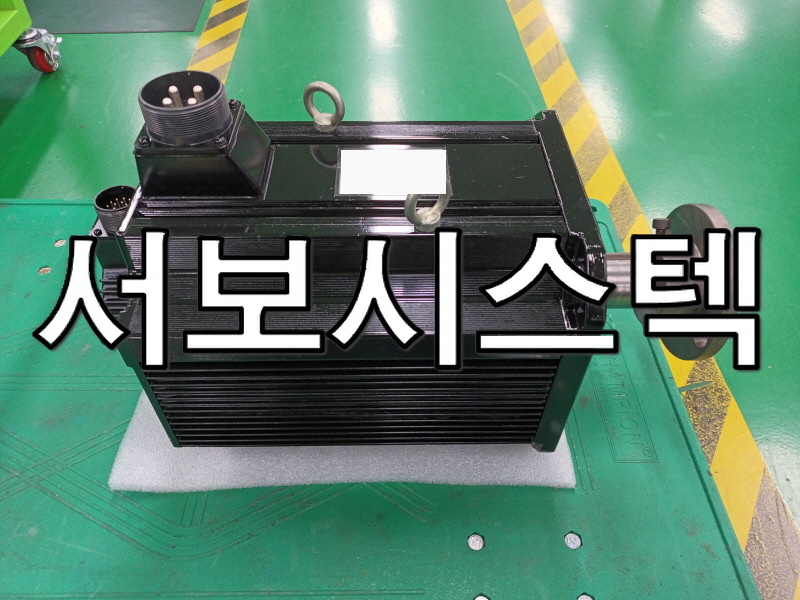

🎀 제품 입고 🎀

SGMGH-1AACA61



이 모터는 입력 3AC 200V, 58.6A 출력 11kW, 1500RPM 전원을 가지고 있고, 노브레이크에 인크리멘탈 타입 엔코더가 달려있습니다.

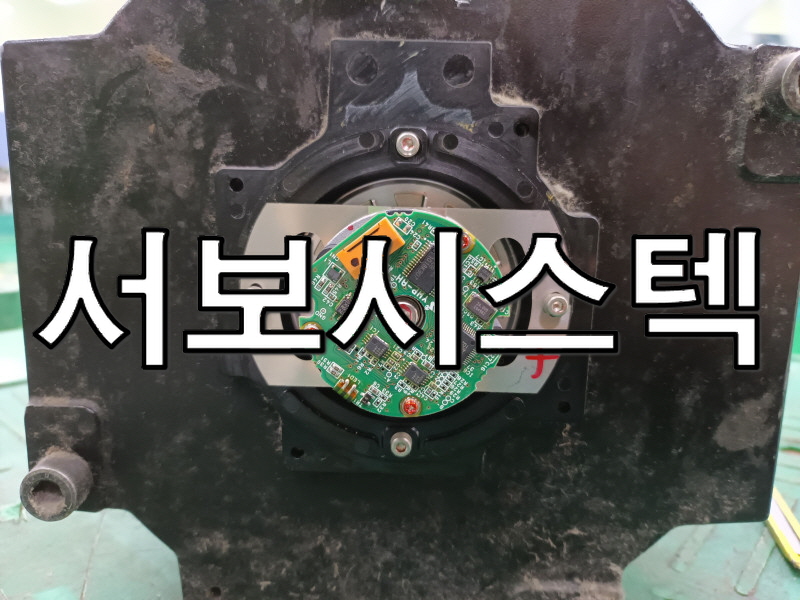

🎀 엔코더 🎀



고장 문제점은 엔코더 데이터 알람 발생이었고, 제품을 받아 점검하니 동일한 알람이 확인되었습니다. 엔코더 커버를 열어 확인해 보니 탄 냄새가 나고 엔코더 내부가 버닝 되어 있던 상태였습니다.

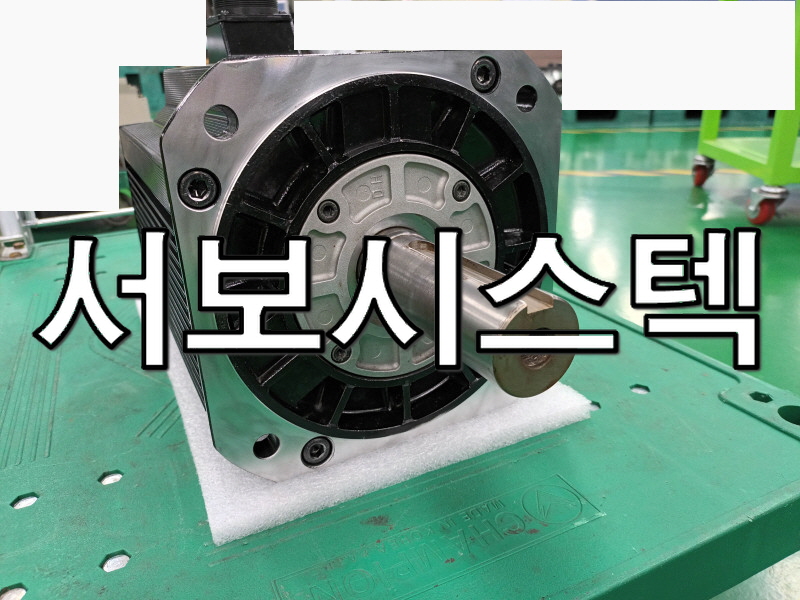

🎀 샤프트 🎀



불량 엔코더는 정상품으로 교체해 주었고, 모터 회전 시 소음이 있어 전·후 베어링도 새것으로 교체해 주었습니다.💫



🎀 수리 완료 현황 🎀

서보모터전문수리 서보모터수리



모든 수리 과정을 마친 뒤 서보팩에 연결해 시운전을 진행해 보니 알람은 발생하지 않고, 모터도 부드럽게 잘 동작합니다.





🤖 테스트 영상 🤖
